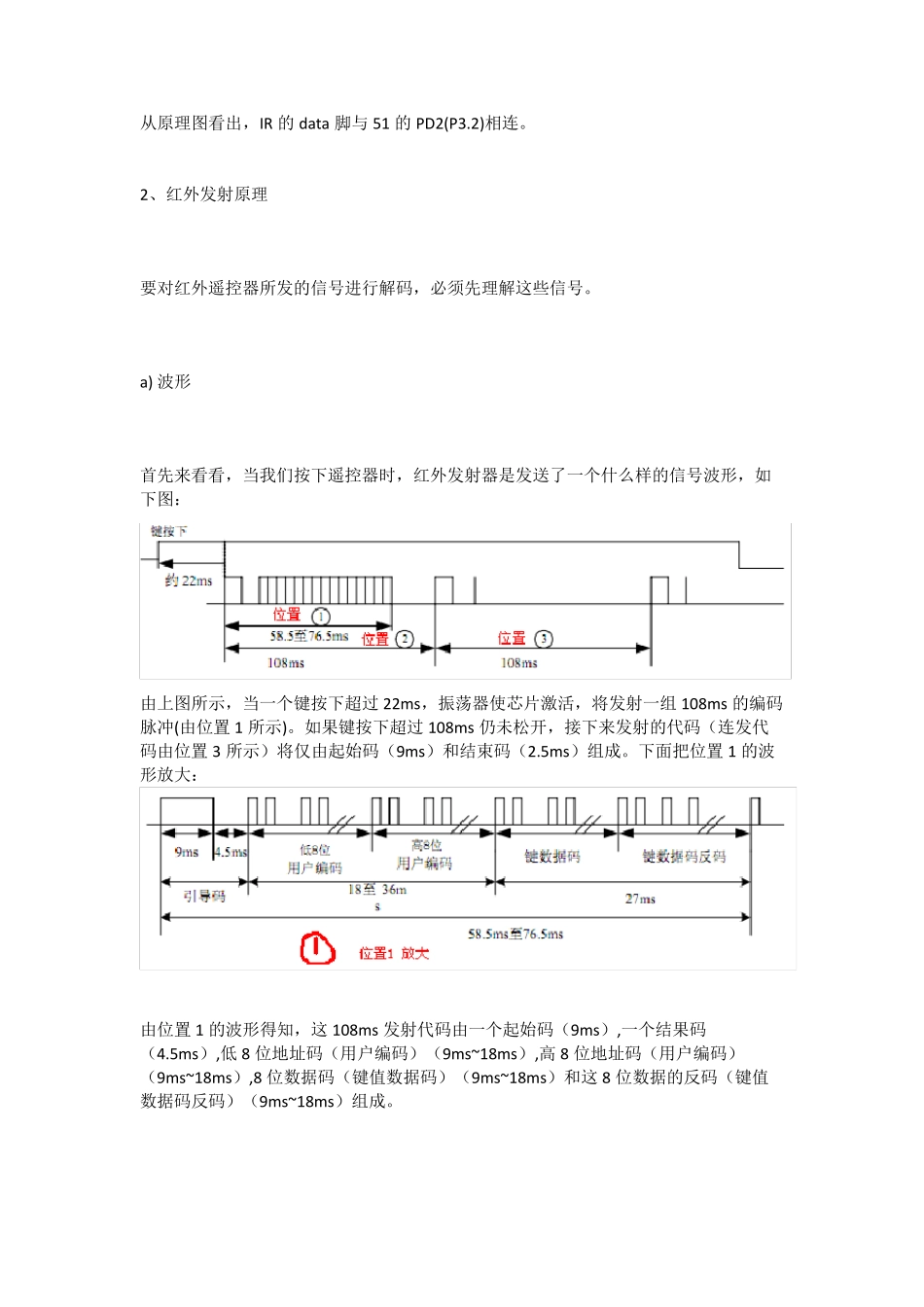

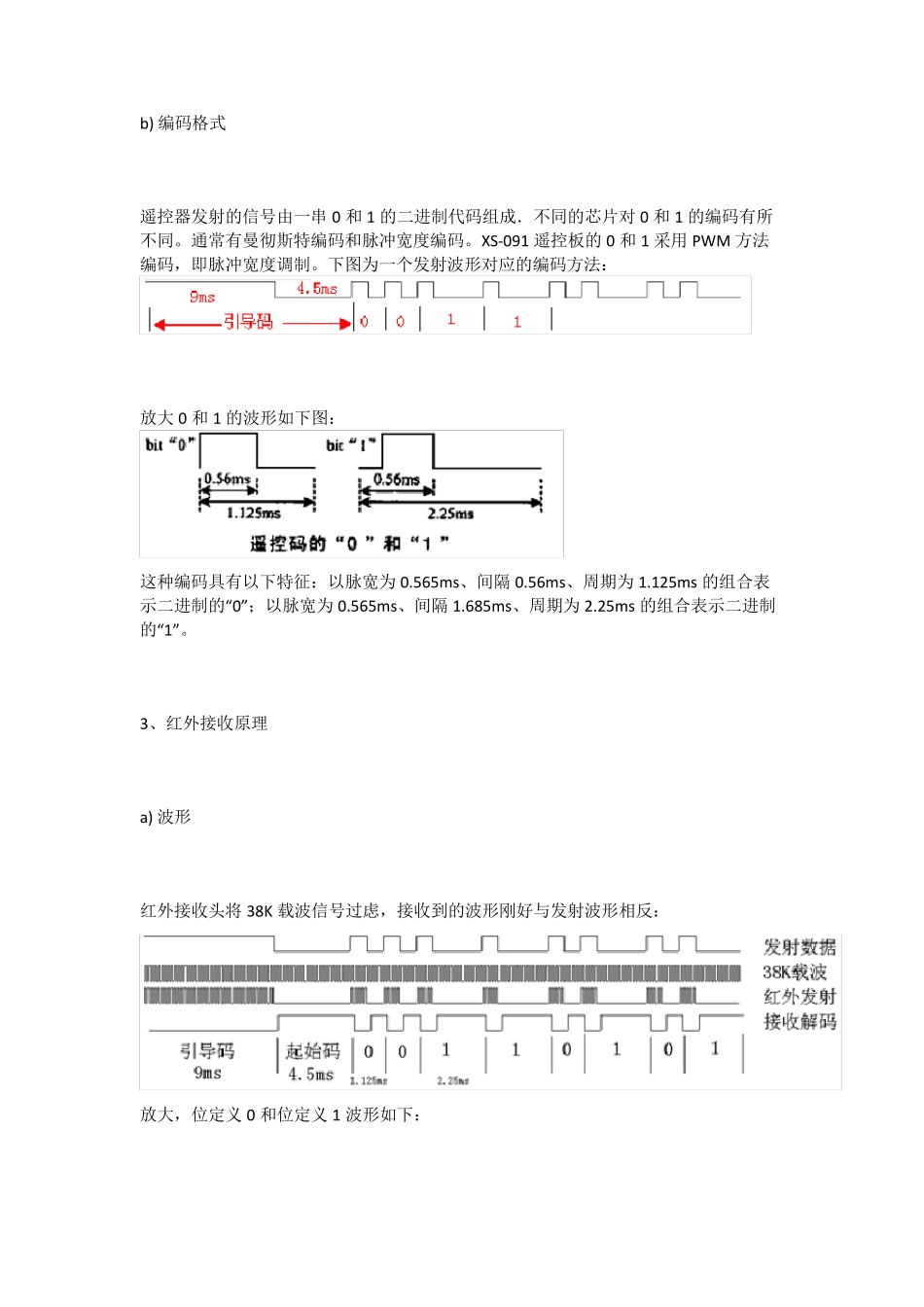

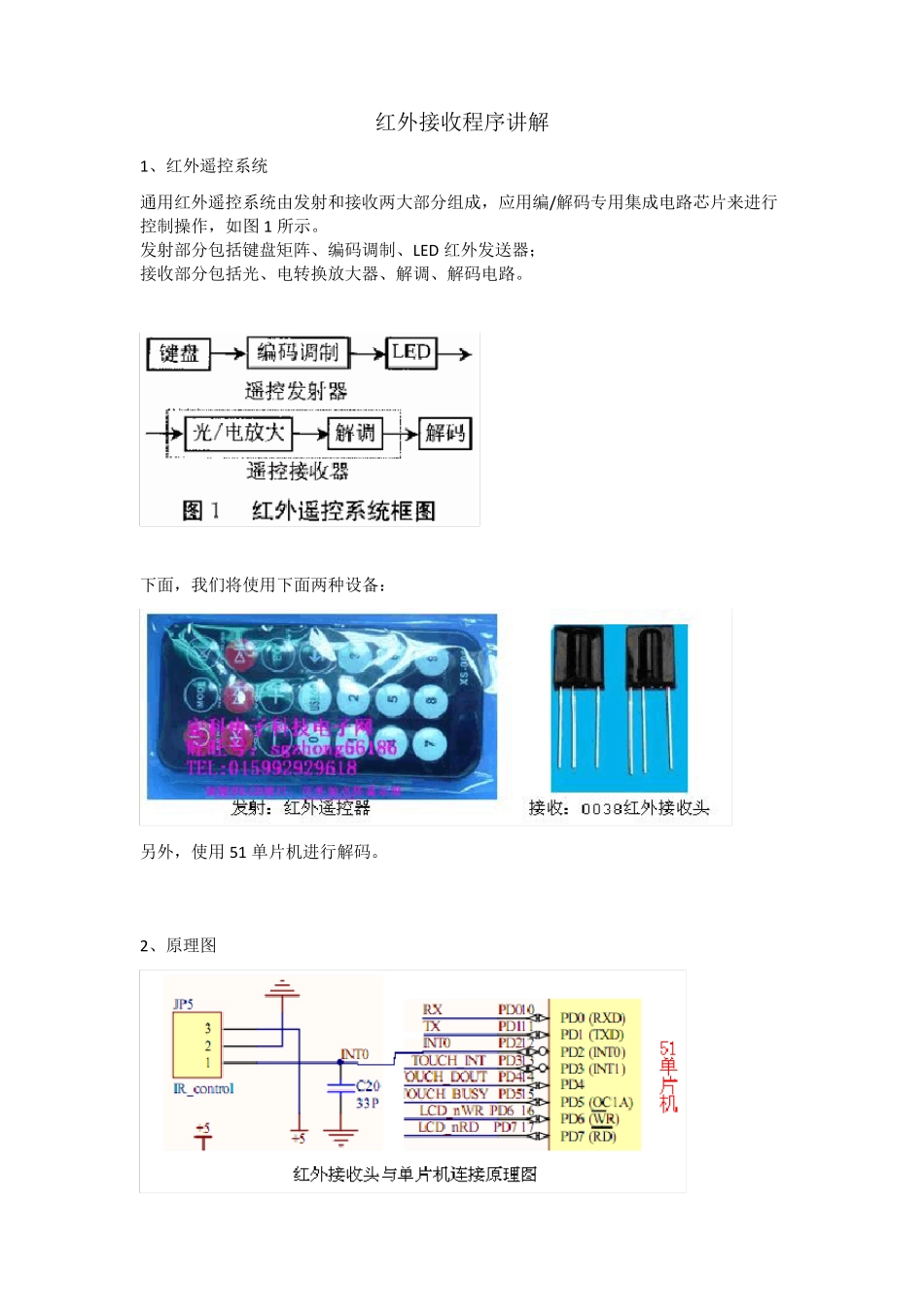

红外接收程序讲解 1、红外遥控系统 通用红外遥控系统由发射和接收两大部分组成，应用编/解码专用集成电路芯片来进行控制操作，如图 1 所示。 发射部分包括键盘矩阵、编码调制、LED 红外发送器； 接收部分包括光、电转换放大器、解调、解码电路。 下面，我们将使用下面两种设备： 另外，使用 51 单片机进行解码。 2、原理图 从原理图看出，IR 的data 脚与51 的PD2(P3.2)相连。 2、红外发射原理 要对红外遥控器所发的信号进行解码，必须先理解这些信号。 a) 波形 首先来看看，当我们按下遥控器时，红外发射器是发送了一个什么样的信号波形，如下图： 由上图所示，当一个键按下超过 22ms，振荡器使芯片激活，将发射一组 108ms 的编码脉冲(由位置 1 所示)。如果键按下超过 108ms 仍未松开，接下来发射的代码（连发代码由位置 3 所示）将仅由起始码（9ms）和结束码（2.5ms）组成。下面把位置 1 的波形放大： 由位置 1 的波形得知，这 108ms 发射代码由一个起始码（9ms）,一个结果码（4.5ms）,低 8 位地址码（用户编码）（9ms~ 18ms）,高 8 位地址码（用户编码）（9ms~ 18ms）,8 位数据码（键值数据码）（9ms~ 18ms）和这 8 位数据的反码（键值数据码反码）（9ms~ 18ms）组成。 b) 编码格式 遥控器发射的信号由一串0 和1 的二进制代码组成．不同的芯片对0 和1 的编码有所不同。通常有曼彻斯特编码和脉冲宽度编码。XS-091 遥控板的0 和1 采用PWM 方法编码，即脉冲宽度调制。下图为一个发射波形对应的编码方法： 放大0 和1 的波形如下图： 这种编码具有以下特征：以脉宽为0.565ms、间隔 0.56ms、周期为1.125ms 的组合表示二进制的“0”；以脉宽为0.565ms、间隔 1.685ms、周期为2.25ms 的组合表示二进制的“1”。 3、红外接收原理 a) 波形 红外接收头将 38K 载波信号过虑，接收到的波形刚好与发射波形相反： 放大，位定义 0 和位定义 1 波形如下： 4、解码原理及算法 注：代码宽度算法： 16 位地址码的最短宽度：1.12×16=18ms 16 位地址码的最长宽度：2.24ms×16=36ms 可以得知 8 位数据代码及其 8 位反代码的宽度和不变：（1.12ms+2.24ms）×8=27ms 所有 32 位代码的宽度为（18ms+27ms）~(36ms+27ms) 对于红外线遥控对于很多电子爱好者来讲，都感觉到非常神奇，看不到，摸不着，但能实现无线遥控，其实控制的关键就是我们要用单片机芯片来识别红外线遥控...
