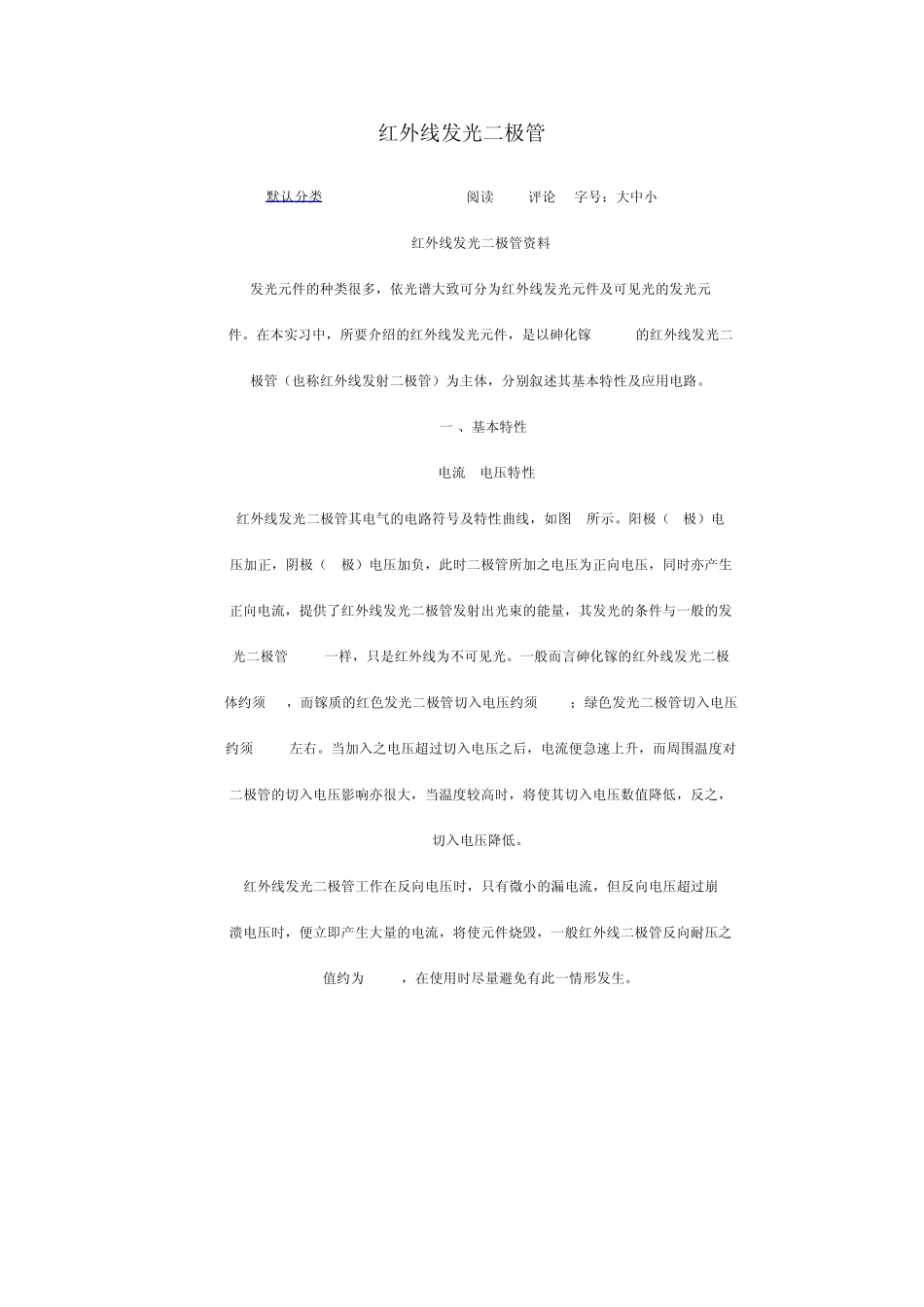

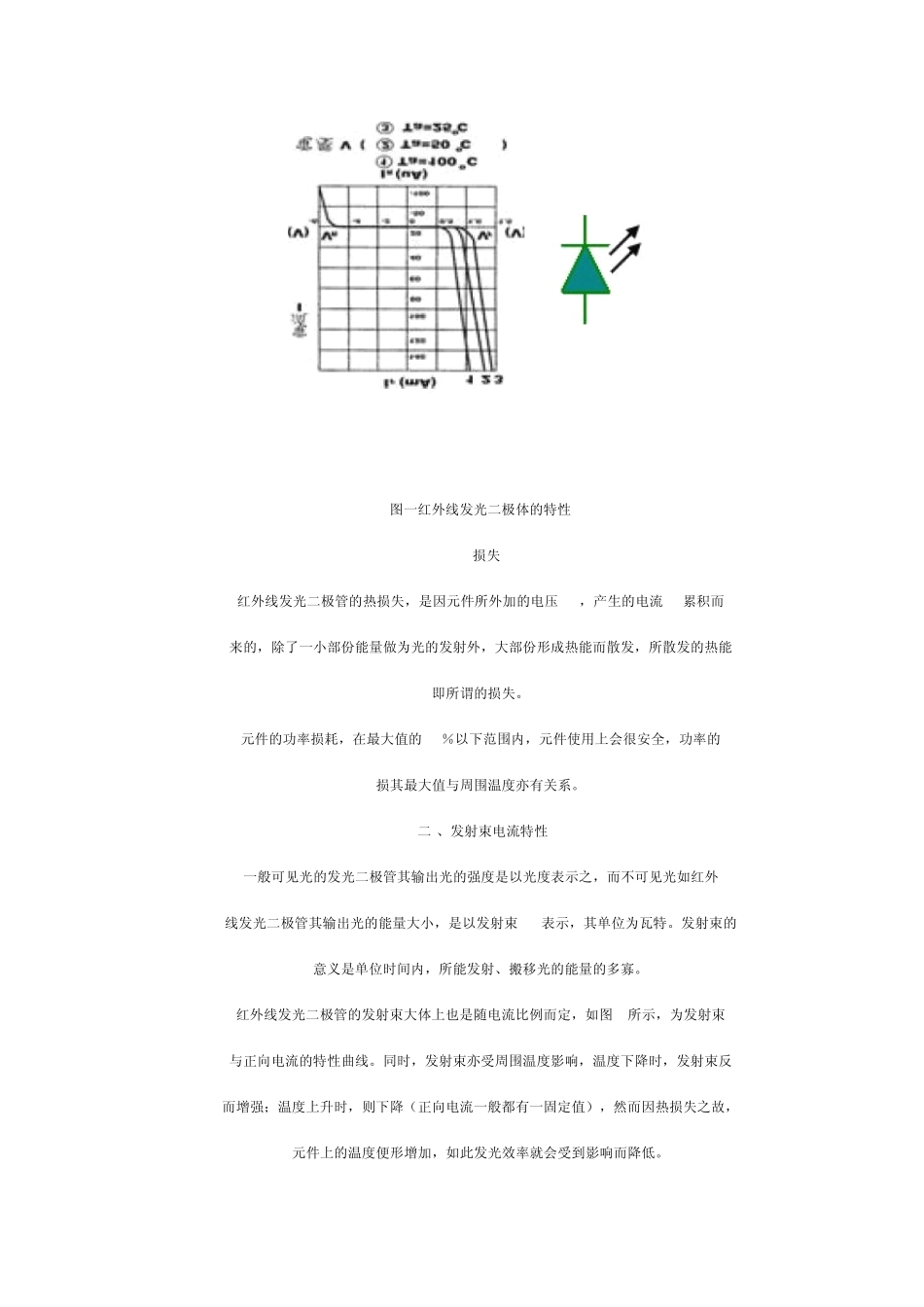

红外线发光二极管默认分类2009-06-0920:43:16阅读896评论0字号：大中小红外线发光二极管资料发光元件的种类很多，依光谱大致可分为红外线发光元件及可见光的发光元件。在本实习中，所要介绍的红外线发光元件，是以砷化镓(GaAs)的红外线发光二极管（也称红外线发射二极管）为主体，分别叙述其基本特性及应用电路。(一)、基本特性1.电流—电压特性红外线发光二极管其电气的电路符号及特性曲线，如图 1所示。阳极（P极）电压加正，阴极（N极）电压加负，此时二极管所加之电压为正向电压，同时亦产生正向电流，提供了红外线发光二极管发射出光束的能量，其发光的条件与一般的发光二极管(LED)一样，只是红外线为不可见光。一般而言砷化镓的红外线发光二极体约须 1V，而镓质的红色发光二极管切入电压约须 1.8V；绿色发光二极管切入电压约须 2.0V左右。当加入之电压超过切入电压之后，电流便急速上升，而周围温度对二极管的切入电压影响亦很大，当温度较高时，将使其切入电压数值降低，反之，切入电压降低。红外线发光二极管工作在反向电压时，只有微小的漏电流，但反向电压超过崩溃电压时，便立即产生大量的电流，将使元件烧毁，一般红外线二极管反向耐压之值约为3~6V，在使用时尽量避免有此一情形发生。图一红外线发光二极体的特性2.损失红外线发光二极管的热损失，是因元件所外加的电压VF，产生的电流IF累积而来的，除了一小部份能量做为光的发射外，大部份形成热能而散发，所散发的热能即所谓的损失。元件的功率损耗，在最大值的60％以下范围内，元件使用上会很安全，功率的损其最大值与周围温度亦有关系。(二)、发射束电流特性一般可见光的发光二极管其输出光的强度是以光度表示之，而不可见光如红外线发光二极管其输出光的能量大小，是以发射束 Fe表示，其单位为瓦特。发射束的意义是单位时间内，所能发射、搬移光的能量的多寡。红外线发光二极管的发射束大体上也是随电流比例而定，如图2所示，为发射束与正向电流的特性曲线。同时，发射束亦受周围温度影响，温度下降时，发射束反而增强；温度上升时，则下降（正向电流一般都有一固定值），然而因热损失之故，元件上的温度便形增加，如此发光效率就会受到影响而降低。图2发射束－正向电流特性(GL-514)3.发光频谱：发光二极管所发射的光波长，常因其所用的材料而异。图6所表示是各种发光二极管的发光频谱。砷化镓的红外线发光二极管，其峰值发光波长为 940~950nm，而人不能看到的光波长，大概...
