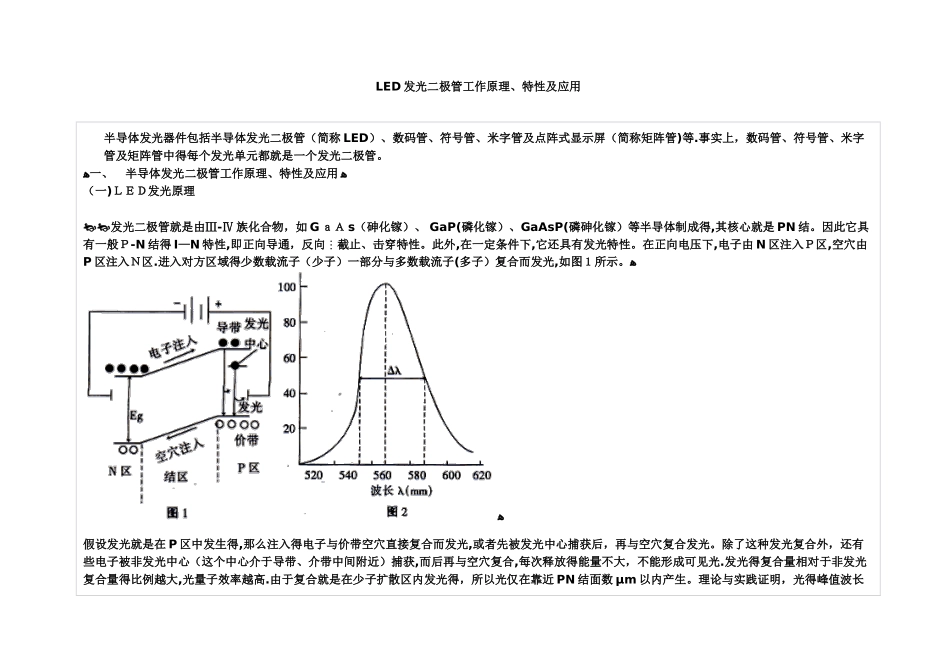

LED 发光二极管工作原理、特性及应用半导体发光器件包括半导体发光二极管（简称 LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管)等.事实上，数码管、符号管、米字管及矩阵管中得每个发光单元都就是一个发光二极管。ﻫ一、 半导体发光二极管工作原理、特性及应用ﻫ（一)ＬＥＤ发光原理发光二极管就是由Ⅲ-Ⅳ 族化合物，如 G ａＡ s（砷化镓）、 GaP(磷化镓）、GaAsP(磷砷化镓）等半导体制成得,其核心就是 PN 结。因此它具有一般Ｐ-N 结得 I—N 特性,即正向导通，反向截止、击穿特性。此外,在一定条件下,它还具有发光特性。在正向电压下,电子由 N 区注入Ｐ区,空穴由P 区注入Ｎ区.进入对方区域得少数载流子（少子）一部分与多数载流子(多子）复合而发光,如图１所示。ﻫﻫ假设发光就是在 P 区中发生得,那么注入得电子与价带空穴直接复合而发光,或者先被发光中心捕获后，再与空穴复合发光。除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获,而后再与空穴复合,每次释放得能量不大，不能形成可见光.发光得复合量相对于非发光复合量得比例越大,光量子效率越高.由于复合就是在少子扩散区内发光得，所以光仅在靠近 PN 结面数 μm 以内产生。理论与实践证明，光得峰值波长λ 与发光区域得半导体材料禁带宽度Ｅ g 有关，即 λ≈1240／Eg(ｍ m）式中 Eg 得单位为电子伏特（eV)。若能产生可见光（波长在 380nm 紫光～780 ｎ m 红光），半导体材料得 Eg 应在３、２ 6~1、63 ｅ V 之间。比红光波长长得光为红外光。现在已有红外、红、黄、绿及蓝光发光二极管,但其中蓝光二极管成本、价格很高，使用不普遍.ﻫ（二）LED 得特性ﻫ1.极限参数得意义）ﻫ１（允许功耗 Pm：允许加于Ｌ ED 两端正向直流电压与流过它得电流之积得最大值。超过此值，LED 发热、损坏。(2)最大正向直流电流 I Ｆ m：允许加得最大得正向直流电流.超过此值可损坏二极管。 ）ﻫ3)最大反向电压 VRm：所允许加得最大反向电压。超过此值，发光二极管可能被击穿损坏。（４)工作环境ｔ opm:发光二极管可正常工作得环境温度范围.低于或高于此温度范围，发光二极管将不能正常工作，效率大大降低.2.电参数得意义）ﻫ1（光谱分布与峰值波长:某一个发光二极管所发之光并非单一波长,其波长大体按图２所示.由图可见,该发光管所发之光中某一波长λ0 得光强最大,该波长为峰值波长。ﻫ2）发光强度 IV:...
