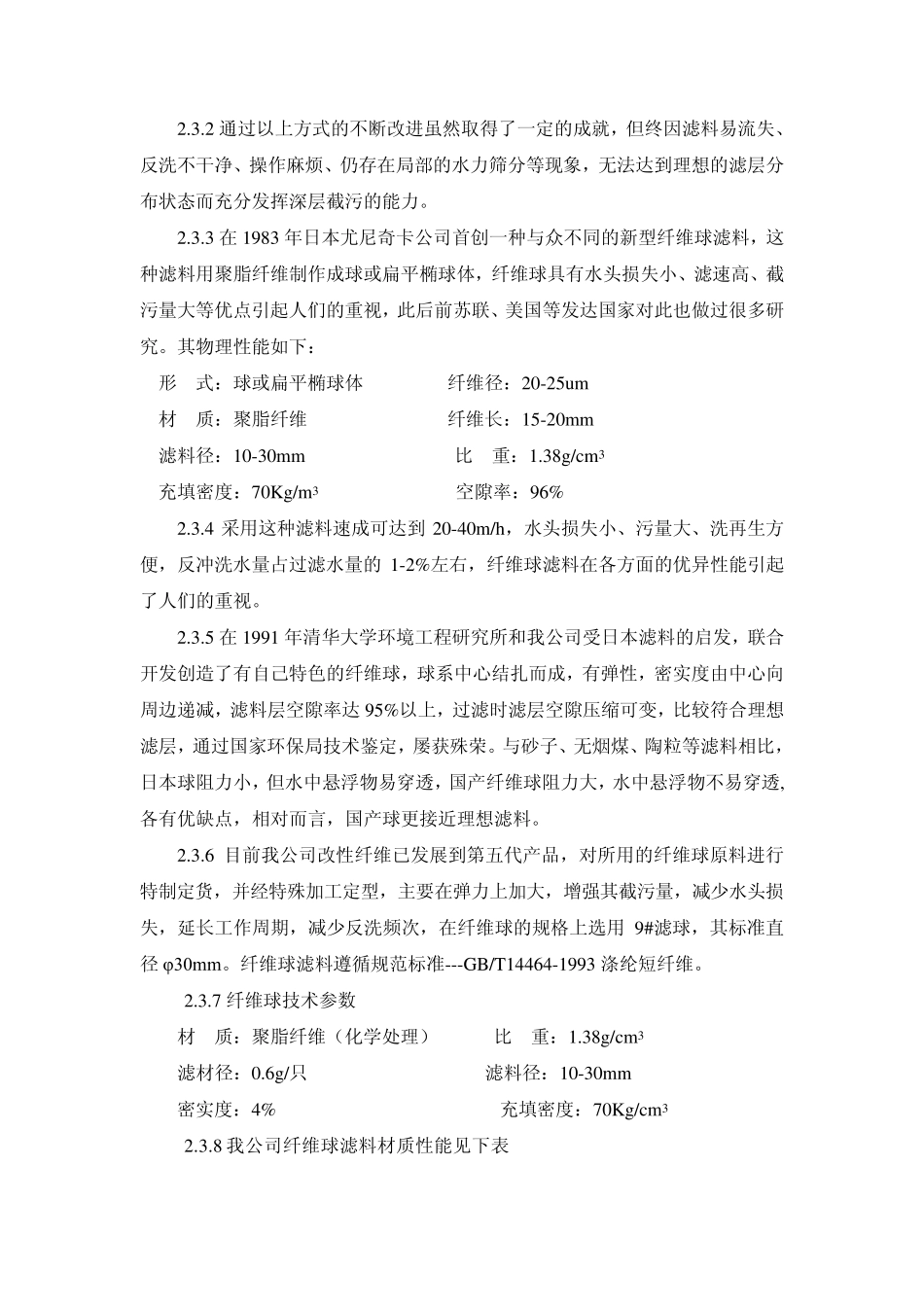

纤维球过滤器技术说明 1、总则 1.1 设备的选型 经过仔细研究业主提供的招标方件，并进行方案讨论和么复论证，充分发挥我企业所具有的成熟的过滤技术和各方面的优势,遵循相关设计规范和要求,我们决定采用我公司成熟的纤维球过滤器参与本次报价。 2、设计条件 2.1 执行标准 GB150-98《钢制压力容器》 GB/1900-2000《质量管理体系》 Q/321088ZLA001-2002《过滤器》 JB2932《水处理设备制造技术条件》 JB/T4737-95《椭圆形封头》 GB/13306《标牌》 JB3223《焊条质量管理规程》 GB50221-95《钢结构工程质量检验评定标准》 GB98688《埋弧焊焊缝坡口的基本形式与尺寸》 GB178-85《工业企业噪声控制设计规范》 2.2 主要参数 见附后参数表 2.3 过滤机理 2.3.1 过滤，是目前水处理系统中保证交货水质的一个不可缺少的环节。快滤池通过加大滤料粒径，提高滤速发挥了深层滤床的过滤能力，砂子作为滤料，以其各方面的优势一直占统治地位。但是，水力反冲洗使得砂层的粒径分布随过滤水流方向（自上而下）逐渐增大，下层部分滤料仍没有发挥作用，这是目前过滤技术的最大弱点，为改进快滤池的这种状况,人们进行了不懈的努力，于是出现了： a）改变水流方向：上向流//双向流//辐射流 b）滤料的改进：轻质泡沫塑料珠//橡胶粒//双层滤料//三层滤料 2.3.2 通过以上方式的不断改进虽然取得了一定的成就，但终因滤料易流失、反洗不干净、操作麻烦、仍存在局部的水力筛分等现象，无法达到理想的滤层分布状态而充分发挥深层截污的能力。 2.3.3 在 1983 年日本尤尼奇卡公司首创一种与众不同的新型纤维球滤料，这种滤料用聚脂纤维制作成球或扁平椭球体，纤维球具有水头损失小、滤速高、截污量大等优点引起人们的重视，此后前苏联、美国等发达国家对此也做过很多研究。其物理性能如下： 形 式：球或扁平椭球体 纤维径：20-25um 材 质：聚脂纤维 纤维长：15-20mm 滤料径：10-30mm 比 重：1.38g/cm3 充填密度：70Kg/m3 空隙率：96% 2.3.4 采用这种滤料速成可达到 20-40m/h，水头损失小、污量大、洗再生方便，反冲洗水量占过滤水量的1-2%左右，纤维球滤料在各方面的优异性能引起了人们的重视。 2.3.5 在 1991 年清华大学环境工程研究所和我公司受日本滤料的启发，联合开发创造了有自己特色的纤维球，球系中心结扎而成，有弹性，密实度由中心向周边递减，滤料层空隙率达 95%以上，过滤时滤层空隙压缩可变，比较符合理想滤层，...
