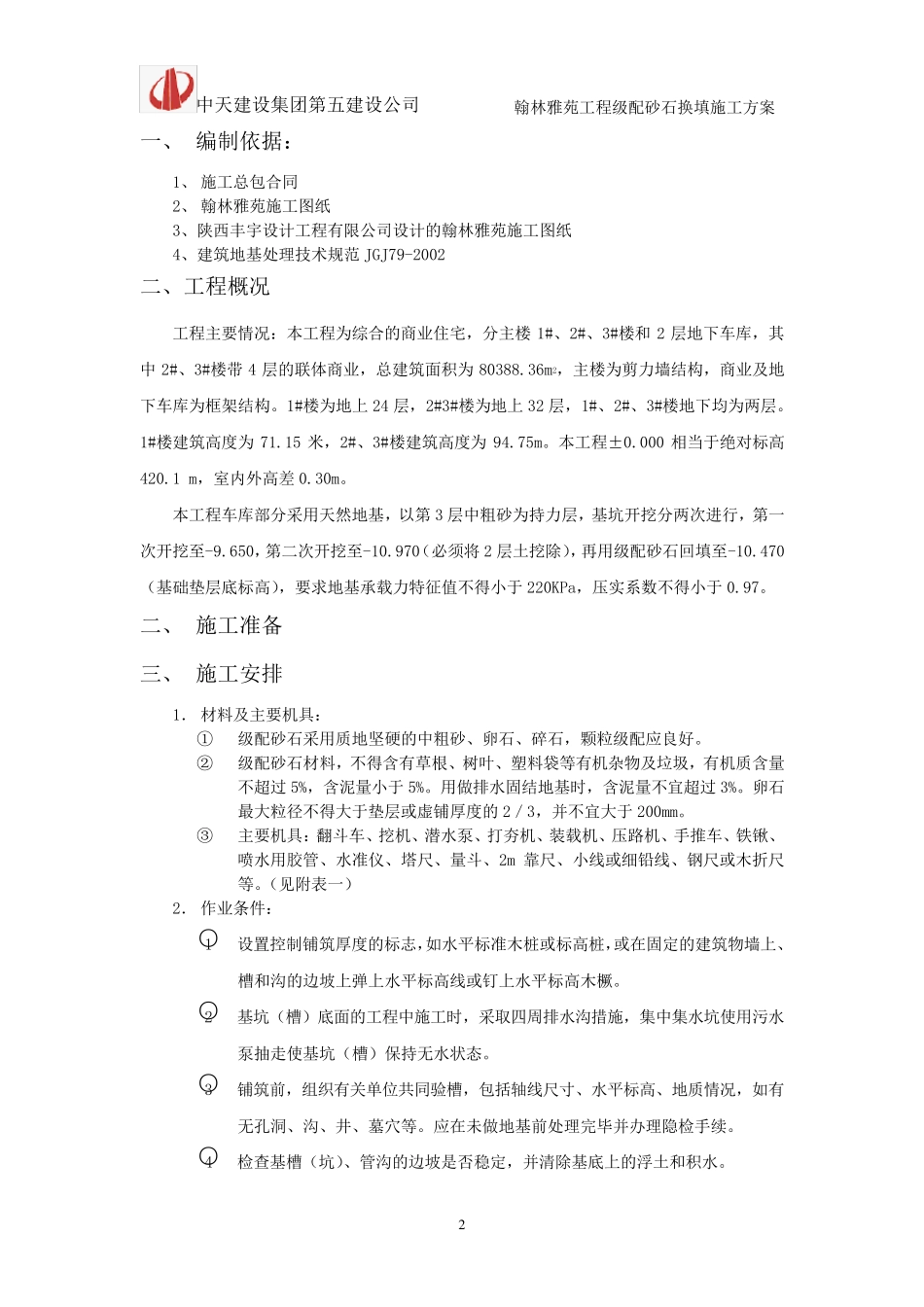

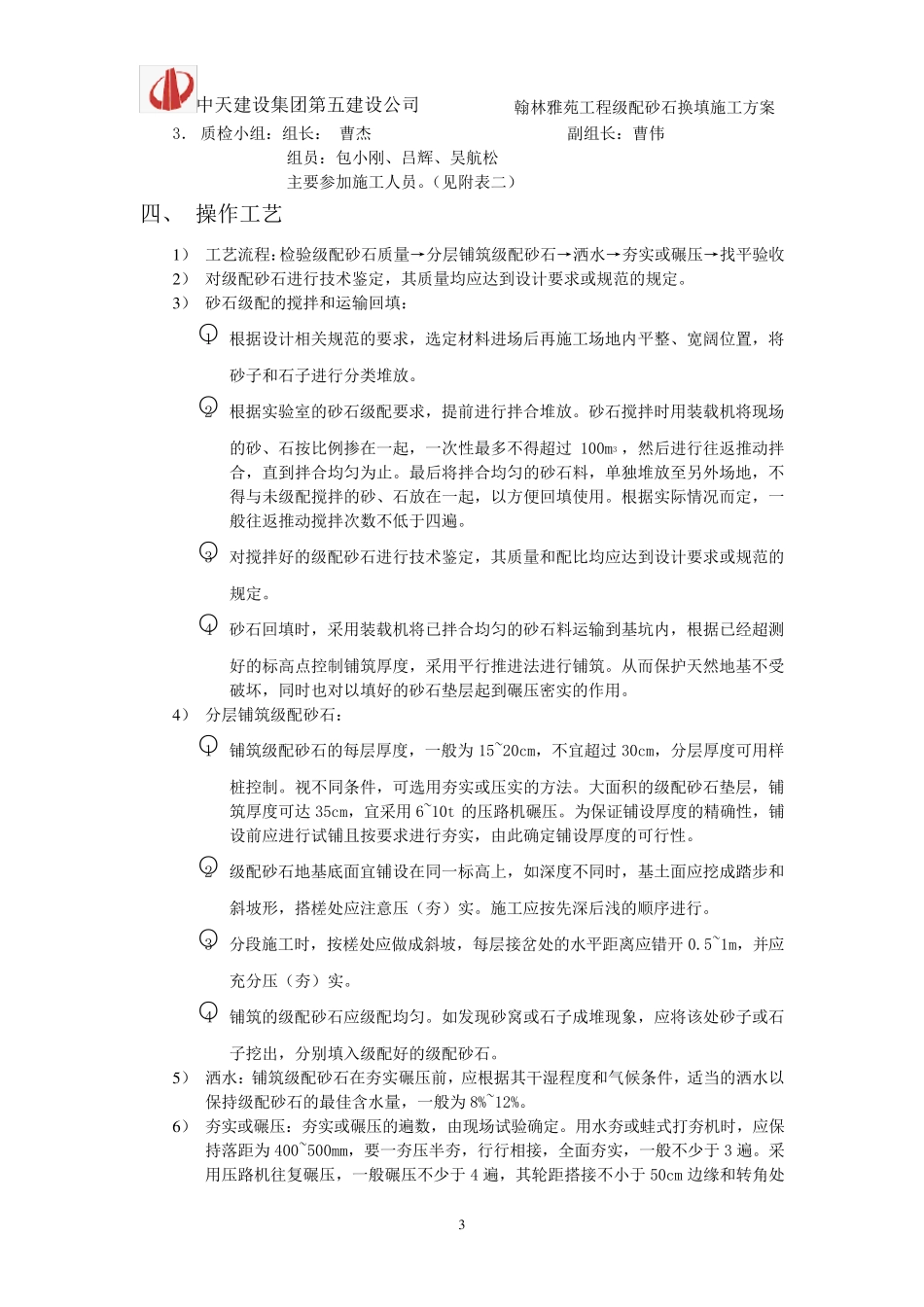

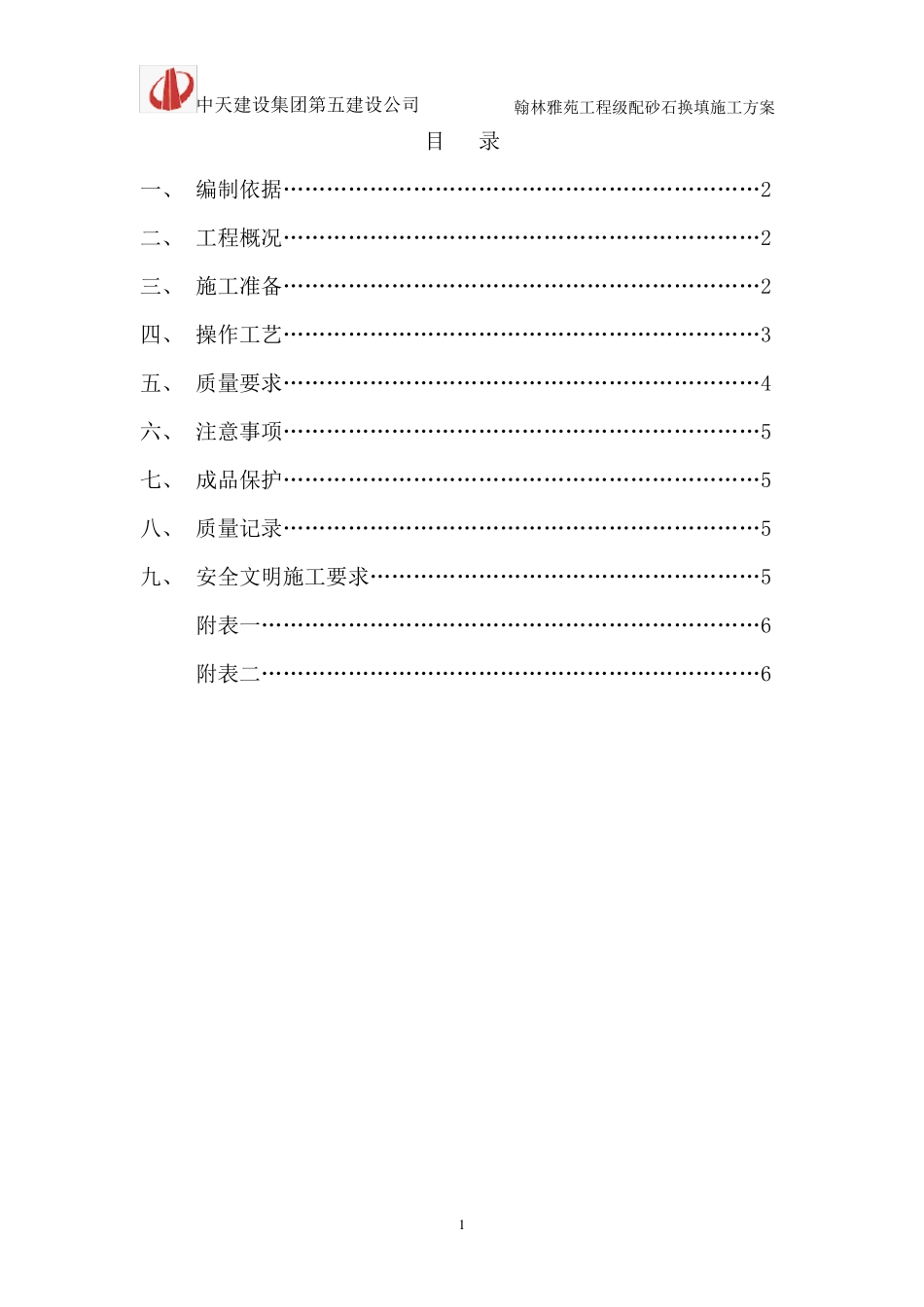

中天建设集团第五建设公司 翰林雅苑工程级配砂石换填施工方案 1 目 录 一、 编制依据…………………………………………………………2 二、 工程概况…………………………………………………………2 三、 施工准备…………………………………………………………2 四、 操作工艺…………………………………………………………3 五、 质量要求…………………………………………………………4 六、 注意事项…………………………………………………………5 七、 成品保护…………………………………………………………5 八、 质量记录…………………………………………………………5 九、 安全文明施工要求………………………………………………5 附表一……………………………………………………………6 附表二……………………………………………………………6 中天建设集团第五建设公司 翰林雅苑工程级配砂石换填施工方案 2 一、 编制依据: 1、 施工总包合同 2、 翰林雅苑施工图纸 3、陕西丰宇设计工程有限公司设计的翰林雅苑施工图纸 4、建筑地基处理技术规范JGJ79-2002 二、工程概况 工程主要情况:本工程为综合的商业住宅,分主楼1#、2#、3#楼和2 层地下车库,其中2#、3#楼带4 层的联体商业,总建筑面积为80388.36m2,主楼为剪力墙结构,商业及地下车库为框架结构。1#楼为地上24 层,2#3#楼为地上32 层,1#、2#、3#楼地下均为两层。1#楼建筑高度为71.15 米,2#、3#楼建筑高度为94.75m。本工程±0.000 相当于绝对标高420.1 m,室内外高差 0.30m。 本工程车库部分采用天然地基,以第3 层中粗砂为持力层,基坑开挖分两次进行,第一次开挖至-9.650,第二次开挖至-10.970(必须将 2 层土挖除),再用级配砂石回填至-10.470(基础垫层底标高),要求地基承载力特征值不得小于 220KPa,压实系数不得小于 0.97。 二、 施工准备 三、 施工安排 1. 材料及主要机具: ① 级配砂石采用质地坚硬 的中粗砂、卵 石、碎 石,颗 粒 级配应 良 好 。 ② 级配砂石材料,不得含 有草 根 、树 叶 、塑 料袋 等 有机杂 物 及垃 圾 ,有机质含 量不超 过 5%,含 泥 量 小于 5%。用做 排水 固 结地基时 ,含 泥 量 不宜 超 过 3%。卵 石最 大 粒 径 不得大 于垫层或 虚 铺 厚 度的2/ 3,并 不宜 大 于 200mm。 ③ 主要机具:翻 斗 车、挖机、...
