纬地道路设计软件指导手册简版VIP专享VIP免费

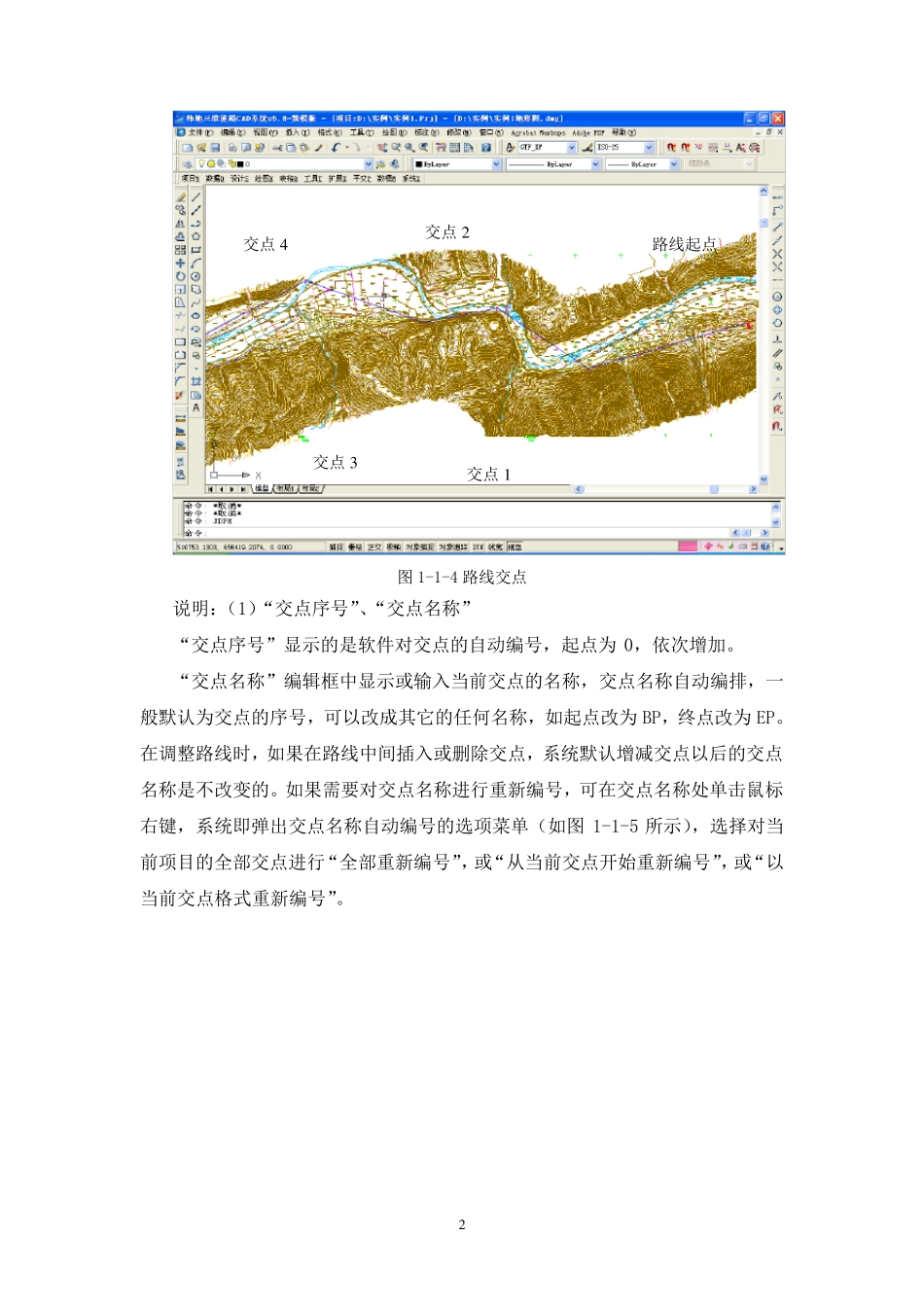

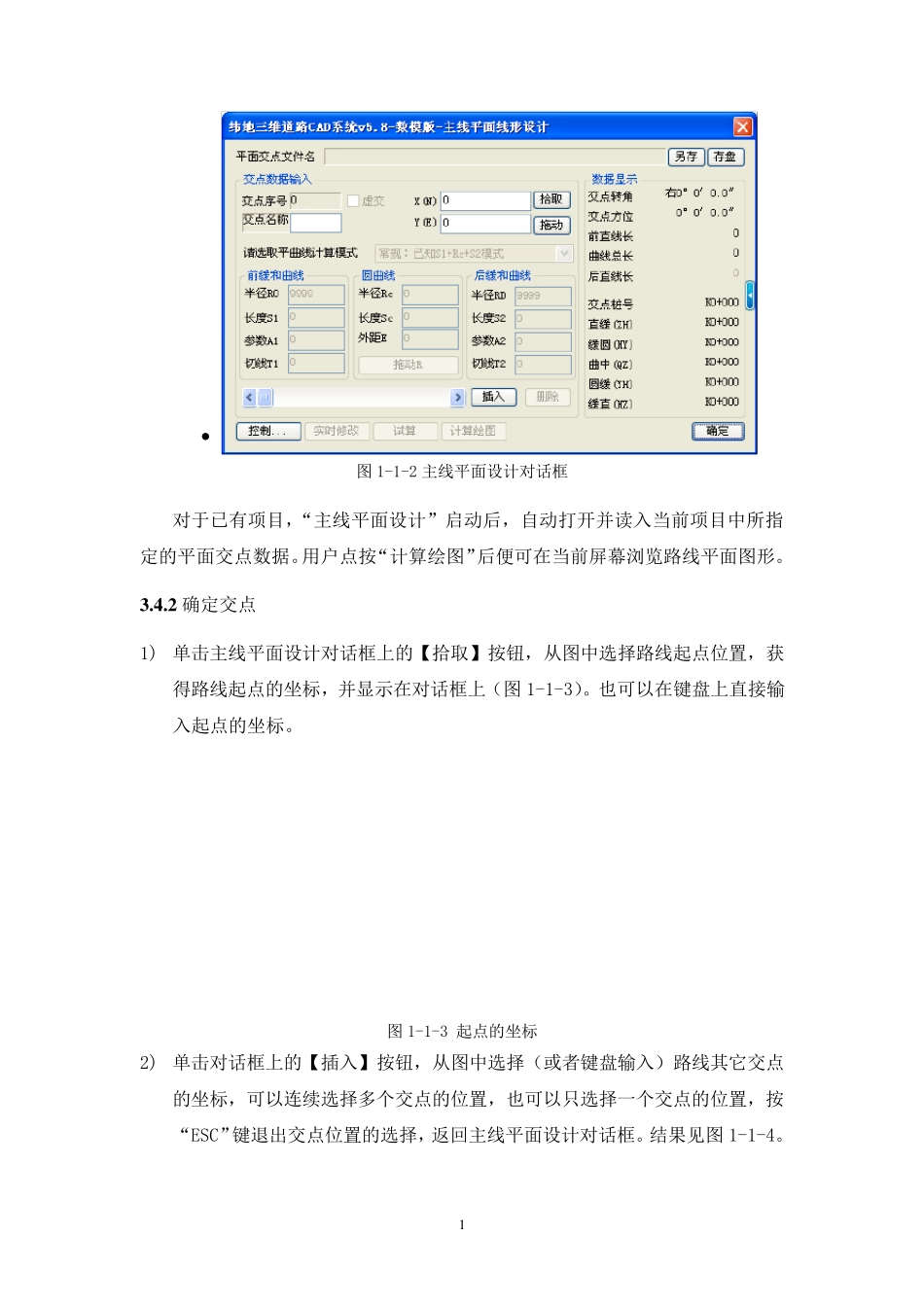

3 .1 运行软件 图1-1-1 程序界面 3 .2 建立设计项目 点击“项目”→“新建项目”，指定项目名称、路径，新建公路路线设计项目。 3 .3 打开数字地形图 应用 AutoCAD 打开数字化地形图。 3 .4 平面线形设计 3 .4 .1 打开“主线平面设计”对话框 点击“设计”→“主线平面设计”，打开主对话框，如下图所示。 1  图1-1-2 主线平面设计对话框 对于已有项目，“主线平面设计”启动后，自动打开并读入当前项目中所指定的平面交点数据。用户点按“计算绘图”后便可在当前屏幕浏览路线平面图形。 3 .4 .2 确定交点 1) 单击主线平面设计对话框上的【拾取】按钮，从图中选择路线起点位置，获得路线起点的坐标，并显示在对话框上（图1-1-3）。也可以在键盘上直接输入起点的坐标。 图1-1-3 起点的坐标 2) 单击对话框上的【插入】按钮，从图中选择（或者键盘输入）路线其它交点的坐标，可以连续选择多个交点的位置，也可以只选择一个交点的位置，按“ESC”键退出交点位置的选择，返回主线平面设计对话框。结果见图1-1-4。 2 图1-1-4 路线交点 说明：（1）“交点序号”、“交点名称” “交点序号”显示的是软件对交点的自动编号，起点为 0，依次增加。 “交点名称”编辑框中显示或输入当前交点的名称，交点名称自动编排，一般默认为交点的序号，可以改成其它的任何名称，如起点改为 BP，终点改为 EP。在调整路线时，如果在路线中间插入或删除交点，系统默认增减交点以后的交点名称是不改变的。如果需要对交点名称进行重新编号，可在交点名称处单击鼠标右键，系统即弹出交点名称自动编号的选项菜单（如图1-1-5 所示），选择对当前项目的全部交点进行“全部重新编号”，或“从当前交点开始重新编号”，或“以当前交点格式重新编号”。 路线起点 交点1 交点2 交点3 交点4 3 图1-1-5 交点编号 （2）“X(N)”、“Y(E)”编辑框 输入或显示当前交点的坐标数值。 （3）“插入”、“删除”按钮 “插入”用来在当前交点位置之后插入一个交点；“删除”用来删除当前的交点。 （4）“拾取”、“拖动”按钮 “拾取”可以从地形图上直接点取交点坐标； “拖动”可以实现交点位置的实时拖（移）动修改功能。 （5）可以使用 AutoCAD 的“line（直线）”命令和“pline（多段线）”命令在当前屏幕直接绘制路线的交点导线，将导线调整好以后，打开主线平面设计对话框，单击对话框中的“拾取”按钮，在右键菜单中...
