纵向受力钢筋的最小配筋百分率VIP免费

纵向受力钢筋的最小配筋百分率_第1页
1/7
纵向受力钢筋的最小配筋百分率_第2页
2/7

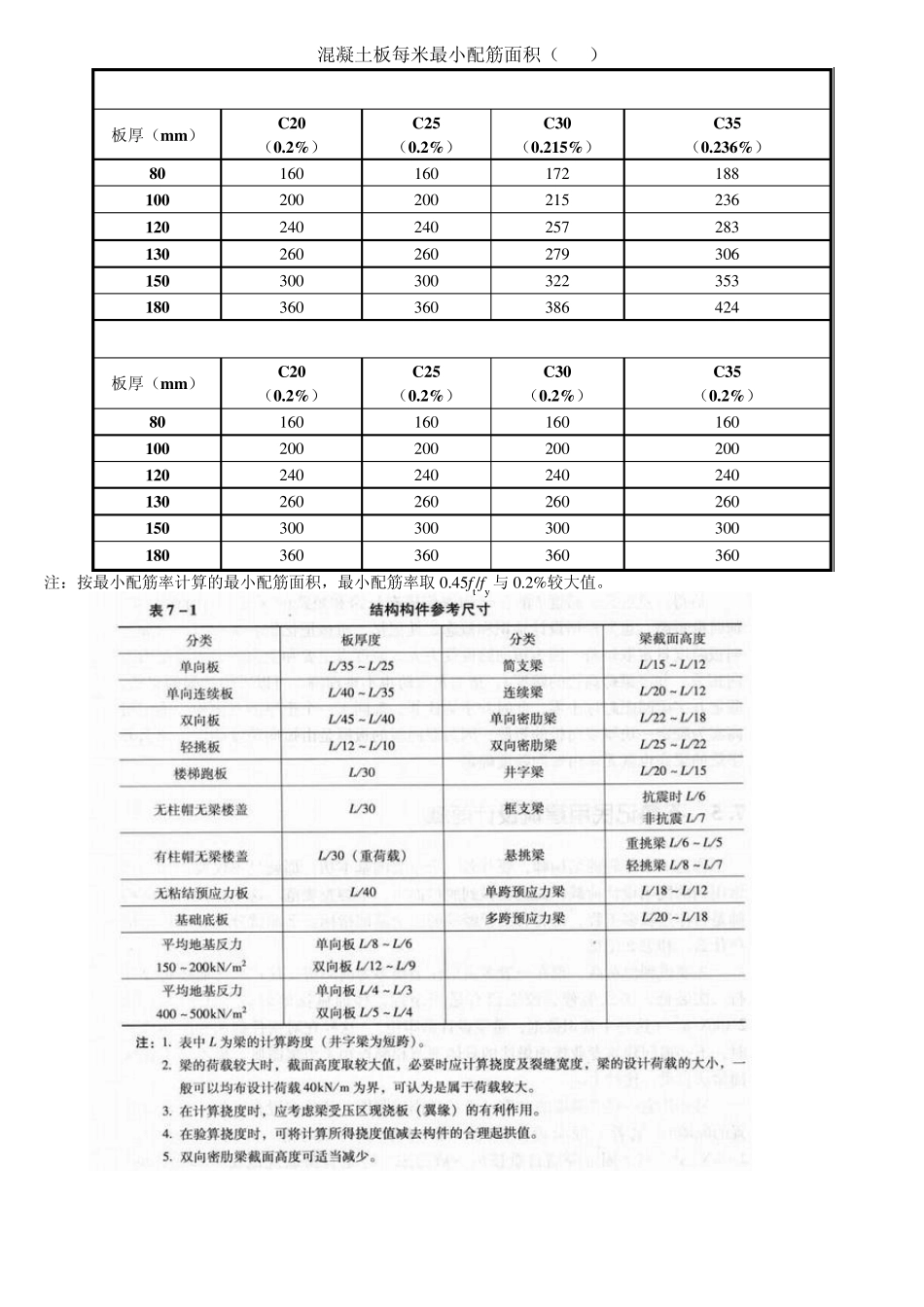

纵向受力钢筋的最小配筋百分率_第3页
3/7
纵向受力钢筋的最小配筋百分率(% ) 受 力 类 型 最小配筋百分率 受压构件 全部纵向钢筋 强度等级500MPa 0.50 强度等级400MPa 0.55 强度等级300MPa、335MPa 0.60 一侧纵向钢筋 0.2 受弯构件、偏心受拉、轴心受拉构件一侧的受拉钢筋 0.2和45ft/fy 中的较大值 注:1.受压构件全部纵向钢筋最小配筋百分率,当采用C60以上强度等级的混凝土时,按表中规定增加0.10; 2.板类受弯构件(不包括悬臂板)的受拉钢筋,当采用强度等级400MPa、500MPa的钢筋时,其最小配筋百分率应允许采用0.15和45 ft/fy中的较大值; 3.偏心受拉构件中的受压钢筋,应按受压构件一侧纵向钢筋考虑; 4.受压构件的全部纵向钢筋和一侧纵向钢筋的配筋率以及轴心受拉构件和小偏心受拉构件一侧受 拉钢筋的配筋率应按构件的全截面面积计算; 5.受弯构件、大偏心受拉构件一侧受拉钢筋的配筋率应按全截面面积和扣除压翼缘面积(b’f-b)h’f 后的截面面积计算; 6.当钢筋沿构件截面周遍布置时,“一侧纵向钢筋”系指沿受力方向两个对边中的一边布置的纵向 钢筋。 混凝土强度设计值(N/mm2) 强度种类 混 凝 土 强 度 等 级 C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 C75 C80 fc 7.2 9.6 11.9 14.3 16.7 19.1 21.1 23.1 25.3 27.5 29.7 31.8 33.8 35.9 ft 0.91 1.10 1.27 1.43 1.57 1.71 1.80 1.89 1.96 2.04 2.09 2.14 2.18 2.22 混凝土保护层的最小厚度c(mm) 环境类别 板、墙、壳 梁、柱、杆 一 15 20 二 a 20 25 二 b 25 35 三 a 30 40 三 b 40 50 注:1 混凝土强度等级不大于 C25时,表中保护层厚度数值应增加5mm; 2 钢筋混凝土基础宜设置混凝土垫层,基础中钢筋的混凝土保护层厚度应从垫层顶面算起,且不应小于 40mm。 纵向受拉钢筋的最小锚固长度 钢筋类型 混凝土强度等级 C20 C25 C30 C35 C40 HPB330 39d 34d 30d 28d 25d HRB335 HRBF335 38d 33d 29d 27d 25d HRB400 HRBF400 RRB400 46d 40d 35d 32d 29d HRB500 HRBF500 55d 48d 43d 39d 36d 根据《混凝土结构设计规范》(GB50010-2010)8.3 条,正常施工过程,普通受拉钢筋,非抗震情况下,钢筋直径为 20mm 计算得到,其他条件根据规范 8.3 条进行锚固长度的修正。 框架梁纵向受拉钢筋的最小配筋百分率(%) 抗震等级 梁 中 位 置 支 座 跨 中...
