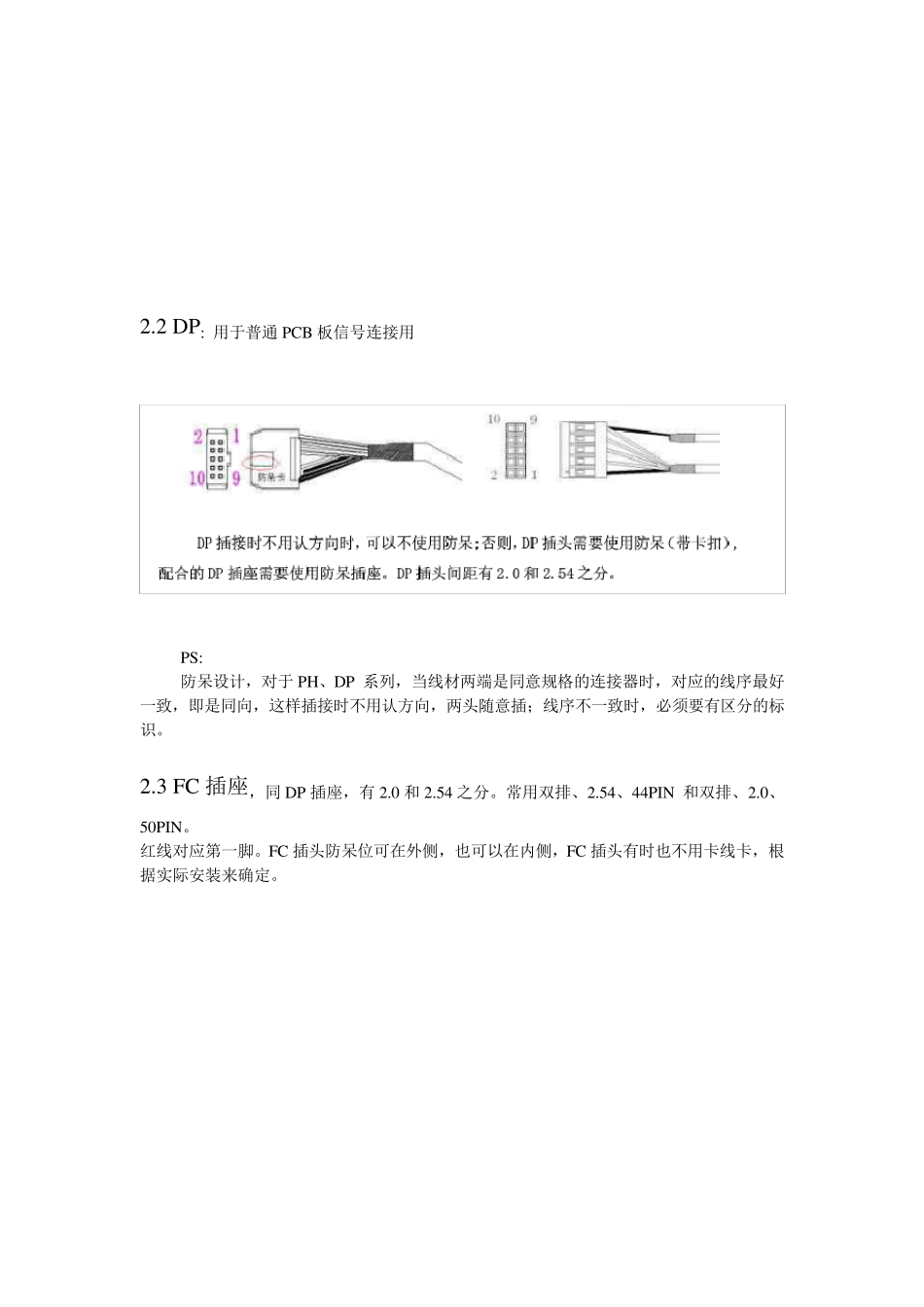

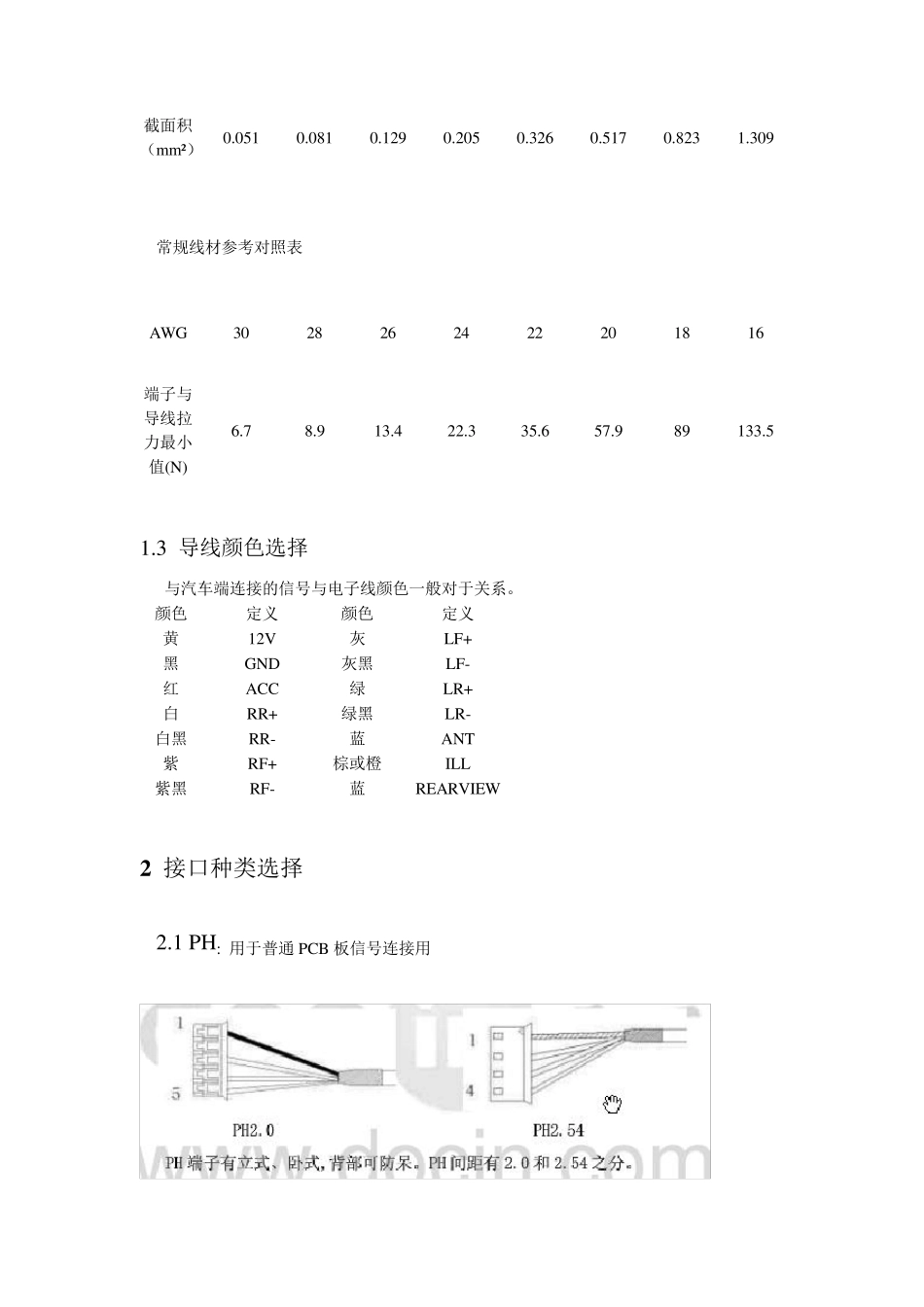

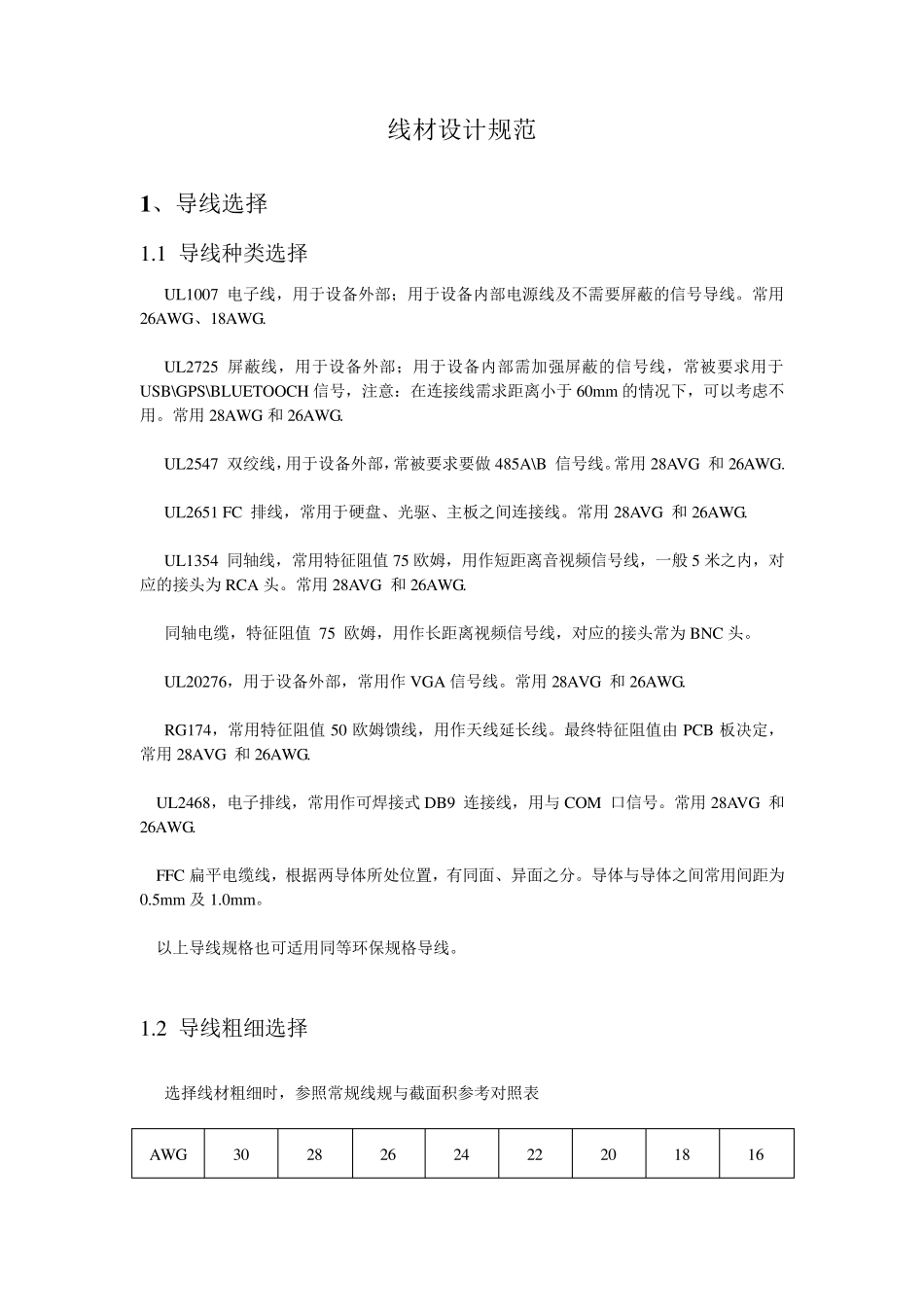

线材设计规范 1 、导线选择 1.1 导线种类选择 UL1007 电子线，用于设备外部；用于设备内部电源线及不需要屏蔽的信号导线。常用26AWG、18AWG. UL2725 屏蔽线，用于设备外部；用于设备内部需加强屏蔽的信号线，常被要求用于USB\GPS\BLUETOOCH 信号，注意：在连接线需求距离小于 60m m 的情况下，可以考虑不用。常用 28AWG 和 26AWG. UL2547 双绞线，用于设备外部，常被要求要做 485A\B 信号线。常用 28AVG 和 26AWG. UL2651 FC 排线，常用于硬盘、光驱、主板之间连接线。常用 28AVG 和 26AWG. UL1354 同轴线，常用特征阻值 75 欧姆，用作短距离音视频信号线，一般 5 米之内，对应的接头为 RCA 头。常用 28AVG 和 26AWG. 同轴电缆，特征阻值 75 欧姆，用作长距离视频信号线，对应的接头常为 BNC 头。 UL20276，用于设备外部，常用作 VGA 信号线。常用 28AVG 和 26AWG. RG174，常用特征阻值 50 欧姆馈线，用作天线延长线。最终特征阻值由 PCB 板决定，常用 28AVG 和 26AWG. UL2468，电子排线，常用作可焊接式 DB9 连接线，用与 COM 口信号。常用 28AVG 和26AWG. FFC 扁平电缆线，根据两导体所处位置，有同面、异面之分。导体与导体之间常用间距为0.5m m 及 1.0m m 。 以上导线规格也可适用同等环保规格导线。 1.2 导线粗细选择 选择线材粗细时，参照常规线规与截面积参考对照表 AWG 30 28 26 24 22 20 18 16 截面积（mm²） 0.051 0.081 0.129 0.205 0.326 0.517 0.823 1.309 常规线材参考对照表 AWG 30 28 26 24 22 20 18 16 端子与导线拉力最小值(N) 6.7 8.9 13.4 22.3 35.6 57.9 89 133.5 1.3 导线颜色选择 与汽车端连接的信号与电子线颜色一般对于关系。 颜色 定义 颜色 定义 黄 12V 灰 LF+ 黑 GND 灰黑 LF- 红 ACC 绿 LR+ 白 RR+ 绿黑 LR- 白黑 RR- 蓝 ANT 紫 RF+ 棕或橙 ILL 紫黑 RF- 蓝 REARVIEW 2 接口种类选择 2.1 PH: 用于普通 PCB 板信号连接用 2.2 DP: 用于普通PCB 板信号连接用 PS: 防呆设计，对于PH、DP 系列，当线材两端是同意规格的连接器时，对应的线序最好一致，即是同向，这样插接时不用认方向，两头随意插；线序不一致时，必须要有区分的标识。 2.3 FC 插座，同 DP插座，有 2.0 和 2.54 之分。常用双排、2.54、44PIN 和双排、2.0、50PIN。 红线对...
