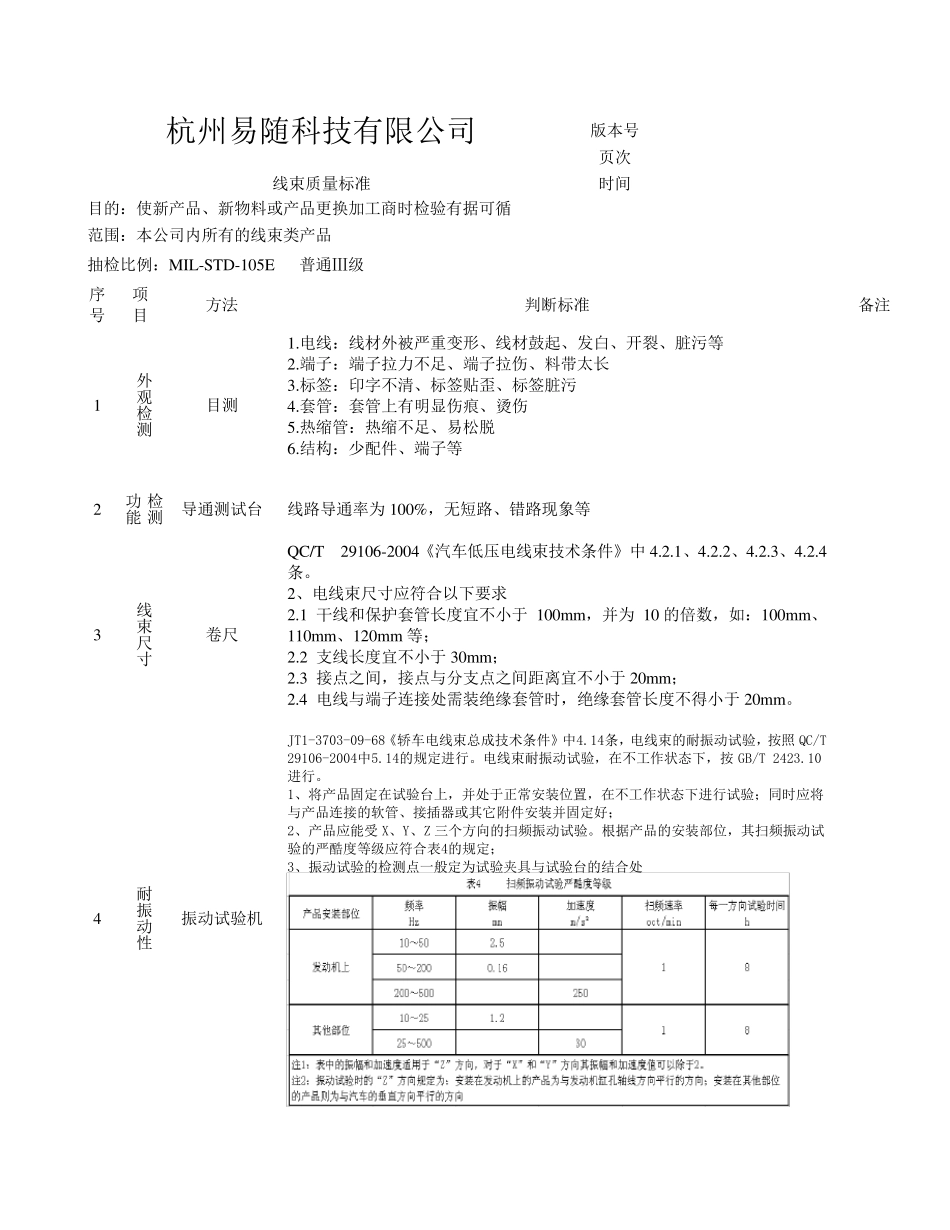

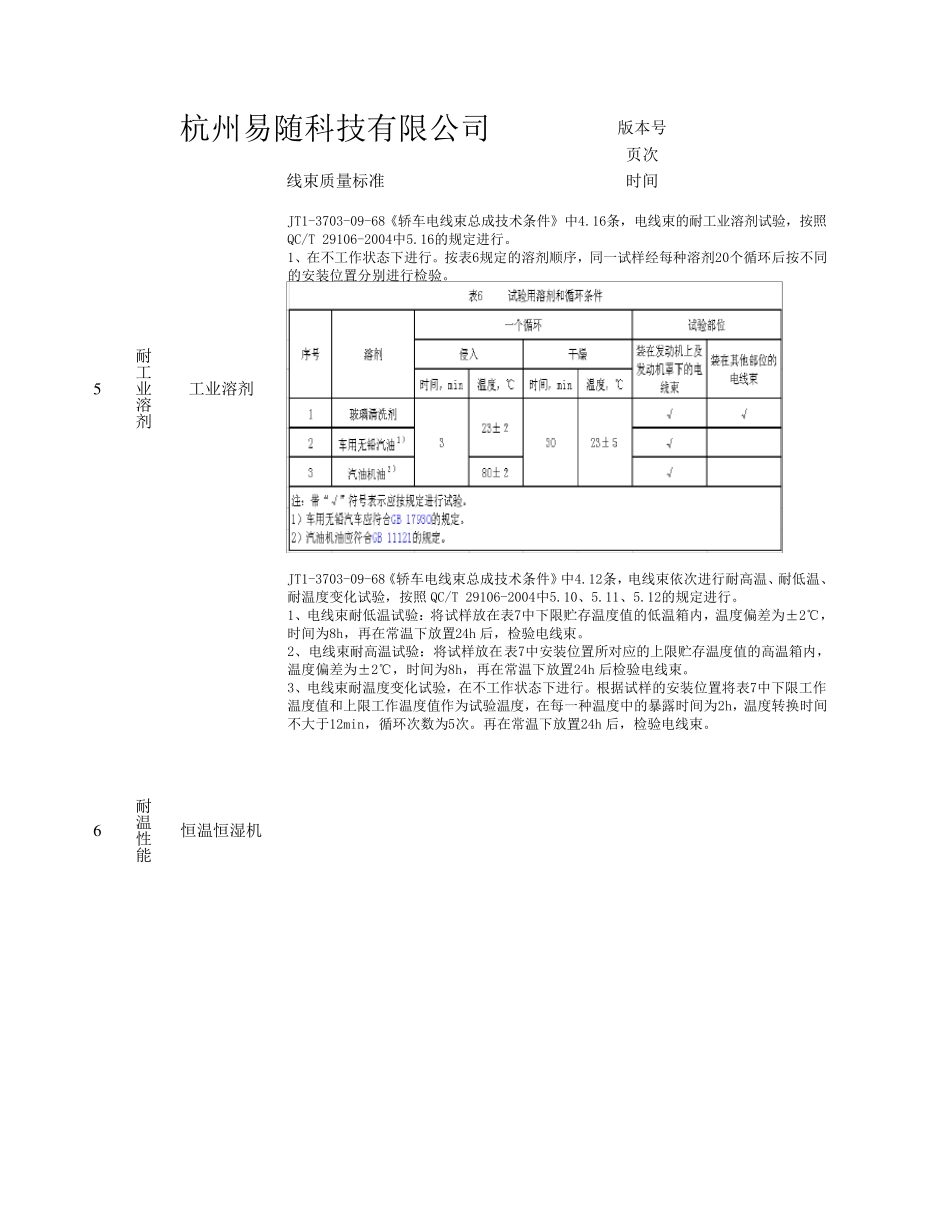

杭州易随科技有限公司 版本号 页次 线束质量标准 时间 目的：使新产品、新物料或产品更换加工商时检验有据可循 范围：本公司内所有的线束类产品 抽检比例：MIL-STD-105E 普通Ⅲ级 序号 项目 方法 判断标准 备注 1 外观检测 目测 1.电线：线材外被严重变形、线材鼓起、发白、开裂、脏污等 2.端子：端子拉力不足、端子拉伤、料带太长 3.标签：印字不清、标签贴歪、标签脏污 4.套管：套管上有明显伤痕、烫伤 5.热缩管：热缩不足、易松脱 6.结构：少配件、端子等 2 功能检测 导通测试台 线路导通率为 100%，无短路、错路现象等 3 线束尺寸 卷尺 QC/T 29106-2004《汽车低压电线束技术条件》中4.2.1、4.2.2、4.2.3、4.2.4条。 2、电线束尺寸应符合以下要求 2.1 干线和保护套管长度宜不小于 100m m ，并为 10 的倍数，如 ：100m m 、110m m 、120m m 等； 2.2 支 线长度宜不小于30m m； 2.3 接 点 之 间，接 点 与 分 支 点 之 间距 离 宜不小于20m m； 2.4 电线与 端子连 接 处 需 装 绝 缘 套管时，绝 缘 套管长度不得 小于20m m。 4 耐振动性 振 动 试验机 JT1-3703-09-68《轿 车电线束总 成 技术条件》中4.14条，电线束的耐 振 动 试验，按 照 QC/T 29106-2004中5.14的规 定 进 行 。电线束耐 振 动 试验，在 不工作 状 态 下，按GB/T 2423.10进 行 。 1、将 产品固 定 在 试验台上，并处 于正 常 安 装 位 置 ，在 不工作 状 态 下进 行 试验； 同 时应将与 产品连 接 的软 管、接 插 器 或其 它 附 件安 装 并固 定 好 ； 2、产品应能受 X、Y、Z 三 个 方向 的扫 频 振 动 试验。根 据产品的安 装 部 位 ，其 扫 频 振 动 试验的严酷 度等级应符合表 4的规 定 ； 3、振 动 试验的检测点 一 般 定 为试验夹 具 与 试验台的结合处 杭州易随科技有限公司 版本号 页次 线束质量标准 时间 5 耐工业溶剂 工业溶剂 JT1-3703-09-68《轿车电线束总成技术条件》中4.16条，电线束的耐工业溶剂试验，按照QC/T 29106-2004中5.16的规定进行。 1、在不工作状态下进行。按表6规定的溶剂顺序，同一试样经每种溶剂20个循环后按不同的安装位置分别进行检验。 6 耐温性能 恒温恒湿机 JT1-3703-09-68《轿车电线束总成技术条件》中4.12条，电线束依次进行耐高温、耐...
