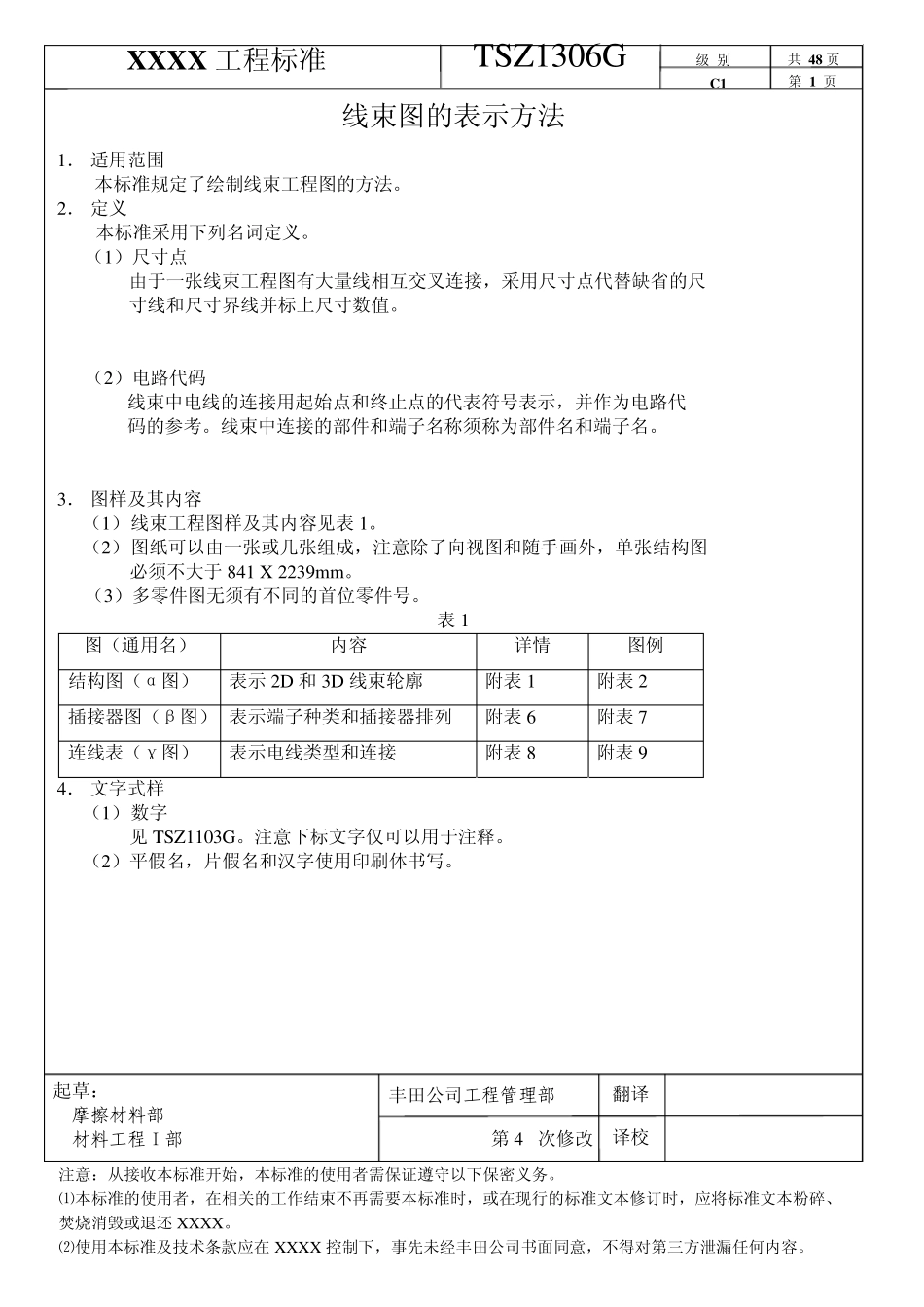

线束图的表示方法 1． 适用范围 本标准规定了绘制线束工程图的方法
2． 定义 本标准采用下列名词定义
（1）尺寸点 由于一张线束工程图有大量线相互交叉连接，采用尺寸点代替缺省的尺 寸线和尺寸界线并标上尺寸数值
（2）电路代码 线束中电线的连接用起始点和终止点的代表符号表示，并作为电路代 码的参考
线束中连接的部件和端子名称须称为部件名和端子名
3． 图样及其内容 （1） 线束工程图样及其内容见表1
（2） 图纸可以由一张或几张组成，注意除了向视图和随手画外，单张结构图 必须不大于841 X 2239m m
（3）多零件图无须有不同的首位零件号
表1 图（通用名） 内容 详情 图例 结构图（α图） 表示2D 和3D 线束轮廓 附表1 附表2 插接器图（β图） 表示端子种类和插接器排列 附表6 附表7 连线表（γ图） 表示电线类型和连接 附表8 附表9 4． 文字式样 （1） 数字 见TSZ1103G
注意下标文字仅可以用于注释
（2）平假名，片假名和汉字使用印刷体书写
X X X X 工程标准 TSZ1306G共48 页第1 页丰田公司工程管理部 第 4 次修改翻译 译校 起草： 摩擦材料部 材料工程I 部 注意：从接收本标准开 始，本标准的使用者 需 保 证 遵 守 以下保 密 义务
⑴ 本标准的使用者 ，在 相关 的工作结束不再 需 要 本标准时 ，或在 现 行 的标准文本修订 时 ，应 将 标准文本粉 碎 、焚 烧 消 毁 或退 还 XXXX
⑵ 使用本标准及技 术 条 款 应 在 XXXX 控 制下，事 先 未 经 丰田公司书面 同意，不得 对 第三 方泄 漏 任 何 内容

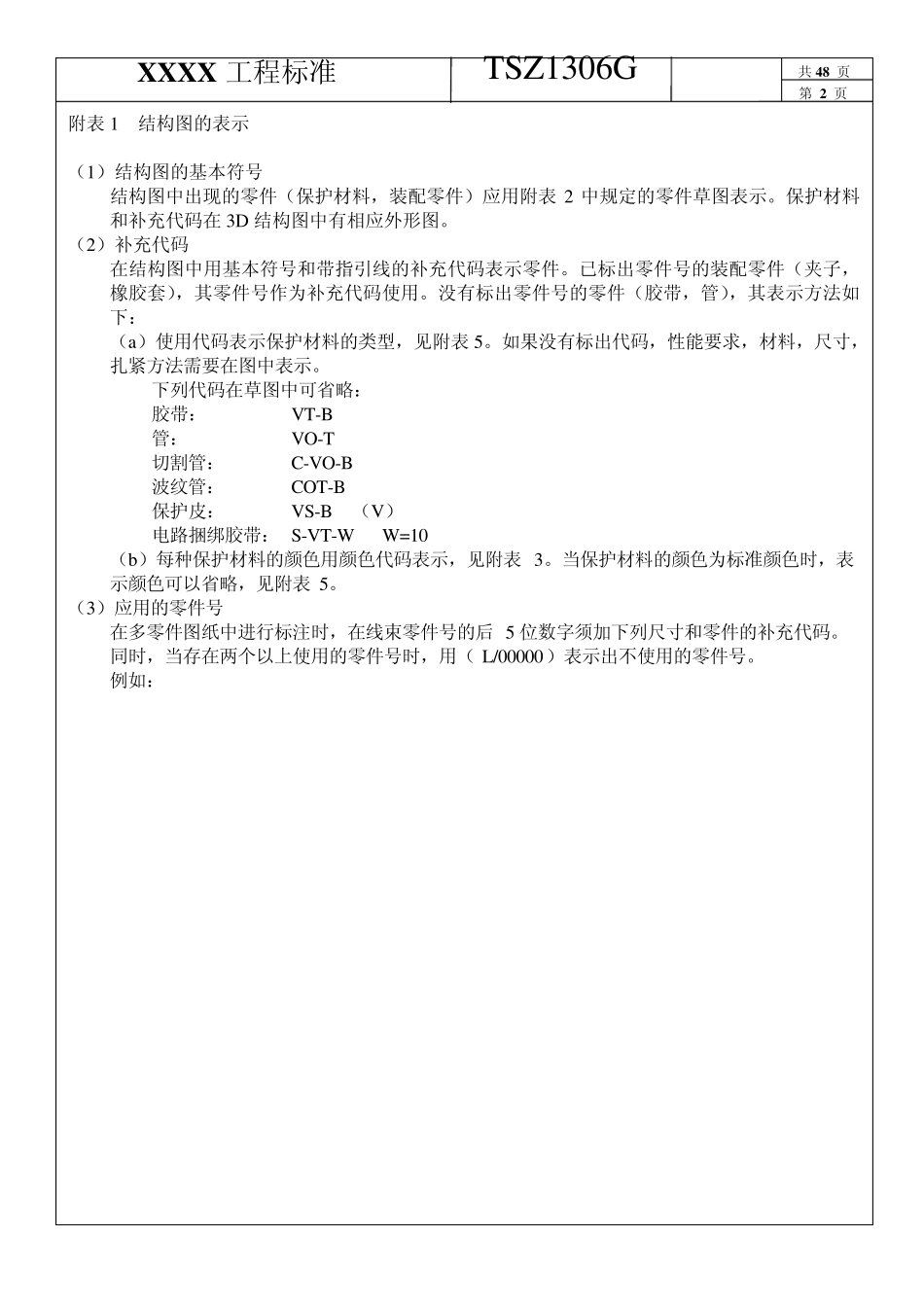

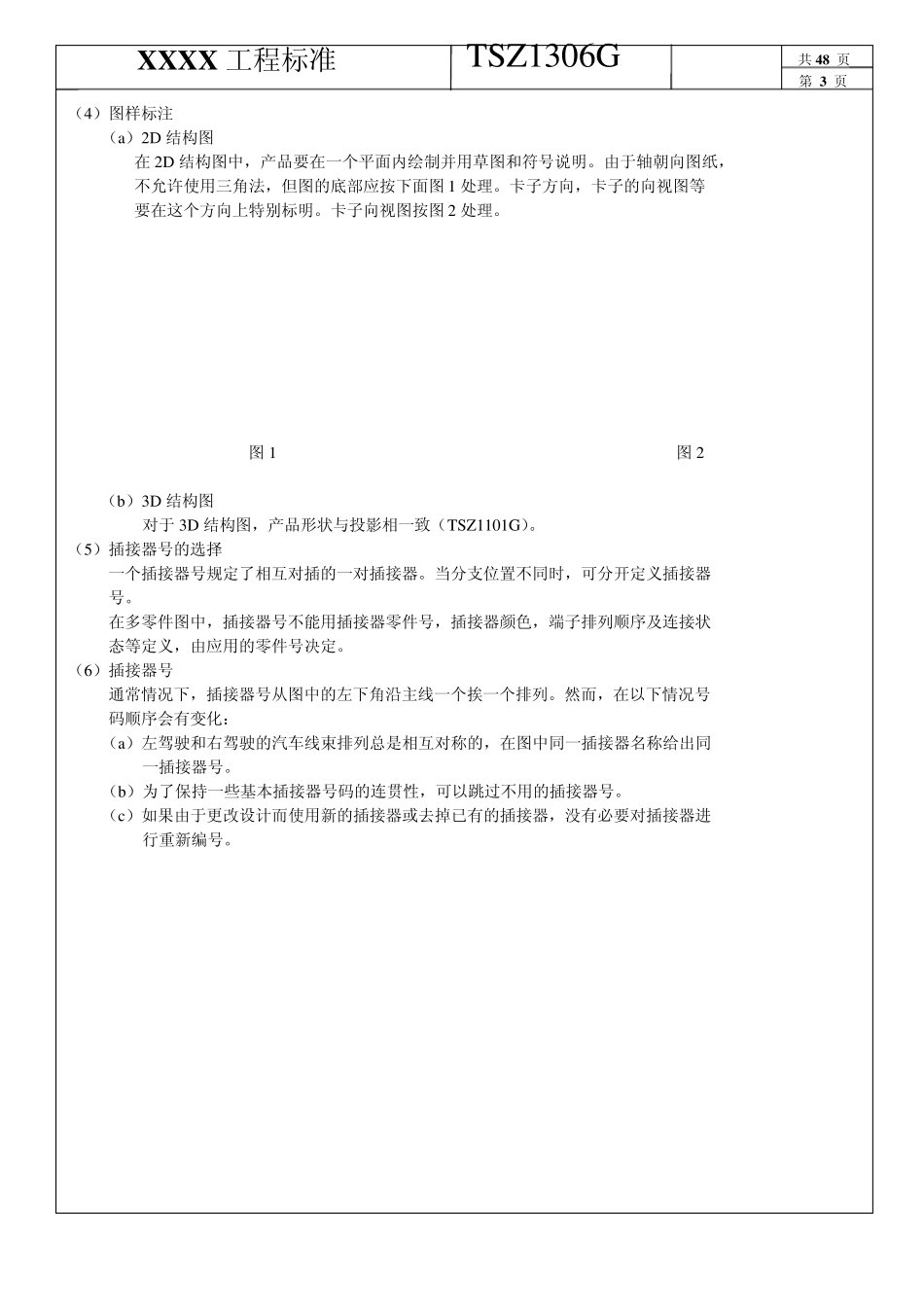

级 别 C 1 附表1 结构图的表示 （1）结构图的基本符号 结构图中出现的零件（保护材料，装配零件）应用附表2 中规定的零件草图表示
保护材料和补充代码在 3D 结
