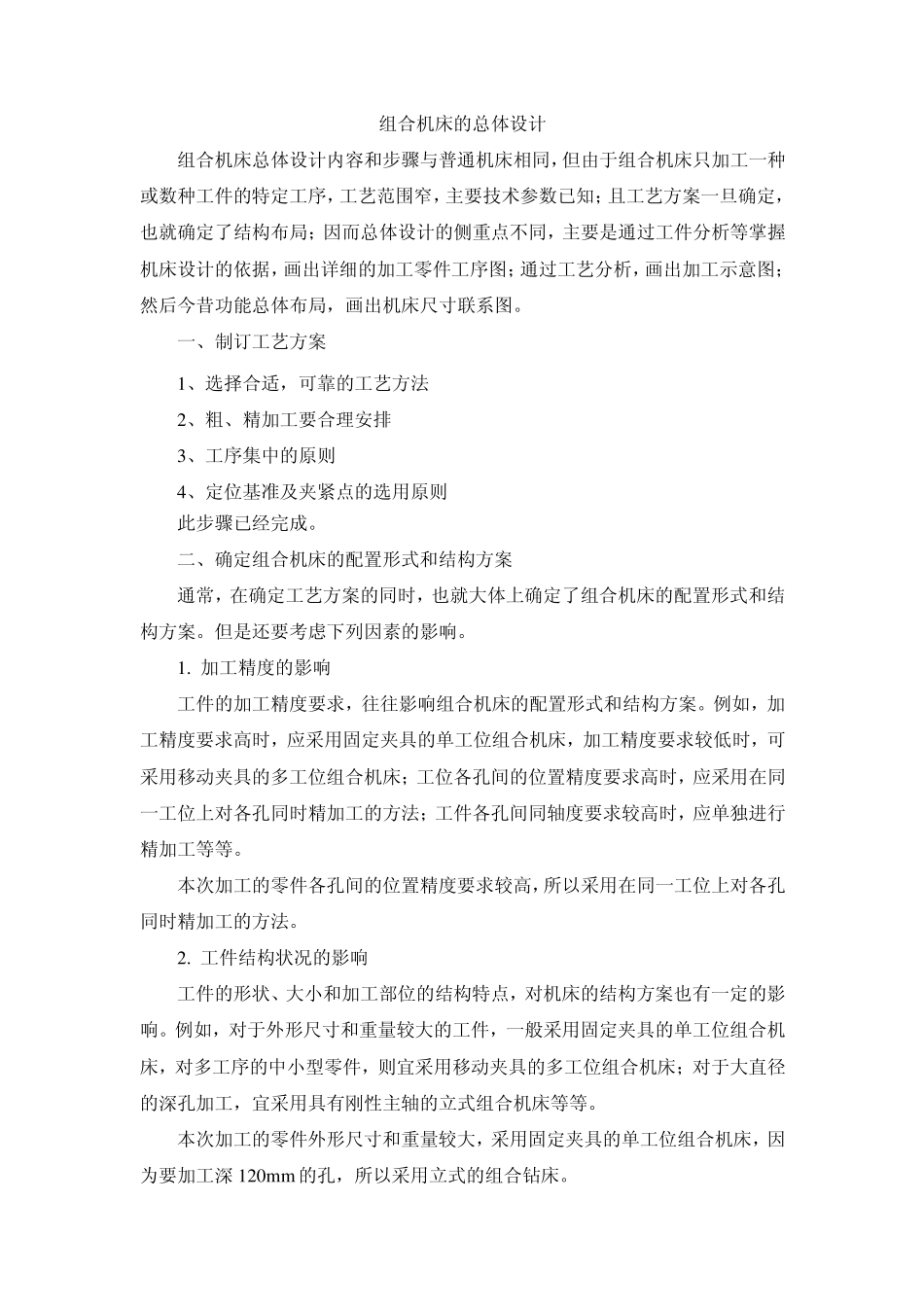

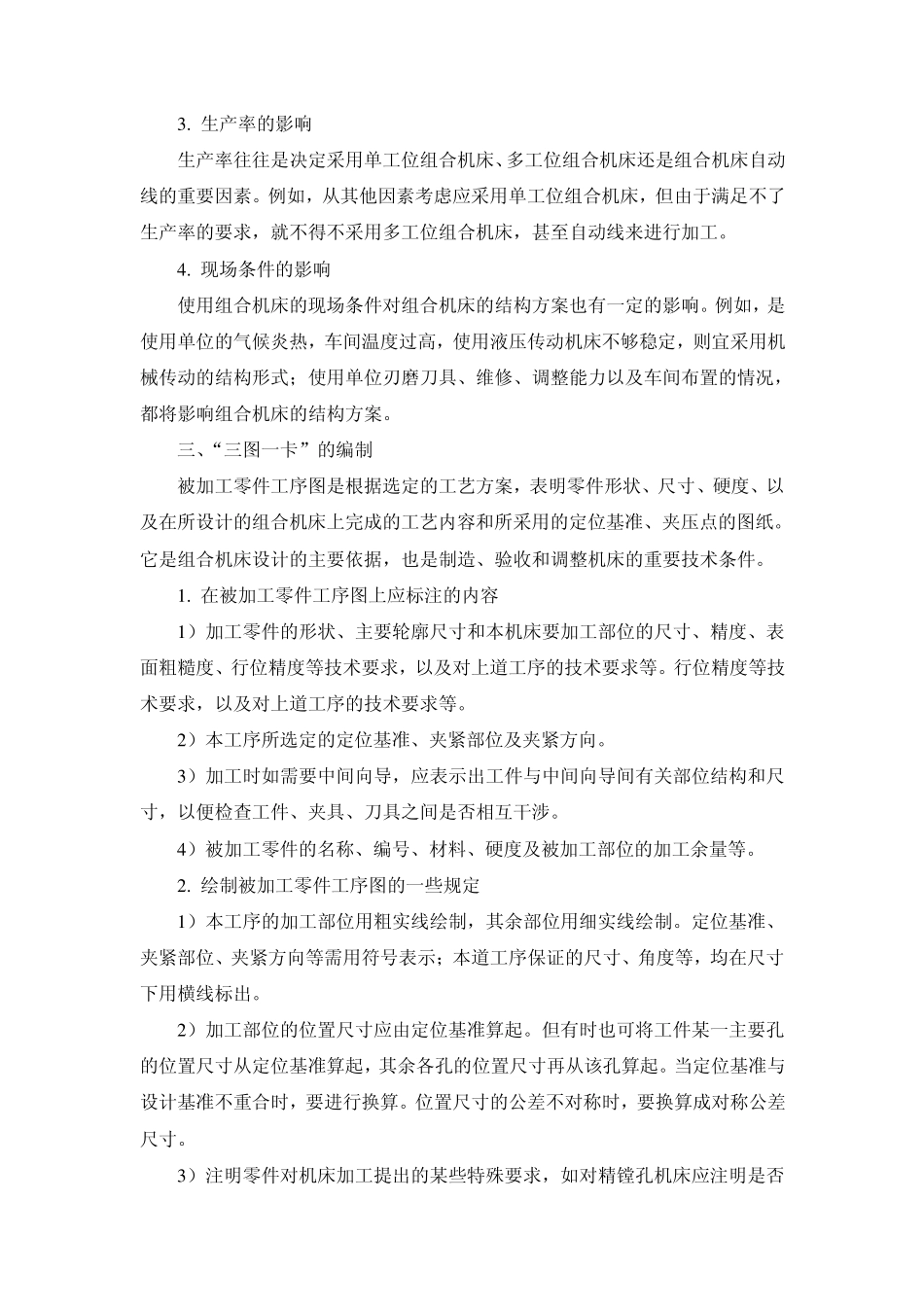

组合机床的总体设计 组合机床总体设计内容和步骤与普通机床相同，但由于组合机床只加工一种或数种工件的特定工序，工艺范围窄，主要技术参数已知；且工艺方案一旦确定，也就确定了结构布局；因而总体设计的侧重点不同，主要是通过工件分析等掌握机床设计的依据，画出详细的加工零件工序图；通过工艺分析，画出加工示意图；然后今昔功能总体布局，画出机床尺寸联系图。 一、制订工艺方案 1、选择合适，可靠的工艺方法 2、粗、精加工要合理安排 3、工序集中的原则 4、定位基准及夹紧点的选用原则 此步骤已经完成。 二、确定组合机床的配置形式和结构方案 通常，在确定工艺方案的同时，也就大体上确定了组合机床的配置形式和结构方案。但是还要考虑下列因素的影响。 1. 加工精度的影响 工件的加工精度要求，往往影响组合机床的配置形式和结构方案。例如，加工精度要求高时，应采用固定夹具的单工位组合机床，加工精度要求较低时，可采用移动夹具的多工位组合机床；工位各孔间的位置精度要求高时，应采用在同一工位上对各孔同时精加工的方法；工件各孔间同轴度要求较高时，应单独进行精加工等等。 本次加工的零件各孔间的位置精度要求较高，所以采用在同一工位上对各孔同时精加工的方法。 2. 工件结构状况的影响 工件的形状、大小和加工部位的结构特点，对机床的结构方案也有一定的影响。例如，对于外形尺寸和重量较大的工件，一般采用固定夹具的单工位组合机床，对多工序的中小型零件，则宜采用移动夹具的多工位组合机床；对于大直径的深孔加工，宜采用具有刚性主轴的立式组合机床等等。 本次加工的零件外形尺寸和重量较大，采用固定夹具的单工位组合机床，因为要加工深 120m m 的孔，所以采用立式的组合钻床。 3 . 生产率的影响 生产率往往是决定采用单工位组合机床、多工位组合机床还是组合机床自动线的重要因素。例如，从其他因素考虑应采用单工位组合机床，但由于满足不了生产率的要求，就不得不采用多工位组合机床，甚至自动线来进行加工。 4 . 现场条件的影响 使用组合机床的现场条件对组合机床的结构方案也有一定的影响。例如，是使用单位的气候炎热，车间温度过高，使用液压传动机床不够稳定，则宜采用机械传动的结构形式；使用单位刃磨刀具、维修、调整能力以及车间布置的情况，都将影响组合机床的结构方案。 三、“三图一卡”的编制 被加工零件工序图是根据选定的工艺方案，表明零件形状、尺寸、硬度、以及在...
