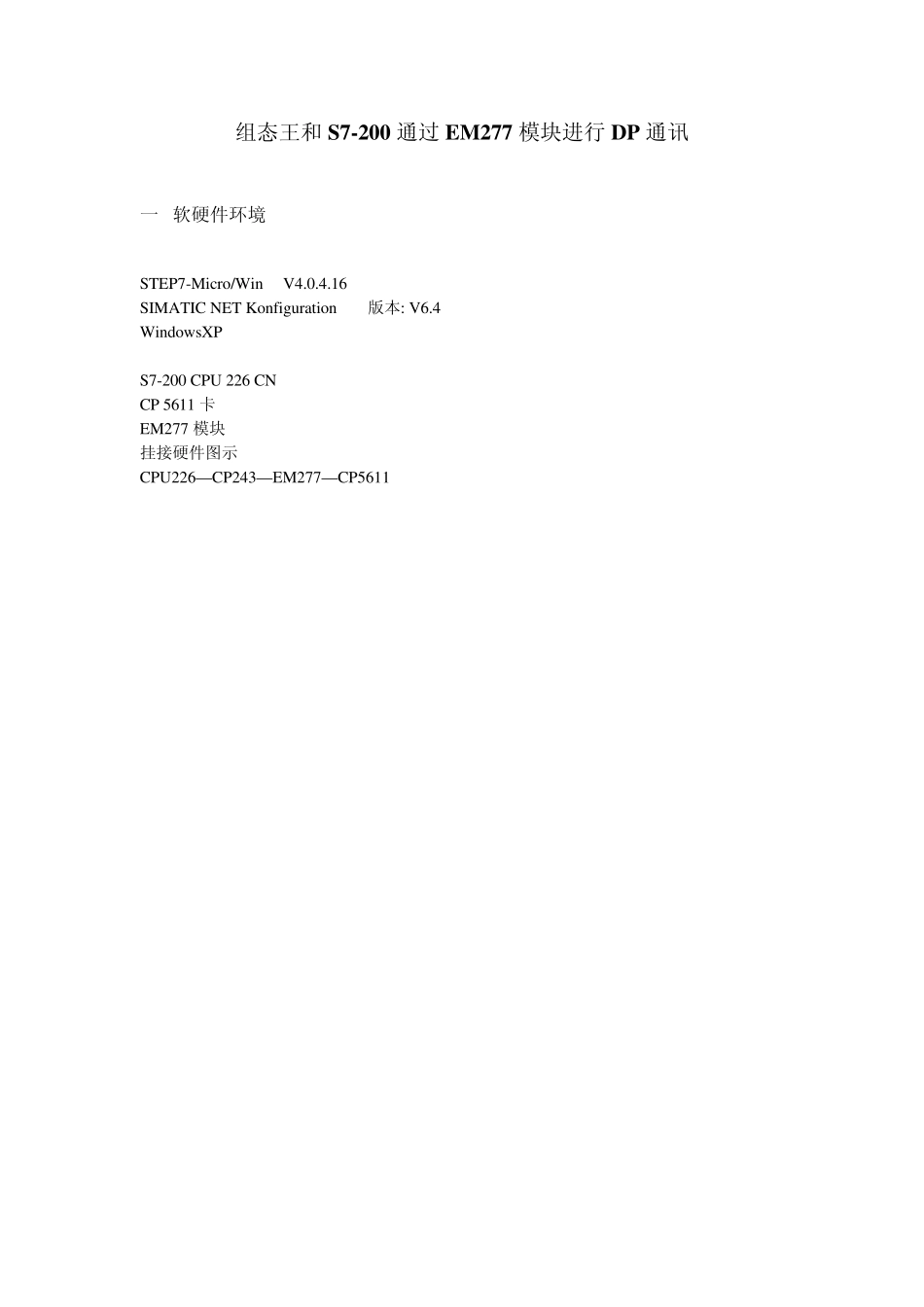

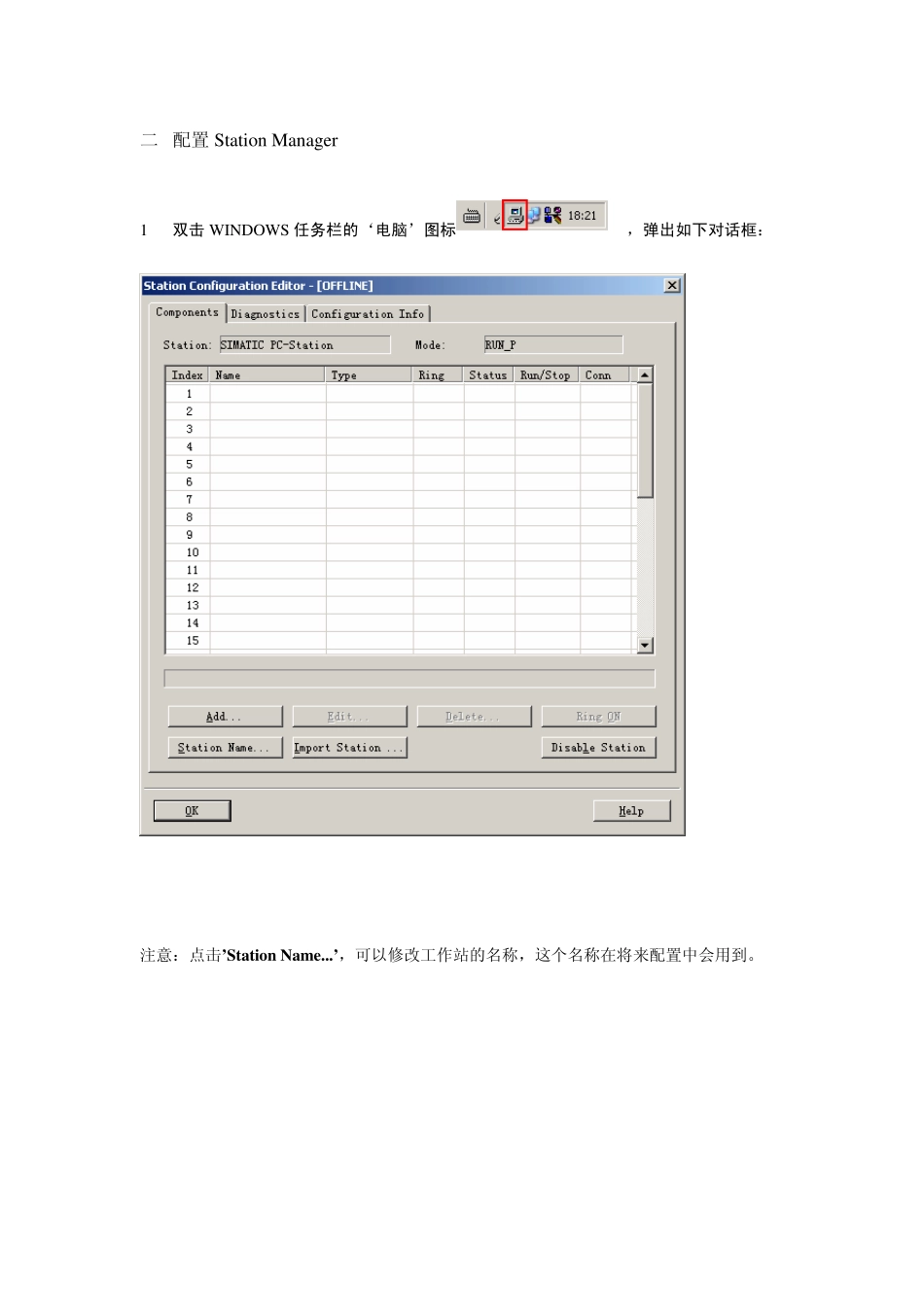

组态王和S7-200 通过EM277 模块进行DP 通讯 一 软硬件环境 STEP7-Micro/Win V4.0.4.16 SIMATIC NET Konfiguration 版本: V6.4 WindowsXP S7-200 CPU 226 CN CP 5611 卡 EM277 模块 挂接硬件图示 CPU226— CP243— EM277— CP5611 二 配置Station Manager 1 双击WINDOWS 任务栏的‘电脑’图标，弹出如下对话框： 注意：点击’Station Name...’，可以修改工作站的名称，这个名称在将来配置中会用到。 2 在对话框的空白处，右击选择’Add’，添加一个’Application’应用，索引号(Index)可以随意指定，此文档选择 1，如下： 单击’OK’，出现对话框 再点击OK，确定后，如下： 3 右击空白处，添加 CP5611 卡 确认后，弹出设置站号对话框 注意：Bu s profile 为‘DP’ 点击’OK’ 4 最终得到如下配置 三 通过 PC Manager 配置 Profibus-DP 网络 1 在桌面上或者通过WINDOWS’开始’菜单，在’程序’中找到’ SIMATIC NCM PC Manager’应用程序，并打开 2 点击’新建’图标，给定名称和选择好路径后，点击’OK’，新建个工程 在空白处右击，插入若干个站点，对于实现 Profibus-DP 通讯需要分别插入 (1) SIMATIC PC Station (2) PROFIBUS 操作后，如下： 3 修改SIMATIC PC Station(1) 为SIMATIC PC-Station，与弹出的名称取得一致 4 双击 PC Station 下的’Configuration’，进入 PC Station 组态环境 在第1 个位置，右击后，选择’Insert Object… ’ 插入一个Application 类似的，在 2 号位插入CP5611 卡 会弹出定义CP5611 通讯参数的对话框，选中’PROFIBUS(1)’，确定。 注意：此处要求设置 CP5611 卡地址；通过 Properties 按钮，可查看配置详细信息。 双击生成的CP 5611， 选择DP master，在Assigned application 中选择 Application 。 5 安装EM277 的GSD 文件 点击’Options’ÎInstall GSD File，选择对应于 EM277 的GSD 文件，此文件可根据定货号从西门子公司得到。 正确安装后，在目录中可得到 EM 277 PROFIBUS-DP 模块，如下： 6 配置EM277 为从站（Slav e） 用鼠标把 EM 277 PROFIBUS-DP 拖到总线上，在弹出的对话框中设置属性 注意：Address 为EM277 在PROFIBUS-DP 网络中的站号；通过Properties 按钮，可查看配置详细信息。 成功配置后，所示如下 单击点开 EM 277 PROFIBU S-DP,...
