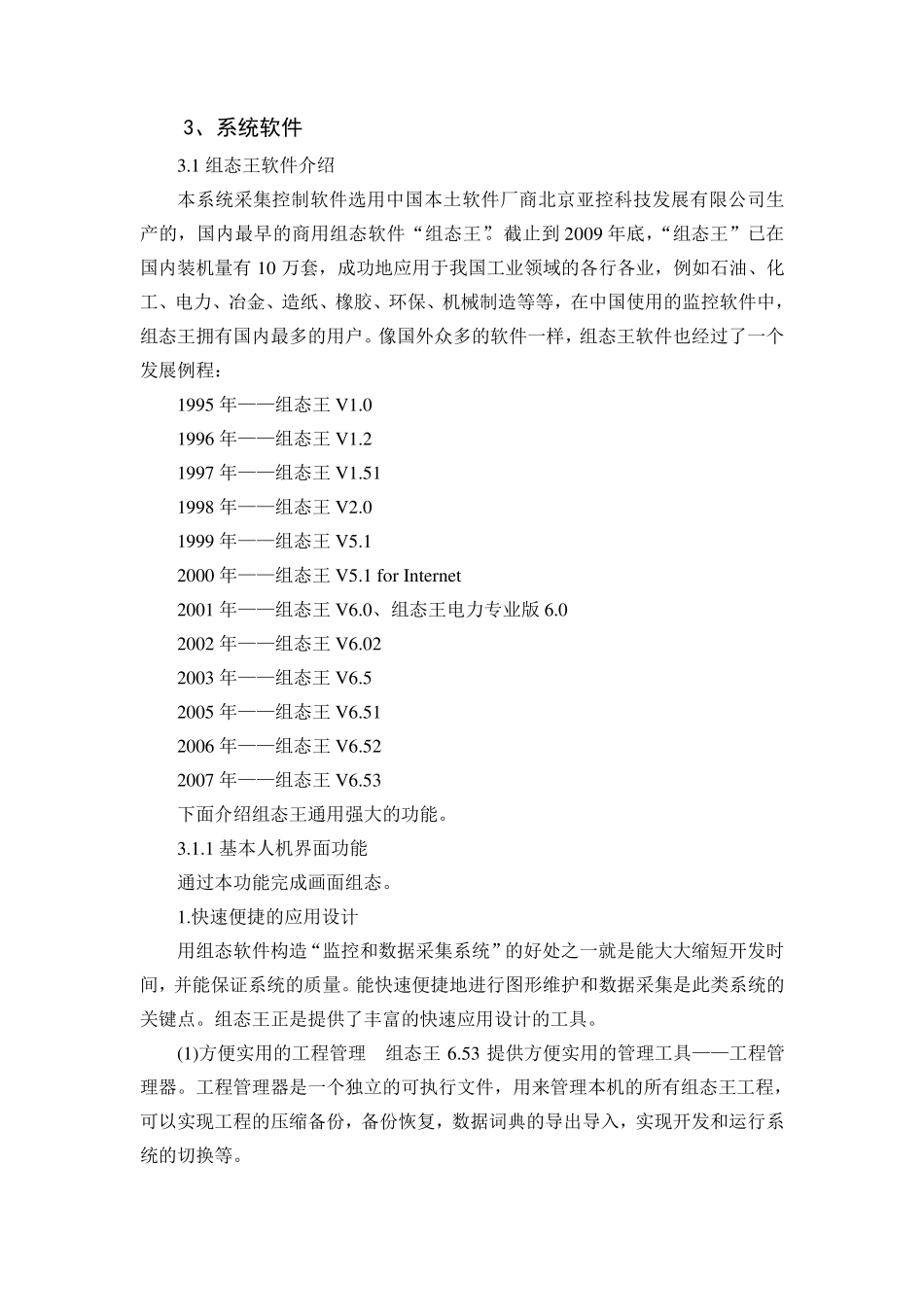

3、系统软件 3.1 组态王软件介绍 本系统采集控制软件选用中国本土软件厂商北京亚控科技发展有限公司生产的，国内最早的商用组态软件“组态王”。截止到2009 年底，“组态王”已在国内装机量有10 万套，成功地应用于我国工业领域的各行各业，例如石油、化工、电力、冶金、造纸、橡胶、环保、机械制造等等，在中国使用的监控软件中，组态王拥有国内最多的用户。像国外众多的软件一样，组态王软件也经过了一个发展例程： 1995 年——组态王V1.0 1996 年——组态王V1.2 1997 年——组态王V1.51 1998 年——组态王V2.0 1999 年——组态王V5.1 2000 年——组态王V5.1 for Internet 2001 年——组态王V6.0、组态王电力专业版 6.0 2002 年——组态王V6.02 2003 年——组态王V6.5 2005 年——组态王V6.51 2006 年——组态王V6.52 2007 年——组态王V6.53 下面介绍组态王通用强大的功能。 3.1.1 基本人机界面功能 通过本功能完成画面组态。 1.快速便捷的应用设计 用组态软件构造“监控和数据采集系统”的好处之一就是能大大缩短开发时间，并能保证系统的质量。能快速便捷地进行图形维护和数据采集是此类系统的关键点。组态王正是提供了丰富的快速应用设计的工具。 (1)方便实用的工程管理 组态王6.53 提供方便实用的管理工具——工程管理器。工程管理器是一个独立的可执行文件，用来管理本机的所有组态王工程，可以实现工程的压缩备份，备份恢复，数据词典的导出导入，实现开发和运行系统的切换等。 (2).集成的开发环境 最新设计的组态王工程浏览器为用户提供了便利的集成开发环境。工程设计者可以在工程浏览器中查看工程的各个部分，可以查看画面、数据库、配置通讯驱动程序、设计报表；可以完成系统的大部分配置。 工程浏览器采用树形结构，操作简单方便，容易接受。在工程浏览器中，用户也可以方便地切换到组态王开发环境和运行环境。 (3).功能强大、易用的绘图工具 目前用简单的示意性图形已经不足以表示工业现场复杂的生产过程，用户普遍要求更加丰富多彩、生动逼真的画面。为满足此要求，组态王提供了丰富的绘图工具，并尽可能使绘图工具的使用方法容易掌握。 组态王工具箱中提供的绘图工具包括直线、折线、圆弧、矩形（方形）、圆角矩形、圆形（椭圆）等工具。它们的使用方法与一般绘图软件（如“画笔”）大致相同，设计者不需专门的培训即可使用。 (4).灵活的便捷菜单 使用组态王的过程中，用户可以...
