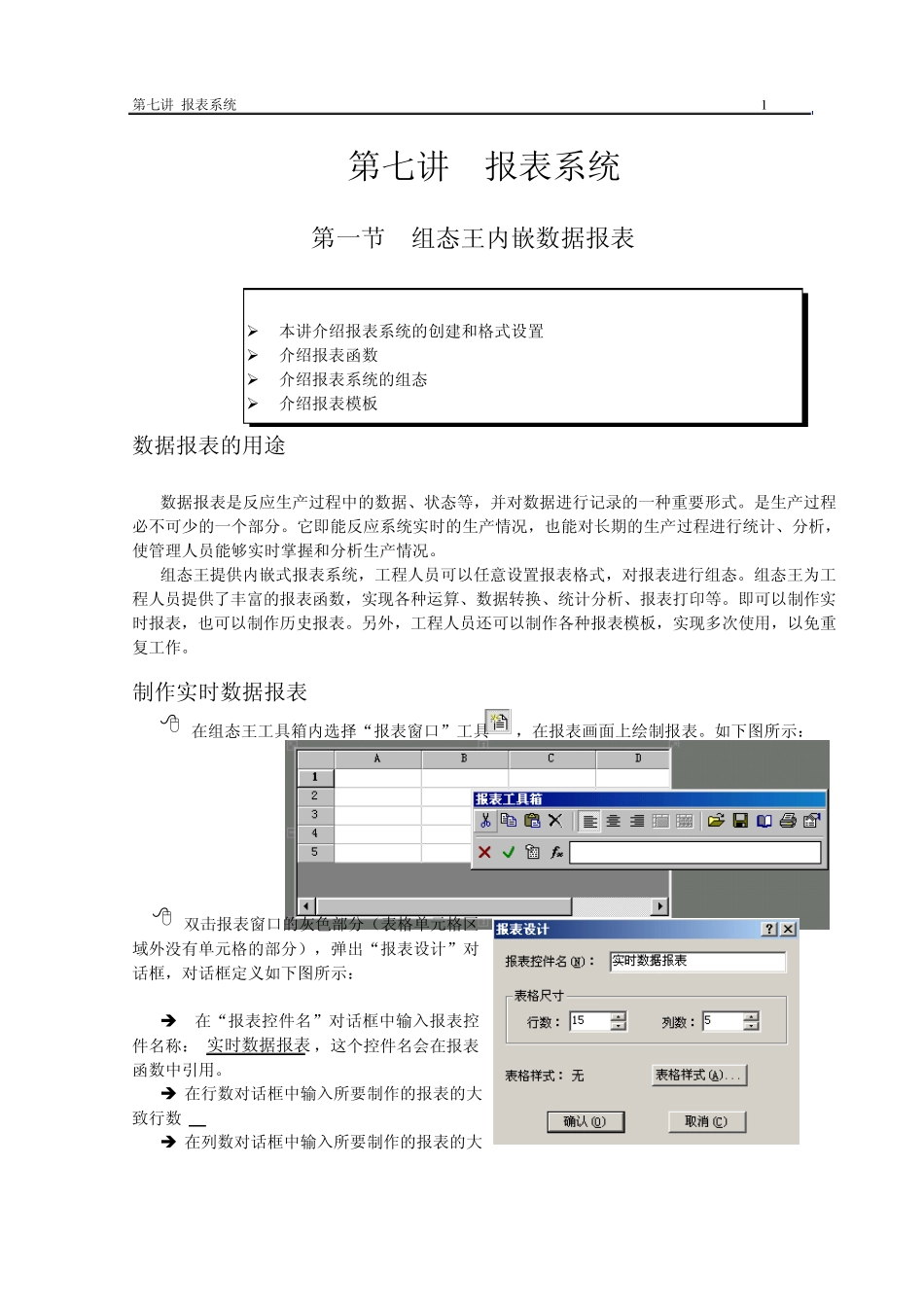

第七讲 报表系统 1 第七讲 报表系统 第一节 组态王内嵌数据报表 数据报表的用途 数据报表是反应生产过程中的数据、状态等，并对数据进行记录的一种重要形式。是生产过程必不可少的一个部分。它即能反应系统实时的生产情况，也能对长期的生产过程进行统计、分析，使管理人员能够实时掌握和分析生产情况。 组态王提供内嵌式报表系统，工程人员可以任意设置报表格式，对报表进行组态。组态王为工程人员提供了丰富的报表函数，实现各种运算、数据转换、统计分析、报表打印等。即可以制作实时报表，也可以制作历史报表。另外，工程人员还可以制作各种报表模板，实现多次使用，以免重复工作。 制作实时数据报表 在组态王工具箱内选择“报表窗口”工具，在报表画面上绘制报表。如下图所示： 双击报表窗口的灰色部分（表格单元格区域外没有单元格的部分），弹出“报表设计”对话框，对话框定义如下图所示： 在“报表控件名”对话框中输入报表控件名称： 实时数据报表 ，这个控件名会在报表函数中引用。 在行数对话框中输入所要制作的报表的大致行数 15 在列数对话框中输入所要制作的报表的大 本讲介绍报表系统的创建和格式设置 介绍报表函数 介绍报表系统的组态 介绍报表模板 第七讲 报表系统 2 致列数 6 单击对话框的“确认”按钮。则组态王报表画面如下图所示： 设置表头格式 设计表头：选中“b1”到“e2”的单元格区域，从报表工具箱上单击“合并单元格”按钮，在报表工具箱的编辑框里输入文本“实时数据报表”，单击“输入”按钮；或双击合并的单元格，使输入光标位于该单元格中，然后输入上述文本。单击报表工具箱中的“设置单元格格式”按钮，设置单元格格式如下：数字—常规；字体—隶书、规则、一号、红色；对齐方式：水平—居中，垂直—居中；图案—设置单元格底纹颜色为灰色。如下图所示。 设计报表时间 在单元格“d3”中显示当前日期，双击该单元格，然后输入函数“=Date（$年，$月，$日）”。“e3”中显示当前时间，双击该单元格，然后输入“=Time($时，$分，$秒)”。设置单元格“d3”的格式为：常规—日期（YYYY年 MM月 DD 日）。设置单元格“e3”的格式为：常规—时间（XX时XX分 XX秒）。设置如下图所示： 设计报表格式——显示变量的实时值 第七讲 报表系统 3 1、利用数据改变命令语言和报表函数。在a4单元格中输入“原料油液位”文本值，再...
