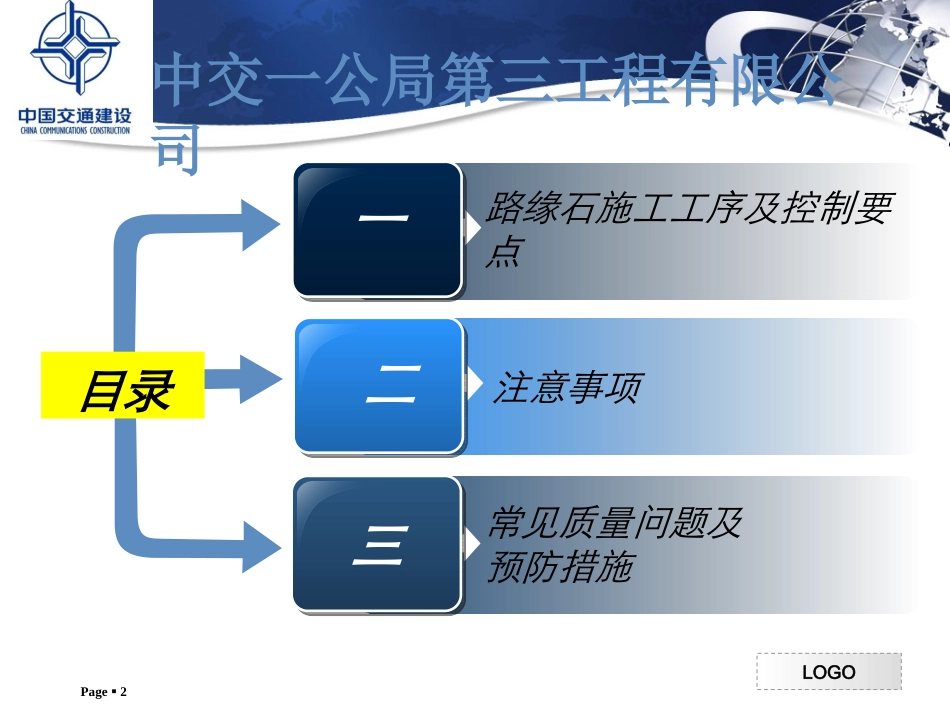

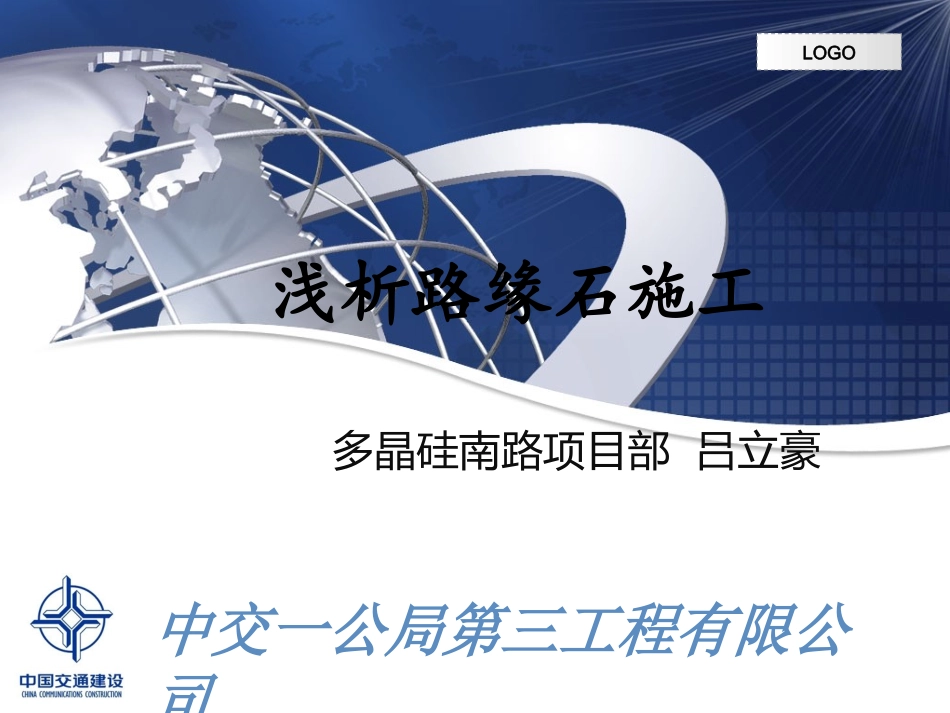

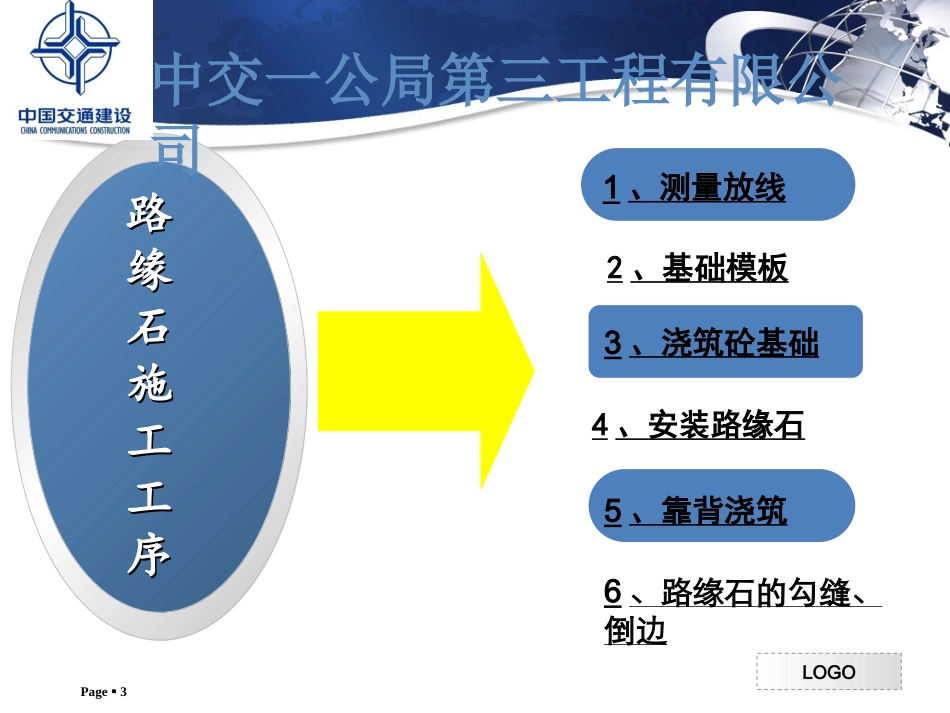

LOGO中交一公局第三工程有限公司浅析路缘石施工多晶硅南路项目部吕立豪LOGOPage2目录一二三路缘石施工工序及控制要点注意事项常见质量问题及预防措施中交一公局第三工程有限公司LOGOPage32、基础模板1、测量放线3、浇筑砼基础5、靠背浇筑路路缘缘石石施施工工工工序序中交一公局第三工程有限公司4、安装路缘石6、路缘石的勾缝、倒边LOGOPage4路面中线校核并按图纸要求放出路缘石的控制桩，直线段桩距宜为10～15m；曲线段桩距宜为5～10m；路口处桩距宜为1～5m。要点控制：1.1测量放线时应对路面中线进行校核，路缘石安装完成后确保路面宽度符合设计要求。1.2路缘石的控制桩宜采用带有明显标志的水泥钢钉钉进。如：水泥钉顶部绑上红布条，并在红布条上用油笔写明桩号，便于后面基础以及缘石安装施工时标高的控制。中交一公局第三工程有限公司LOGOPage5根据控制桩的位置打好墨线，以线为准，按设计要求宽度支模。要点控制：2.1模板支设前应将基础范围内路面清扫干净，确保模板的稳定及模板与路面接缝的严密、不漏浆。2.2模板两侧钢钎需钉牢，用平撑与斜撑支撑顶牢以确保模板的牢固稳定，预防基础浇筑、振捣时产生的压力造成变形、跑模、漏浆等现象。2.3模板检查完成后，根据控制桩桩号高程在模板内侧挂线，以保证缘石基础的高度。中交一公局第三工程有限公司LOGOPage6中交一公局第三工程有限公司LOGOPage7按照设计要求浇筑混凝土，砼基础达到一定强度后方可安装路缘石。要点控制：3.1混凝土浇筑前需对支设好的模板进行检查，确保模板的牢固稳定，以及模板的直顺度、模内尺寸等是否符合图纸设计及规范要求。中交一公局第三工程有限公司LOGOPage83.2浇筑前保证模内底部的干净，无尘土、垃圾等杂物，在浇筑混凝土前应在模板内部进行洒水湿润，确保混凝土强度不受影响。3.3混凝土浇筑开始后，要对放入的混凝土进行振捣，振捣时以防发生漏振、移动距离过大、振捣时间不够、距离模板过近造成模板变形、跑模等现象，影响基础的外观、质量等。中交一公局第三工程有限公司LOGOPage93.4缘石的底座基础达到一定强度后进行拆模，拆模过程中要保证其底座表面及棱角不受损坏。3.5模板拆除后应及时覆盖薄膜并洒水养生。中交一公局第三工程有限公司LOGOPage10安装路缘石时，按照图纸设计厚度铺砌砂浆，砂浆应饱满，厚度均匀，按设计标高安装路缘石。安砌好的路缘石要求顺直圆滑，顶面平整，符合设计标高要求。要点控制：4.1路缘石安装前应在缘石基础上对应水泥钉位置竖立一块路缘石作为挂线的控制桩，并根据水泥钉的高程数据用水平尺在挂线控制桩上标记出挂线的位置与高度；沿缘石内侧每隔十米挂线，并进行细微的调整保证路缘石顺直，顶面平整。中交一公局第三工程有限公司LOGOPage114.2缘石应以干硬性砂浆铺砌调平，砂浆应饱满、厚度均匀，砂浆的铺砌厚度要满足图纸设计及规范要求。中交一公局第三工程有限公司LOGOPage12路缘石安装检查合格后，应立即浇筑缘石靠背挡块，并振捣密实，洒水养护。要点控制：5.1路缘石安装完成后，应及时对路缘石的线性、顶面平整度、高程进行检查；检查合格段落立即进行靠背挡块的浇筑。5.2浇筑靠背前应将模板内部多余砂浆清理干净并洒水湿润，确保靠背与底座连接的稳固性。中交一公局第三工程有限公司LOGOPage13中交一公局第三工程有限公司5.3缘石靠背浇筑时应内外两侧同时浇筑，工人浇筑混凝土以及振捣时要避免对路缘石的碰撞而造成路缘石的倾斜。5.4路缘石靠背浇筑完成后，应对靠背进行覆盖、养护LOGOPage14勾缝前将路缘石缝内的土及杂物清理干净；勾缝完成后按图纸要求尺寸倒边。要点控制：6.1路缘石勾缝应密实，并将多余的水泥砂浆或勾缝胶清理干净。6.2路缘石倒边过程中要注意路面的保护防止污染，可在倒边段落铺设彩条布等。中交一公局第三工程有限公司LOGOPage15选料安装前必须选料，缺棱掉角、颜色不一、开裂及几何尺寸等不符合质量要求，严禁使用安装。1、路缘石进场后，厂家应提供产品强度、规格尺寸等技术资料及产品合格证。2、路缘石一般分为石质路缘石与预制混凝土路缘石，路缘石进场后我们应根据城镇道路施工规范对进场的路...
