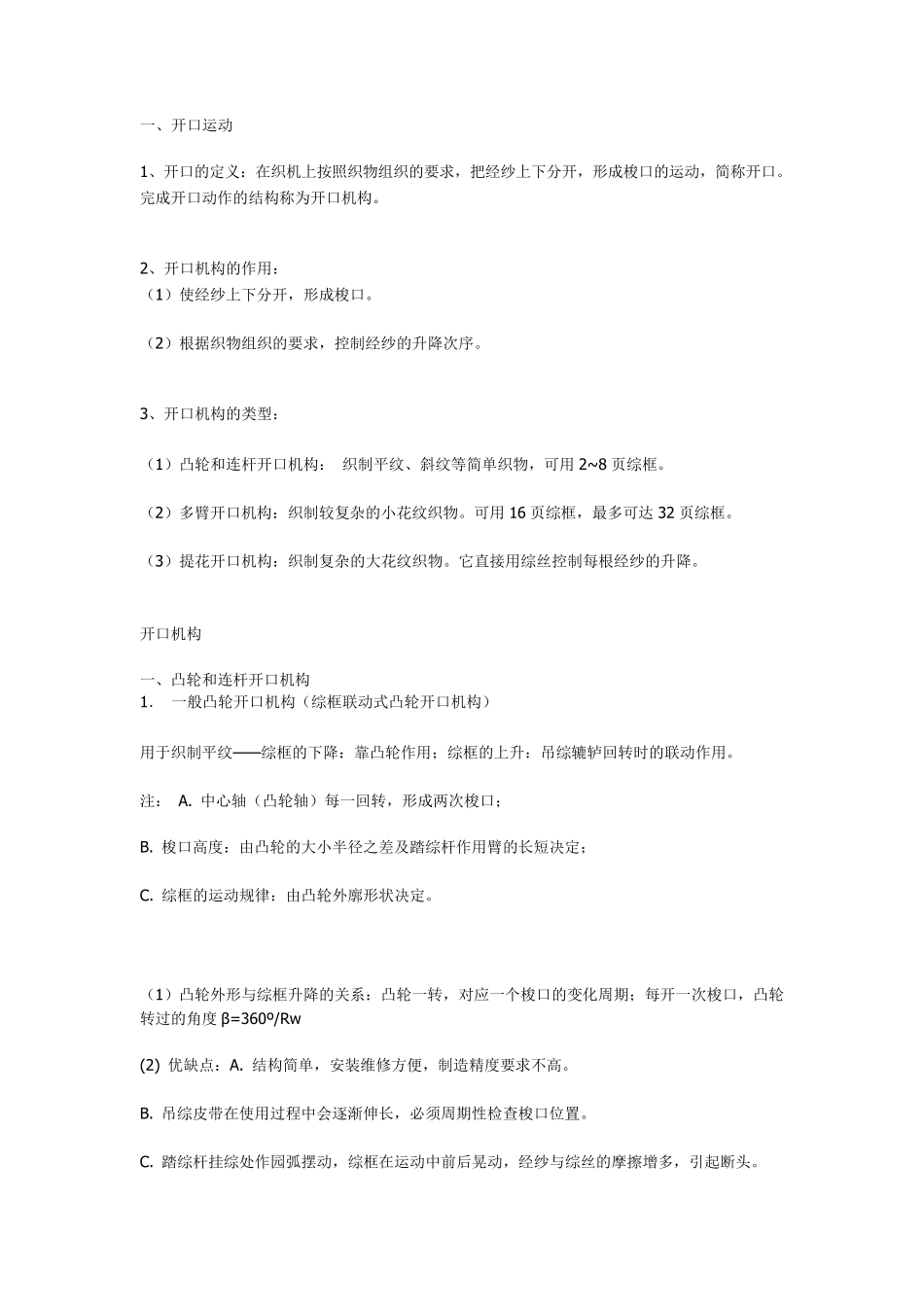

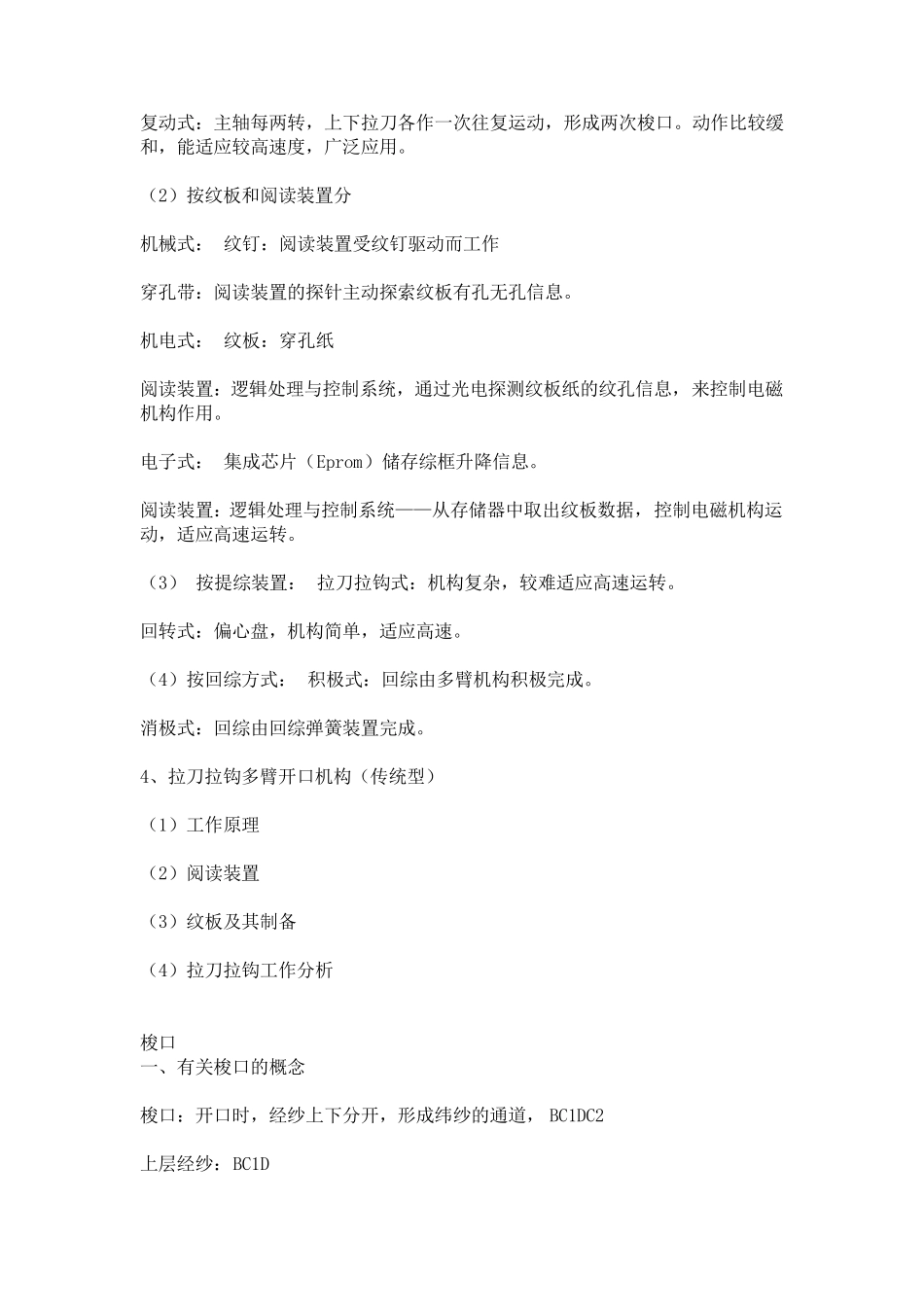

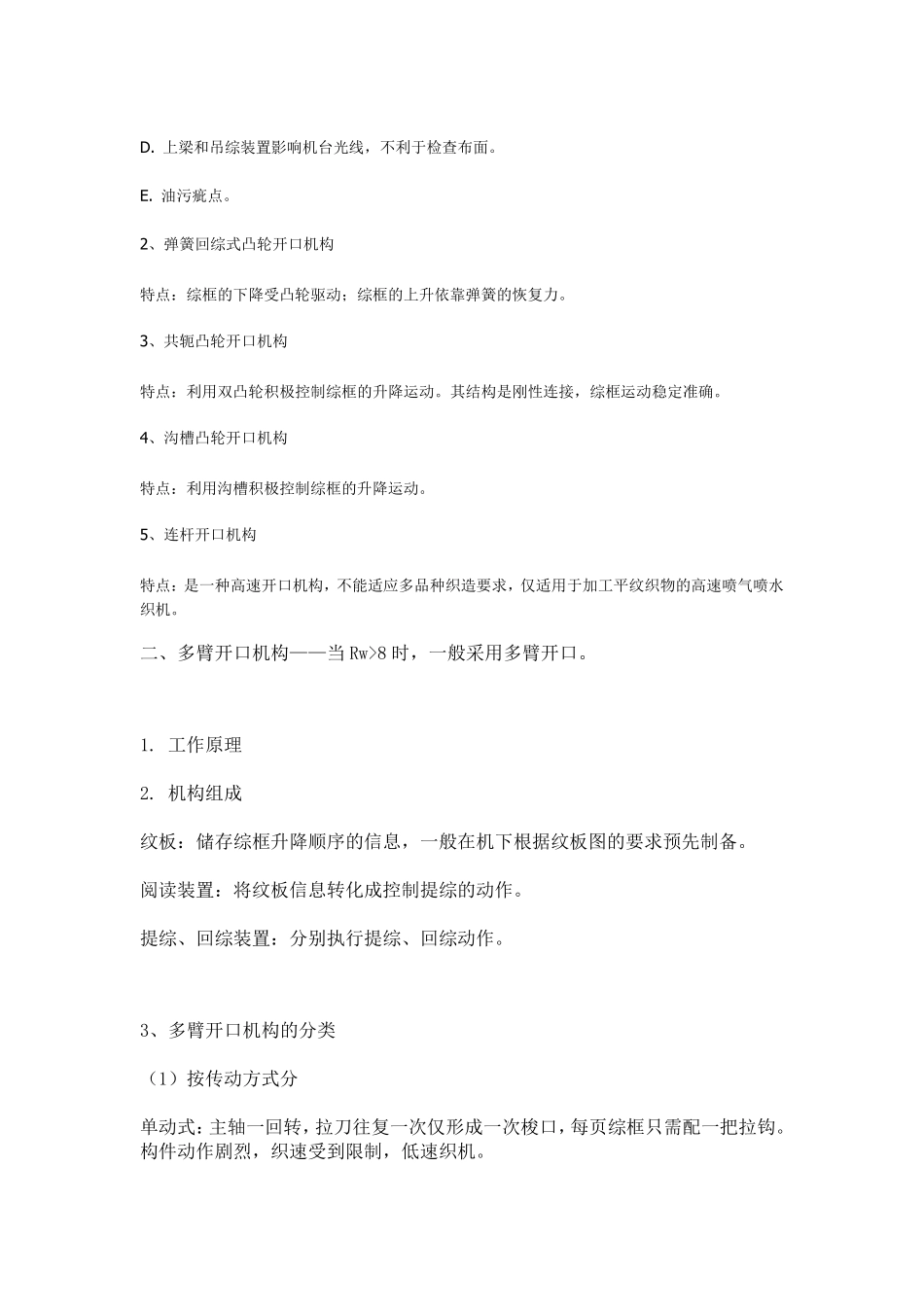

一、开口运动 1、开口的定义：在织机上按照织物组织的要求，把经纱上下分开，形成梭口的运动，简称开口。完成开口动作的结构称为开口机构。 2、开口机构的作用： （1）使经纱上下分开，形成梭口。 （2）根据织物组织的要求，控制经纱的升降次序。 3、开口机构的类型： （1）凸轮和连杆开口机构： 织制平纹、斜纹等简单织物，可用 2~8 页综框。 （2）多臂开口机构：织制较复杂的小花纹织物。可用 16 页综框，最多可达 32 页综框。 （3）提花开口机构：织制复杂的大花纹织物。它直接用综丝控制每根经纱的升降。 开口机构 一、凸轮和连杆开口机构 1． 一般凸轮开口机构（综框联动式凸轮开口机构） 用于织制平纹——综框的下降：靠凸轮作用；综框的上升：吊综辘轳回转时的联动作用。 注： A. 中心轴（凸轮轴）每一回转，形成两次梭口； B. 梭口高度：由凸轮的大小半径之差及踏综杆作用臂的长短决定； C. 综框的运动规律：由凸轮外廓形状决定。 （1）凸轮外形与综框升降的关系：凸轮一转，对应一个梭口的变化周期；每开一次梭口，凸轮转过的角度 β=360º/Rw (2) 优缺点：A. 结构简单，安装维修方便，制造精度要求不高。 B. 吊综皮带在使用过程中会逐渐伸长，必须周期性检查梭口位置。 C. 踏综杆挂综处作园弧摆动，综框在运动中前后 晃 动，经纱与综丝的摩 擦 增 多，引 起 断 头 。 D. 上梁和吊综装置影响机台光线，不利于检查布面。 E. 油污疵点。 2、弹簧回综式凸轮开口机构 特点：综框的下降受凸轮驱动；综框的上升依靠弹簧的恢复力。 3、共轭凸轮开口机构 特点：利用双凸轮积极控制综框的升降运动。其结构是刚性连接，综框运动稳定准确。 4、沟槽凸轮开口机构 特点：利用沟槽积极控制综框的升降运动。 5、连杆开口机构 特点：是一种高速开口机构，不能适应多品种织造要求，仅适用于加工平纹织物的高速喷气喷水织机。 二、多臂开口机构——当 Rw>8 时，一般采用多臂开口。 1. 工作原理 2. 机构组成 纹板：储存综框升降顺序的信息，一般在机下根据纹板图的要求预先制备。 阅读装置：将纹板信息转化成控制提综的动作。 提综、回综装置：分别执行提综、回综动作。 3、多臂开口机构的分类 （1）按传动方式分 单动式：主轴一回转，拉刀往复一次仅形成一次梭口，每页综框只需配一把拉钩。构件动作剧烈，织速受到限制，低 速织机。 复动式：主轴每两转，上下拉刀各作一次往复运动...
