经典实用模块电路设计(单片机篇)VIP免费

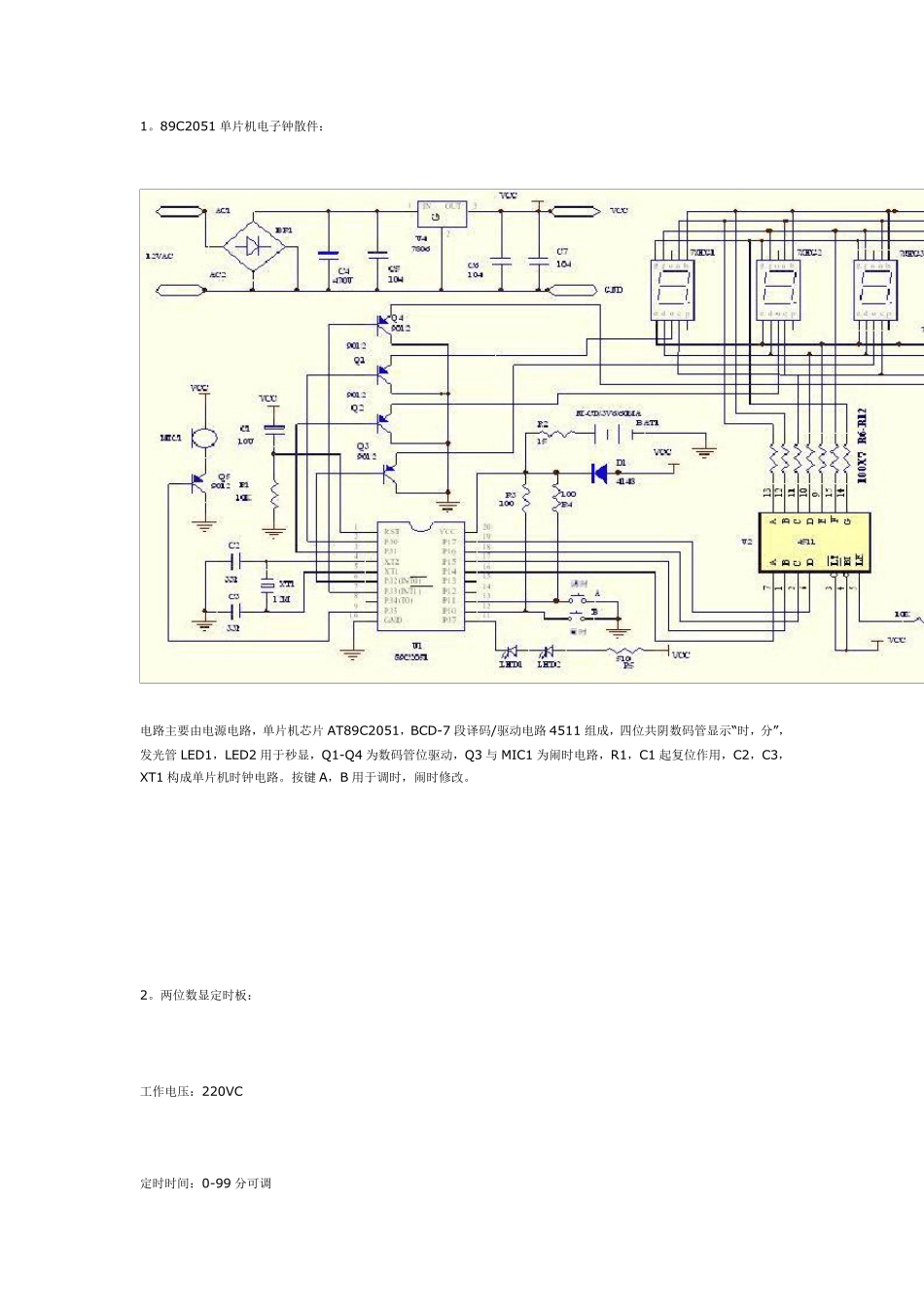

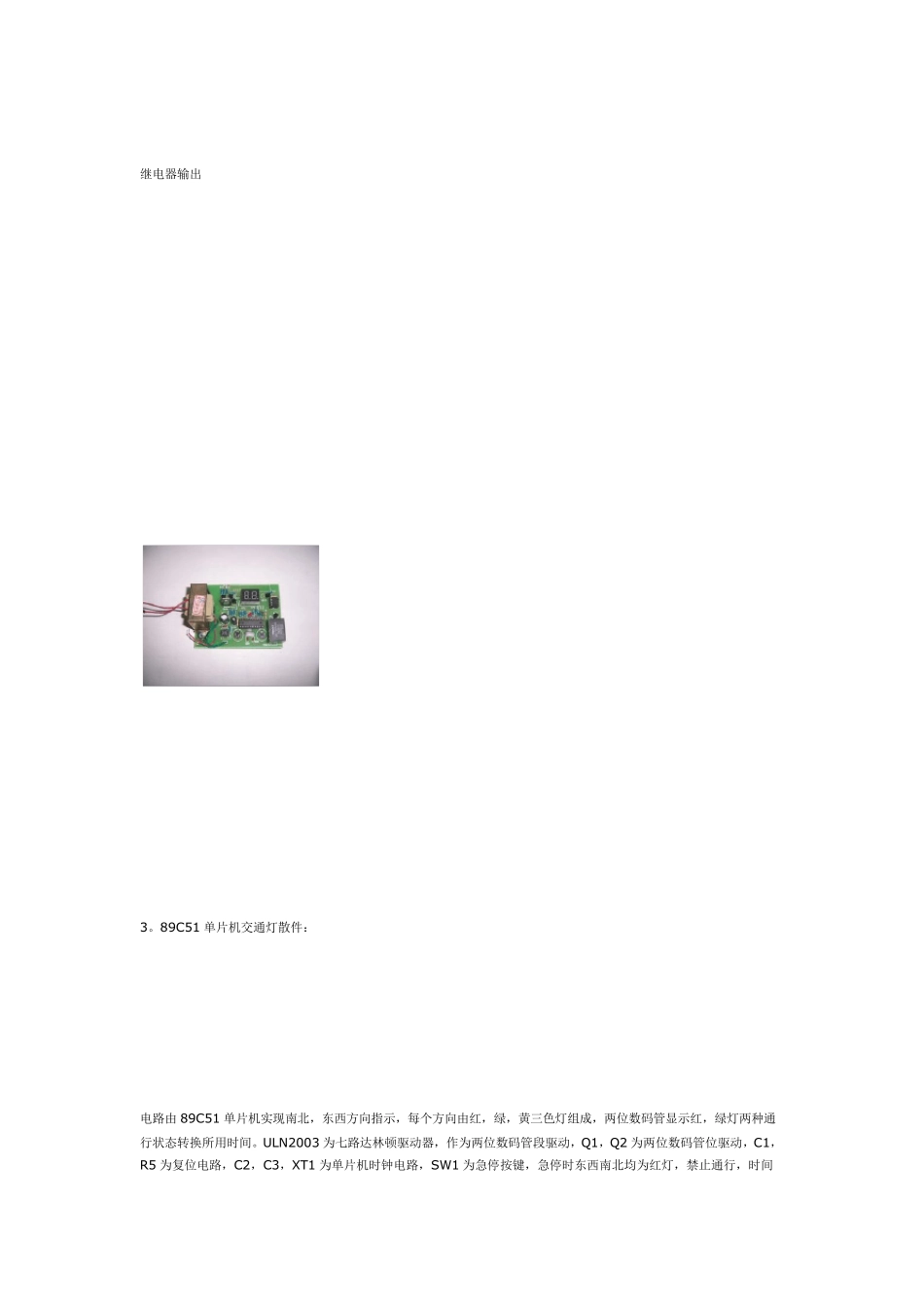

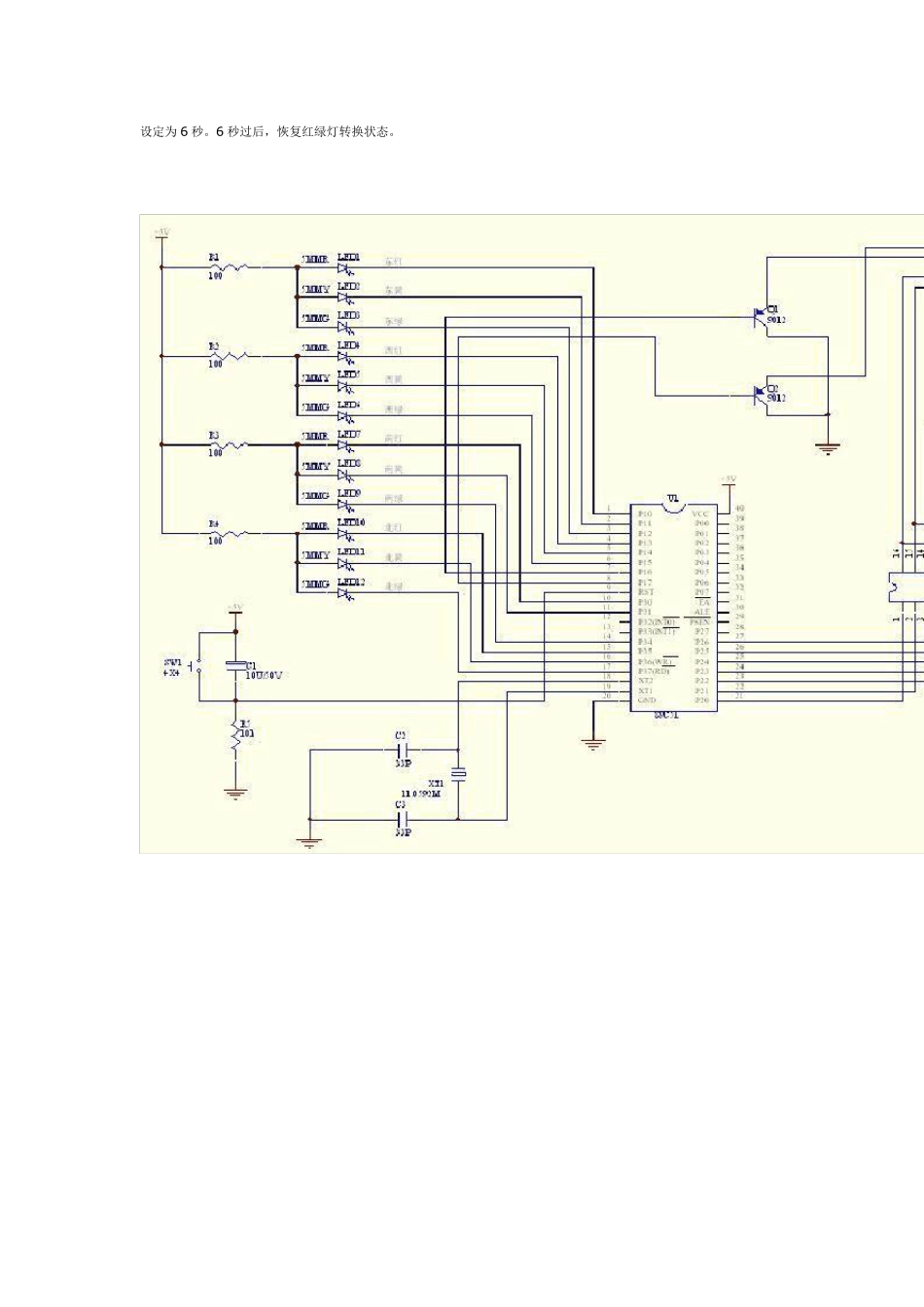

1。89C2051 单片机电子钟散件： 电路主要由电源电路，单片机芯片 AT89C2051，BCD-7 段译码/驱动电路 4511 组成，四位共阴数码管显示“时，分”，发光管 LED1，LED2 用于秒显，Q1-Q4 为数码管位驱动，Q3 与 MIC1 为闹时电路，R1，C1 起复位作用，C2，C3，XT1 构成单片机时钟电路。按键 A，B 用于调时，闹时修改。 2。两位数显定时板： 工作电压：220VC 定时时间：0-99 分可调 继电器输出 3。89C51 单片机交通灯散件： 电路由 89C51 单片机实现南北，东西方向指示，每个方向由红，绿，黄三色灯组成，两位数码管显示红，绿灯两种通行状态转换所用时间。ULN2003 为七路达林顿驱动器，作为两位数码管段驱动，Q1，Q2 为两位数码管位驱动，C1，R5 为复位电路，C2，C3，XT1 为单片机时钟电路，SW1 为急停按键，急停时东西南北均为红灯，禁止通行，时间设定为6 秒。6 秒过后，恢复红绿灯转换状态。 4 。四位数显定时/计数器散件 ： 5 。两位数显定时器散件： 6。八路 89C2051 多花样闪灯散件： 7。十三路单片机多花样闪灯散件： 采用 89C2051 单片机设计，13 路发光管输出，程序设计成模拟霓虹灯扫描程序：左流水，右流水，开幕，闭幕。。。。。。闪光变化多达十多种，本电路每路可带许多发光管，外接可控硅控制板可控制霓虹灯，作为广告控制板使用。 8。LCD 万年历散件 ： 由89C51 单片机，两行英文LCD 显示屏1602 组成，屏面显示年，月，日，时，分 秒，星期。走时准确，调节方便。线路板设计简洁，大方。是学习单片机和 LCD 的 理想套件。 9。51 最小系统板散件： 本系统板为MCS-51 系列最小系统板，电路简单，使用方便。89C51，52，S51，S52，89C2051 五种 CPU 可在该板上使用，CPU 各组接口已通过接插件连接，输入输出方便。同时带 232 串行口输出，以便与 PC 机相连，电路工作电压 5V。 10。16X16 点阵演示板散件 ： RJ-DZB 点阵板采用目前国内较流行的单片机 AT89C51 单片机作为主片，列驱动电路由集成电路 74HC595 构成，它具有一个 8 位串入并出的移位寄存器和一个八位输出锁存器构成，而且移位寄存器和输出锁存器的控制是各自独立的，可以实现在显示本行各列数据的同时，传送下一行的数据，达到重叠处理的目的。行驱动电路先由 4/16 线译码器74LS154 译码后生成 16 条行选通信号线，再经过三极管 8050 驱动对应的行线，显示由 4 个 8X8 单色点阵块...
