经典桥梁工程课程设计(新规范)(30m跨径)VIP免费

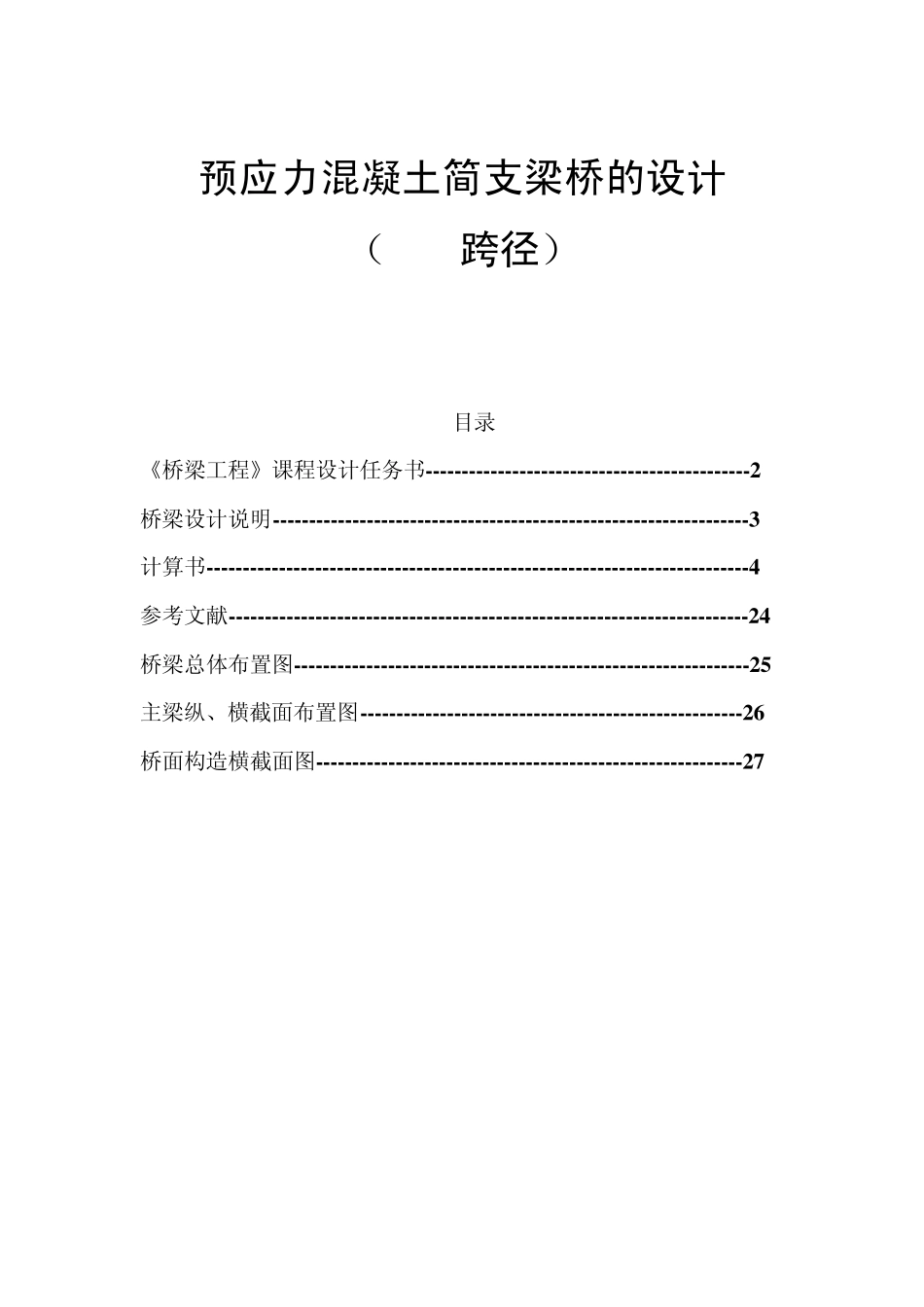

经典桥梁工程课程设计(新规范)(30m跨径)_第1页
1/24

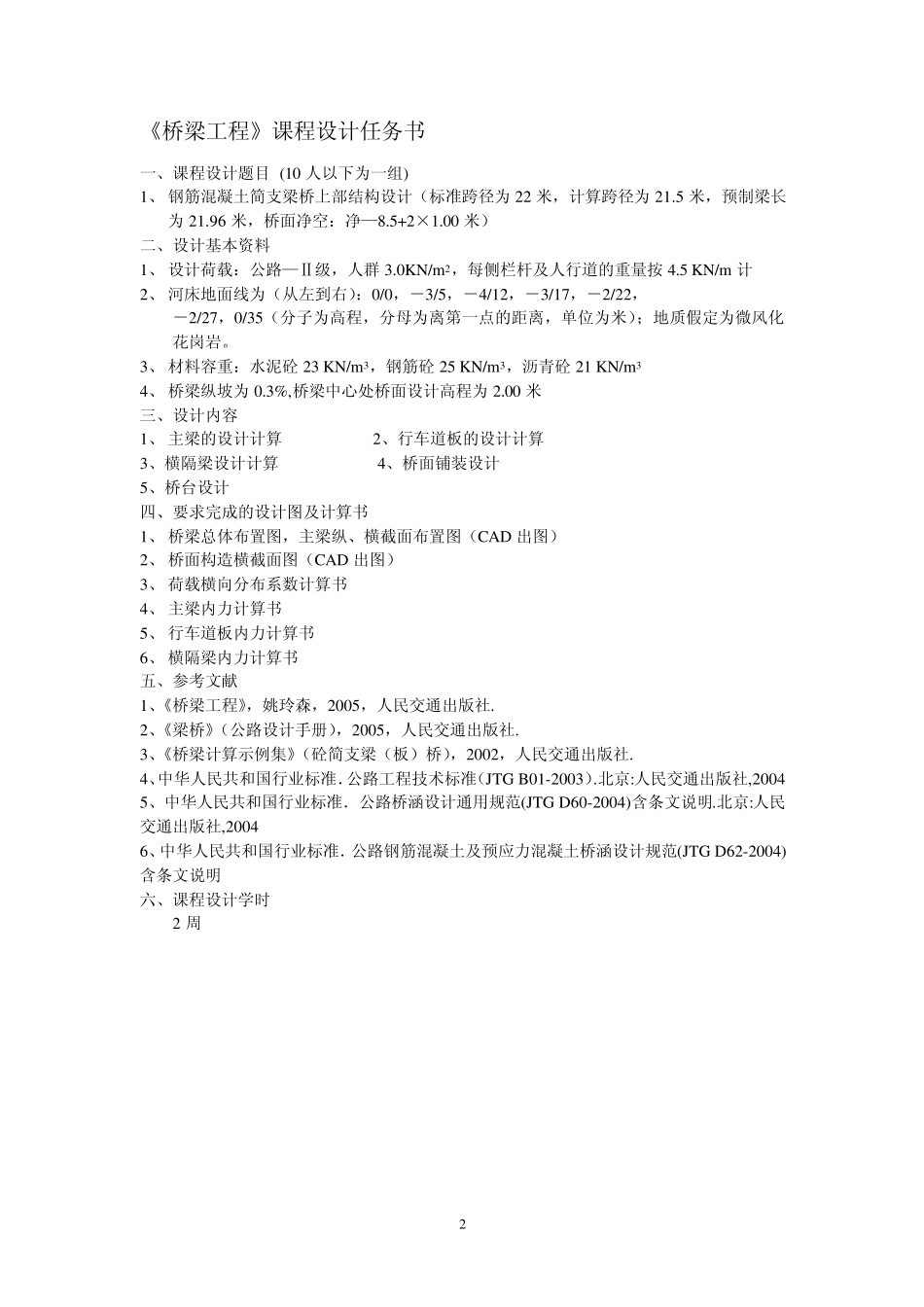

经典桥梁工程课程设计(新规范)(30m跨径)_第2页
2/24

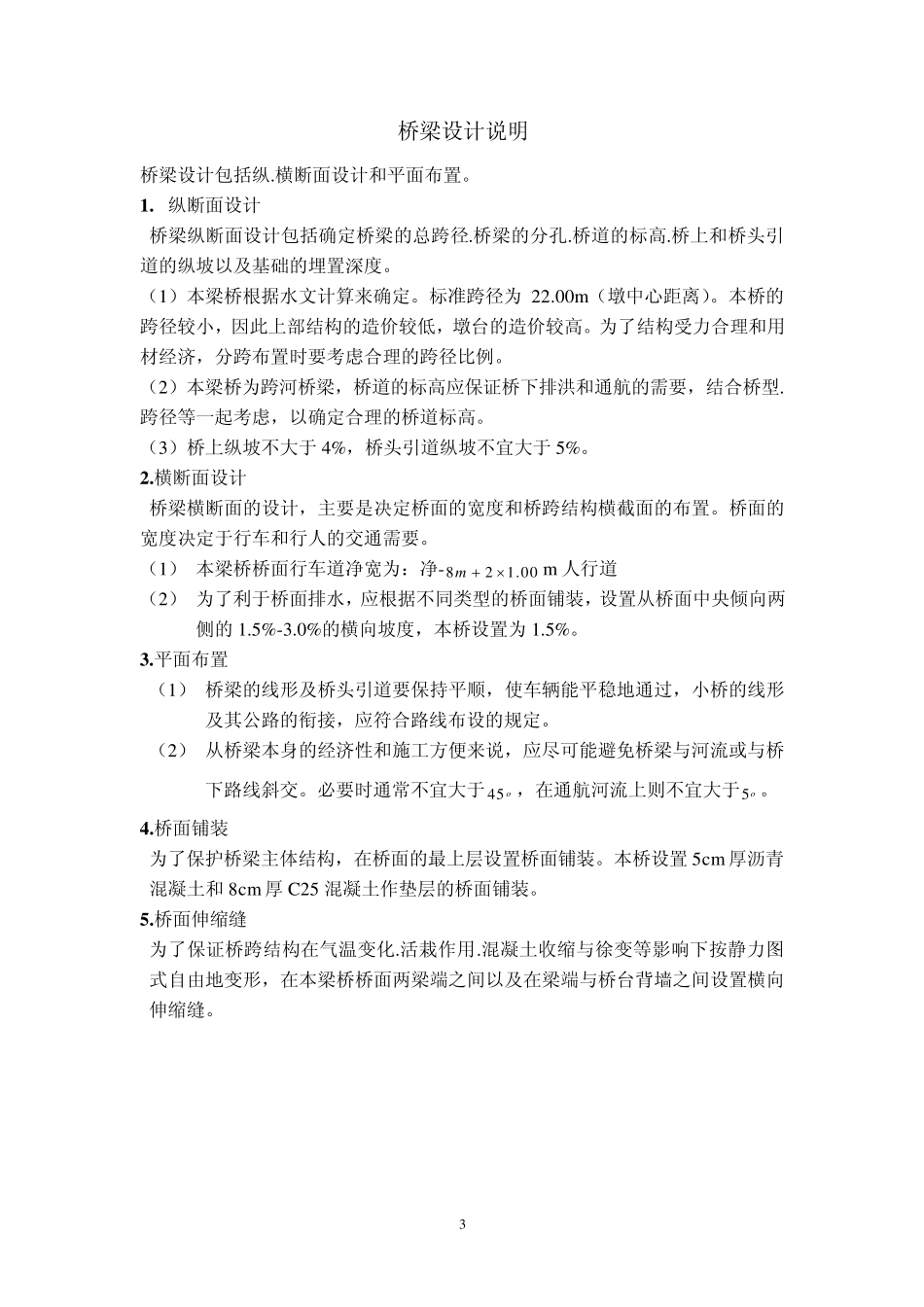

经典桥梁工程课程设计(新规范)(30m跨径)_第3页
3/24
预应力混凝土简支梁桥的设计 (20m跨径) 目录 《桥梁工程》课程设计任务书---------------------------------------------2 桥梁设计说明------------------------------------------------------------------3 计算书---------------------------------------------------------------------------4 参考文献------------------------------------------------------------------------2 4 桥梁总体布置图---------------------------------------------------------------2 5 主梁纵、横截面布置图-----------------------------------------------------2 6 桥面构造横截面图-----------------------------------------------------------2 7 2 《桥梁工程》课程设计任务书 一、课程设计题目 (10 人以下为一组) 1、 钢筋混凝土简支梁桥上部结构设计(标准跨径为22 米,计算跨径为21.5 米,预制梁长为21.96 米,桥面净空:净—8.5+2×1.00 米) 二、设计基本资料 1、 设计荷载:公路—Ⅱ级,人群 3.0KN/m 2,每侧栏杆及人行道的重量按 4.5 KN/m 计 2、 河床地面线为(从左到右):0/0,-3/5,-4/12,-3/17,-2/22, -2/27,0/35(分子为高程,分母为离第一点的距离,单位为米);地质假定为微风化花岗岩。 3、 材料容重:水泥砼 23 KN/m 3,钢筋砼 25 KN/m 3,沥青砼 21 KN/m 3 4、 桥梁纵坡为0.3%,桥梁中心处桥面设计高程为2.00 米 三、设计内容 1、 主梁的设计计算 2、行车道板的设计计算 3、横隔梁设计计算 4、桥面铺装设计 5、桥台设计 四、要求完成的设计图及计算书 1、 桥梁总体布置图,主梁纵、横截面布置图(CAD 出图) 2、 桥面构造横截面图(CAD 出图) 3、 荷载横向分布系数计算书 4、 主梁内力计算书 5、 行车道板内力计算书 6、 横隔梁内力计算书 五、参考文献 1、《桥梁工程》,姚玲森,2005,人民交通出版社. 2、《梁桥》(公路设计手册),2005,人民交通出版社. 3、《桥梁计算示例集》(砼简支梁(板)桥),2002,人民交通出版社. 4、中华人民共和国行业标准.公路工程技术标准(JTG B01-2003).北京:人民交通出版社,2004 5、中华人民共和国行业标准.公路桥涵设计通用规范(JTG D60-2004)含条文说明.北京:人民交通出版社,2004 6、中华人民共和国行业标准.公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG D62-2004)含条文说明 六、课...
