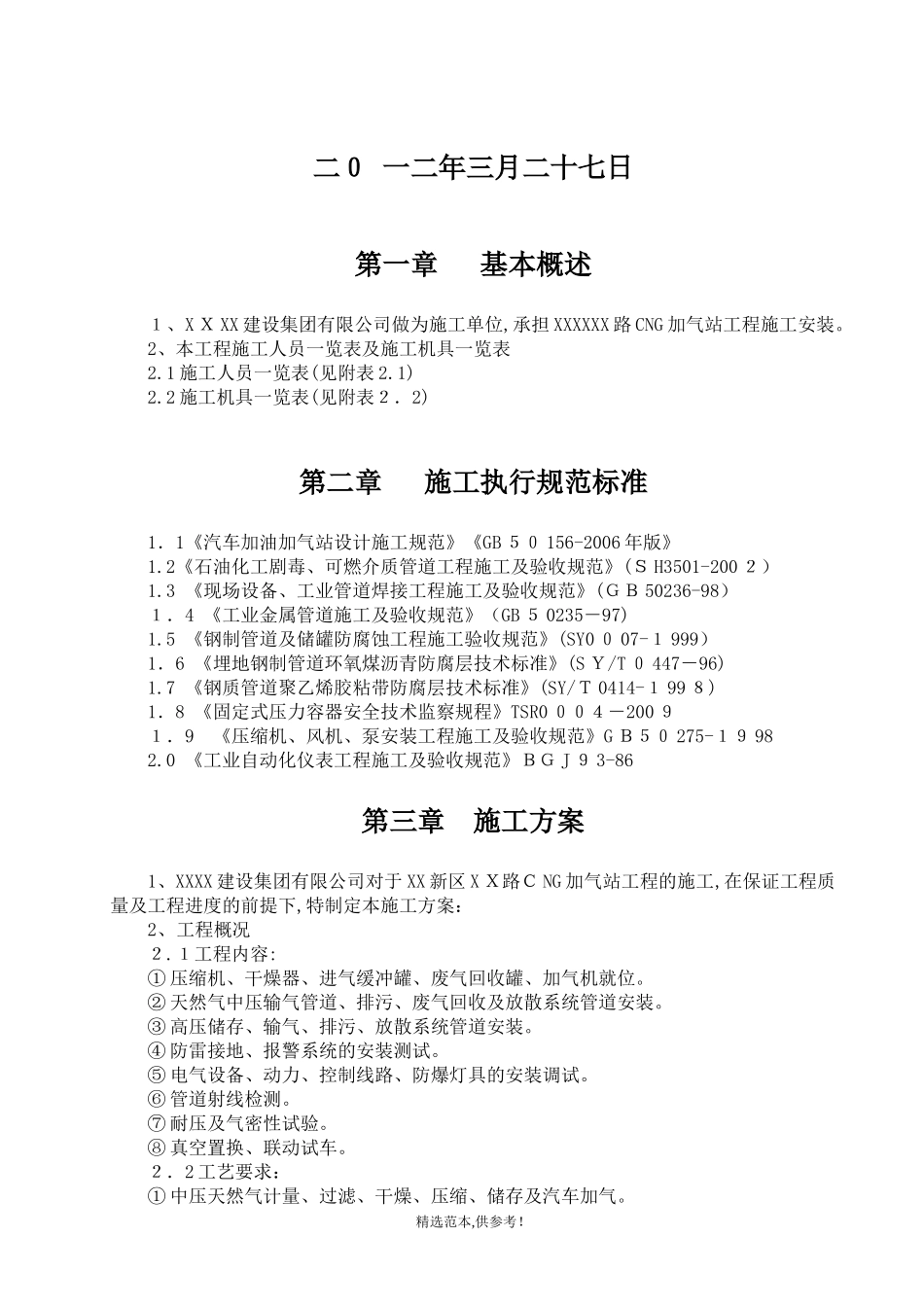

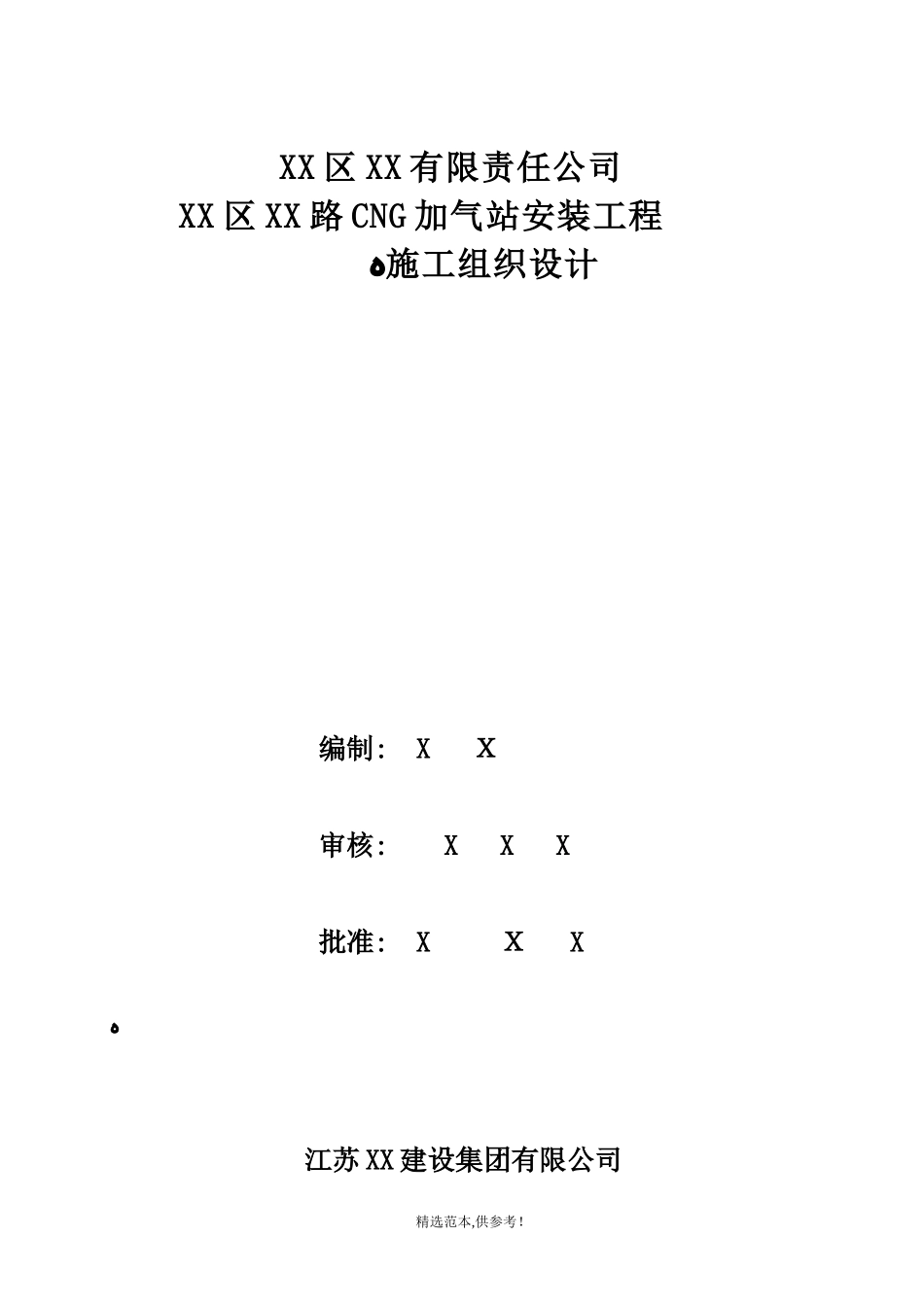

XX区XX有限责任公司XX区XX路CNG加气站安装工程ﻩ施工组织设计编制:XＸ审核:XXX批准:XＸXﻩ江苏XX建设集团有限公司精选范本,供参考！二０一二年三月二十七日第一章基本概述１、XＸXX建设集团有限公司做为施工单位,承担XXXXXX路CNG加气站工程施工安装。2、本工程施工人员一览表及施工机具一览表2.1施工人员一览表(见附表2.1)2.2施工机具一览表(见附表２．2)第二章施工执行规范标准1．1《汽车加油加气站设计施工规范》《GB５０156-2006年版》1.2《石油化工剧毒、可燃介质管道工程施工及验收规范》(ＳH3501-200２）1.3《现场设备、工业管道焊接工程施工及验收规范》(ＧＢ50236-98）１．4《工业金属管道施工及验收规范》（GB５0235－97)1.5《钢制管道及储罐防腐蚀工程施工验收规范》(SY0０07-１999）1．6《埋地钢制管道环氧煤沥青防腐层技术标准》(SＹ/T０447－96)1.7《钢质管道聚乙烯胶粘带防腐层技术标准》(SY/Ｔ0414-１99８)1．8《固定式压力容器安全技术监察规程》TSR0００４－200９１．9《压缩机、风机、泵安装工程施工及验收规范》GＢ５０275-１９982.0《工业自动化仪表工程施工及验收规范》ＢＧJ９3-86第三章施工方案1、XXXX建设集团有限公司对于XX新区XＸ路ＣNG加气站工程的施工,在保证工程质量及工程进度的前提下,特制定本施工方案：2、工程概况２.１工程内容:①压缩机、干燥器、进气缓冲罐、废气回收罐、加气机就位。②天然气中压输气管道、排污、废气回收及放散系统管道安装。③高压储存、输气、排污、放散系统管道安装。④防雷接地、报警系统的安装测试。⑤电气设备、动力、控制线路、防爆灯具的安装调试。⑥管道射线检测。⑦耐压及气密性试验。⑧真空置换、联动试车。２．2工艺要求：①中压天然气计量、过滤、干燥、压缩、储存及汽车加气。精选范本,供参考！全部设备材料由材料员复检合格②电气动力、控制系统、燃气报警、防爆照明系统、防雷防静电系统。3、组织机构:３．１建立工程指挥部由XX区XＸ有限责任公司与XXXX建设集团有限公司共同组成指挥部,协调工程进度，监督工程质量等工作如期完成。3.２人员编制:①安全质量组1人②电气安装组３人③工艺安装组4人总计8人4、设备选型：按照设计图纸要求订购（甲方负责）。5、材料购置：按照设计图纸和工艺规范订购﹙计算机管理、监控、普通照明除外﹚。６、施工程序：6．１土建:由甲方实施。６.２工艺：压缩机就位→干燥器、缓冲罐、回收罐、售气机就位→高压管道安装→中压管道安装→射线检测→耐压试验→气密性试验→系统吹扫→置换→联动试车ﻩﻩﻩ7、工艺安装：７.1设备及工艺管道的安装检查及验收应严格执行第二章所列规范标准．7.2设备安装:设备资料审查基础检查设备就位设备找正内外观检查耐压试验气密性试验置换处理。７.3焊接工艺:编制焊接工艺焊接材料验收焊工资格审查焊前准备坡口处理焊接焊后处理Ｘ射线探伤。7．4管道安装：管材质量审查下料加工坡口对焊X射线检查管道吹扫耐压试验气密性试验置换处理７.5管道安装(附件7.6)7.6阀门检验方案(附件７.7)7.7管道焊接工艺方案(附件7．8)7.8水压试验方案（附件7.9）７.９气压试验方案﹙附件７．10﹚7.10气密性试验方案（附件7.１1）７.11管道置换方案(附件7.12）８、施工进度安排：根据实际情况定。９、安全措施：9．1安全措施方案(见附件7.1３)10、质量保证体系：10.1质量检查组：组长:ＸXX副组长:XX成员：XXXＸXXXXXXXXXＸ1０.2质检组工作程序:精选范本,供参考！工艺管道外观检查合格电气设备外观检查合格张勤辉过程监督焊接组焊接自检合格XXX工程监督安装组设备自检合格郝XX检查合格李存生检查合格格XX检查合格XXX检查合格ﻩX附表２.1:主要施工人员一览表序号姓名姓别年龄职称工种备注1男２7技工资料2男４1技工焊工3男42技工管工４男46技工电工5男３7技工焊工6男32技工电工7男3８技工管工8男５０普工精选范本,供参考！附表2.2:主要施工机具、试验及检验设备一览表序号设备名称型号规格台数备注1直流弧焊机ZL-４002２逆变直流氩弧焊机ＷSE-1６023冲击电钻J３２－１914电钻J32－101５型材切割机Y90L－４０0Ａ-116砂轮机S3Ｓ2－15０17角向磨光机Ｓ1MJ-10028手动式压泵60...
