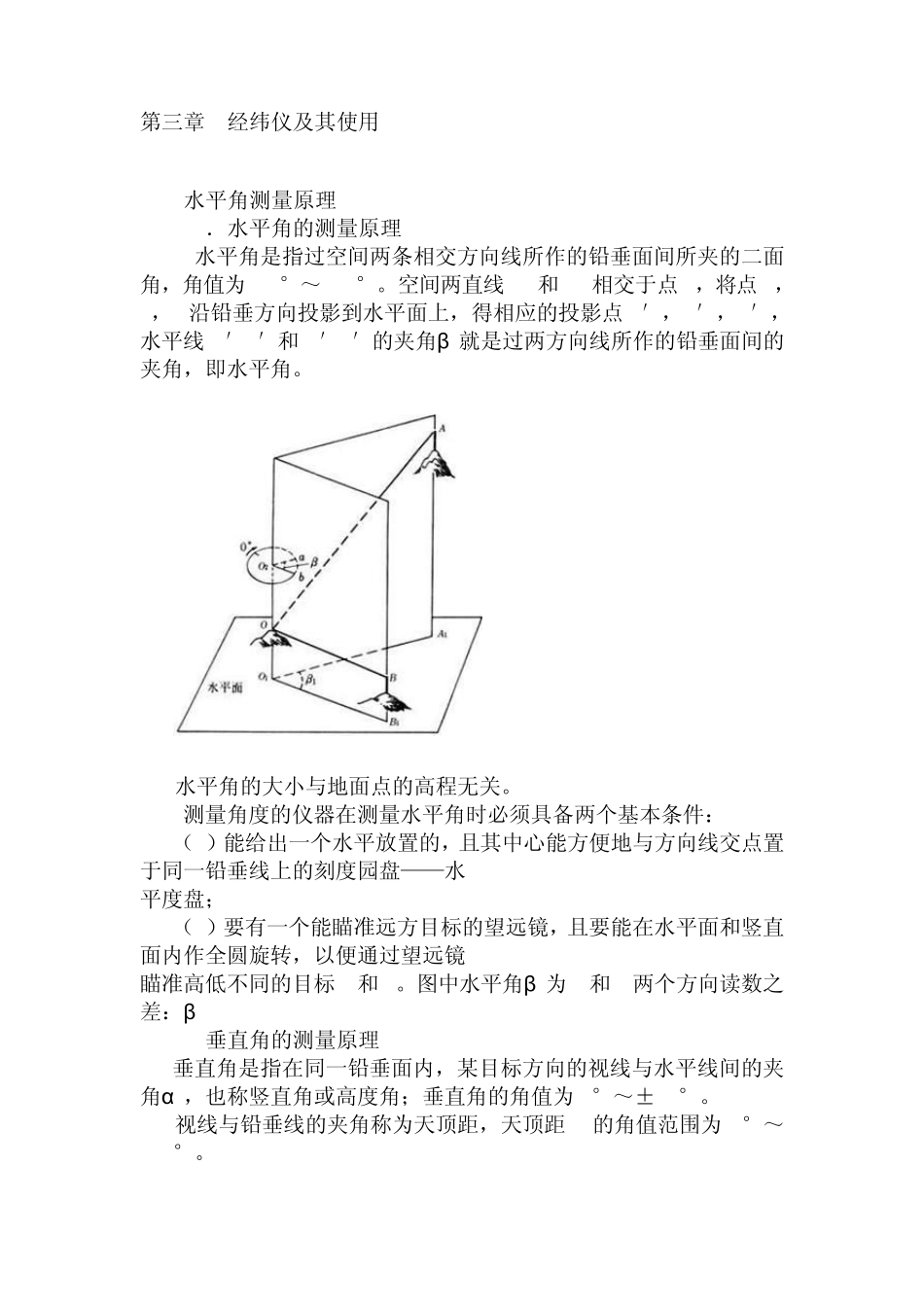

第三章 经纬仪及其使用 3.1 水平角测量原理 3.1.1 ．水平角的测量原理 水平角是指过空间两条相交方向线所作的铅垂面间所夹的二面角，角值为 0°～360°。空间两直线OA和 OB相交于点 O，将点 A，O，B沿铅垂方向投影到水平面上，得相应的投影点 A′，O′，B′，水平线O′A′和 O′B′的夹角β 就是过两方向线所作的铅垂面间的夹角，即水平角。 水平角的大小与地面点的高程无关。 测量角度的仪器在测量水平角时必须具备两个基本条件： （1）能给出一个水平放置的，且其中心能方便地与方向线交点置于同一铅垂线上的刻度园盘——水 平度盘； （2）要有一个能瞄准远方目标的望远镜，且要能在水平面和竖直面内作全圆旋转，以便通过望远镜 瞄准高低不同的目标 A和 B。图中水平角β 为A和 B两个方向读数之差：β =b-a 3.1.2 垂直角的测量原理 垂直角是指在同一铅垂面内，某目标方向的视线与水平线间的夹角α ，也称竖直角或高度角；垂直角的角值为0°～±90°。 视线与铅垂线的夹角称为天顶距，天顶距 z的角值范围为0°～180°。 当视线在水平线以上时垂直角称为仰角，角值为正；视线在水平线以下时为俯角，角值为负，如图所示。 由此可知测角仪器经纬仪还必须装有一个能铅垂放置的度盘——垂直度盘，或称竖盘。 3.2 经纬仪的结构与使用 3.2.1 光学经纬仪的分类 按物理特性分：游标经纬仪、光学经纬仪和电子经纬仪。 按测角精度分： DJ07—— 一测回水平方向中误差 0.7″:用于一等三角; DJ1—— 一测回水平方向中误差 1.0″:用于一、二等三角; DJ2—— 一测回水平方向中误差 2.0″:用于三、四等三角; DJ6—— 一测回水平方向中误差 6.0″:用于地形测图、一般工程。 DJ为“大地”、“经纬仪”的汉语拼音缩写。 3.2.2 DJ6光学经纬仪 DJ6经纬仪是一种广泛使用在地形测量、工程及矿山测量中的光学经纬仪。主要由水平度盘、照准部和基座三大部分组成。 1）基座部分 用于支撑基照准部，上有三个脚螺旋，其作用是整平仪器 2)照准部 照准部是经纬仪的主要部件，照准部部分的部件有水准管、光学对点器、支架、横轴、竖直度盘、望远镜、度盘读数系统等。 3）度盘部分 DJ6光学经纬仪度盘有水平度盘和垂直度盘，均由光学玻璃制成。水平度盘沿着全圆从0°～360°顺时针刻画，最小格值一般为 1°或30′。 4)度盘读数装置及读数方法 光学经纬仪的读数系统包括水平和垂直度盘、测微装置、读数显微镜等几个部...
