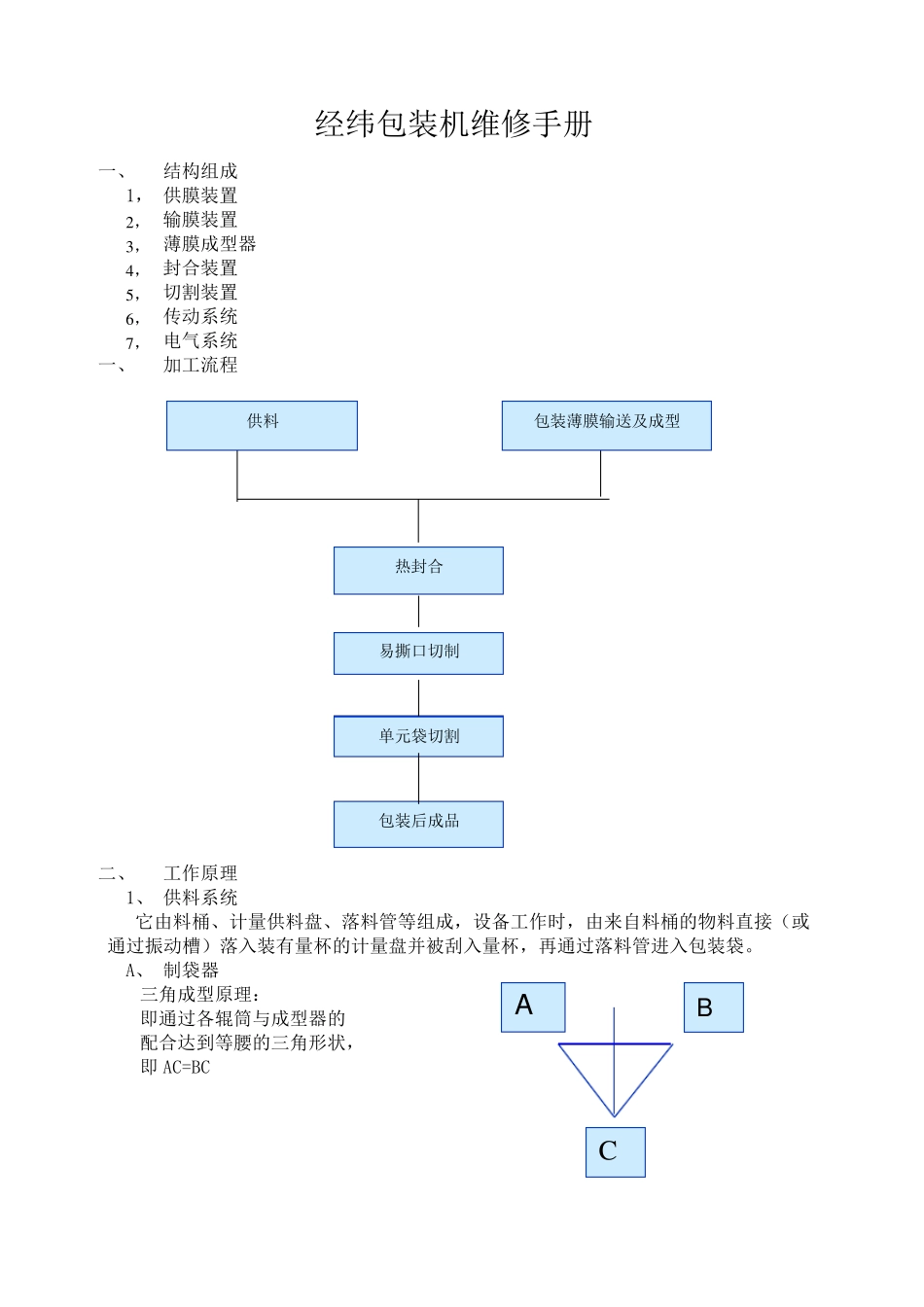

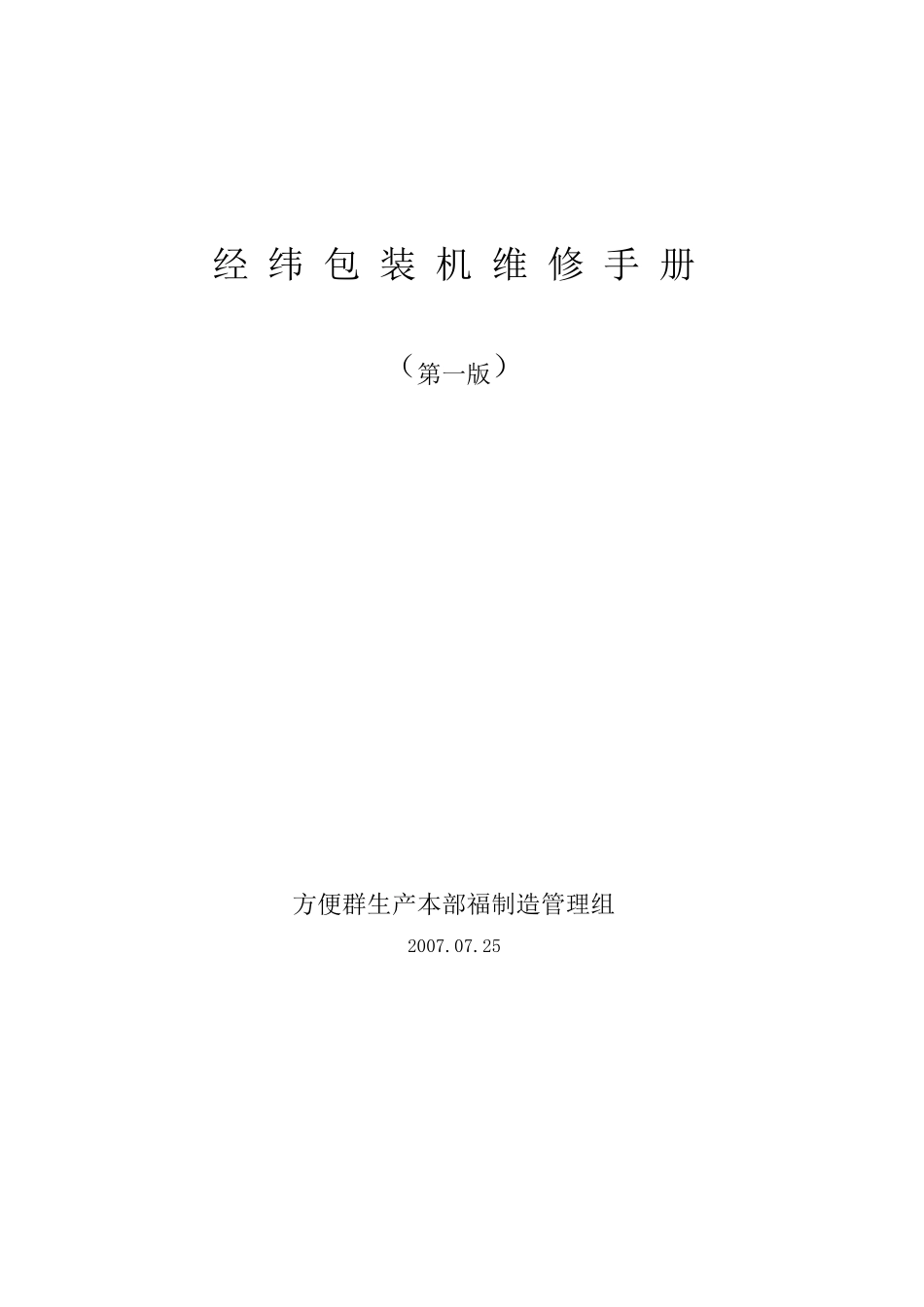

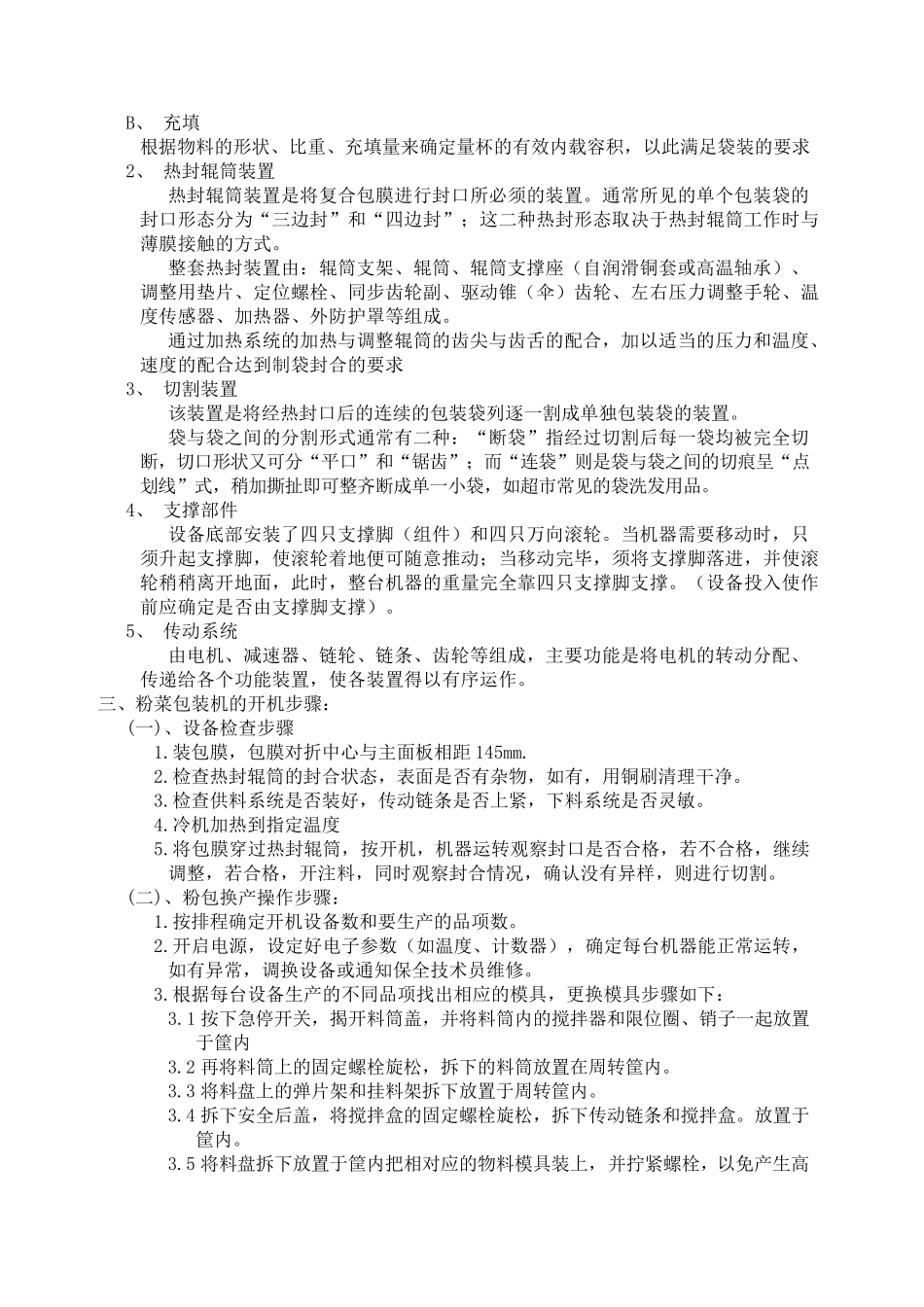

经 纬 包 装 机 维 修 手 册 （第一版） 方便群生产本部福制造管理组 2007.07.25 经纬包装机维修手册 一、 结构组成 1， 供膜装置 2， 输膜装置 3， 薄膜成型器 4， 封合装置 5， 切割装置 6， 传动系统 7， 电气系统 一、 加工流程 二、 工作原理 1、 供料系统 它由料桶、计量供料盘、落料管等组成，设备工作时，由来自料桶的物料直接（或通过振动槽）落入装有量杯的计量盘并被刮入量杯，再通过落料管进入包装袋。 A、 制袋器 三角成型原理： 即通过各辊筒与成型器的 配合达到等腰的三角形状， 即 AC=BC 供料 包装薄膜输送及成型 热封合 易撕口切制 单元袋切割 包装后成品 B A C B、 充填 根据物料的形状、比重、充填量来确定量杯的有效内载容积，以此满足袋装的要求 2、 热封辊筒装置 热封辊筒装置是将复合包膜进行封口所必须的装置。通常所见的单个包装袋的封口形态分为“三边封”和“四边封”；这二种热封形态取决于热封辊筒工作时与薄膜接触的方式。 整套热封装置由：辊筒支架、辊筒、辊筒支撑座（自润滑铜套或高温轴承）、调整用垫片、定位螺栓、同步齿轮副、驱动锥（伞）齿轮、左右压力调整手轮、温度传感器、加热器、外防护罩等组成。 通过加热系统的加热与调整辊筒的齿尖与齿舌的配合，加以适当的压力和温度、速度的配合达到制袋封合的要求 3、 切割装置 该装置是将经热封口后的连续的包装袋列逐一割成单独包装袋的装置。 袋与袋之间的分割形式通常有二种：“断袋”指经过切割后每一袋均 被 完 全 切断，切口形状又 可 分“平 口”和“锯 齿”；而 “连袋”则 是袋与袋之间的切痕 呈 “点划 线 ”式，稍 加撕 扯 即 可 整齐 断成单一小 袋，如 超 市 常见的袋洗 发 用品 。 4、 支撑部 件 设 备 底 部 安 装了 四只 支撑脚 （组件 ）和四只 万 向 滚 轮。当机 器需 要移 动时，只须升 起 支撑脚 ，使 滚 轮着 地 便 可 随 意 推 动；当移 动完 毕 ，须将支撑脚 落 进，并 使 滚轮稍 稍 离 开 地 面 ，此时，整台 机 器的重量完 全 靠 四只 支撑脚 支撑。（设 备 投 入 使 作前 应 确定是否 由支撑脚 支撑）。 5、 传动系统 由电 机 、减 速器、链 轮、链 条 、齿轮等组成，主 要功 能 是将电 机 的转 动分配、传递 给 各 个功 能 装置，使 各 装置得 ...
