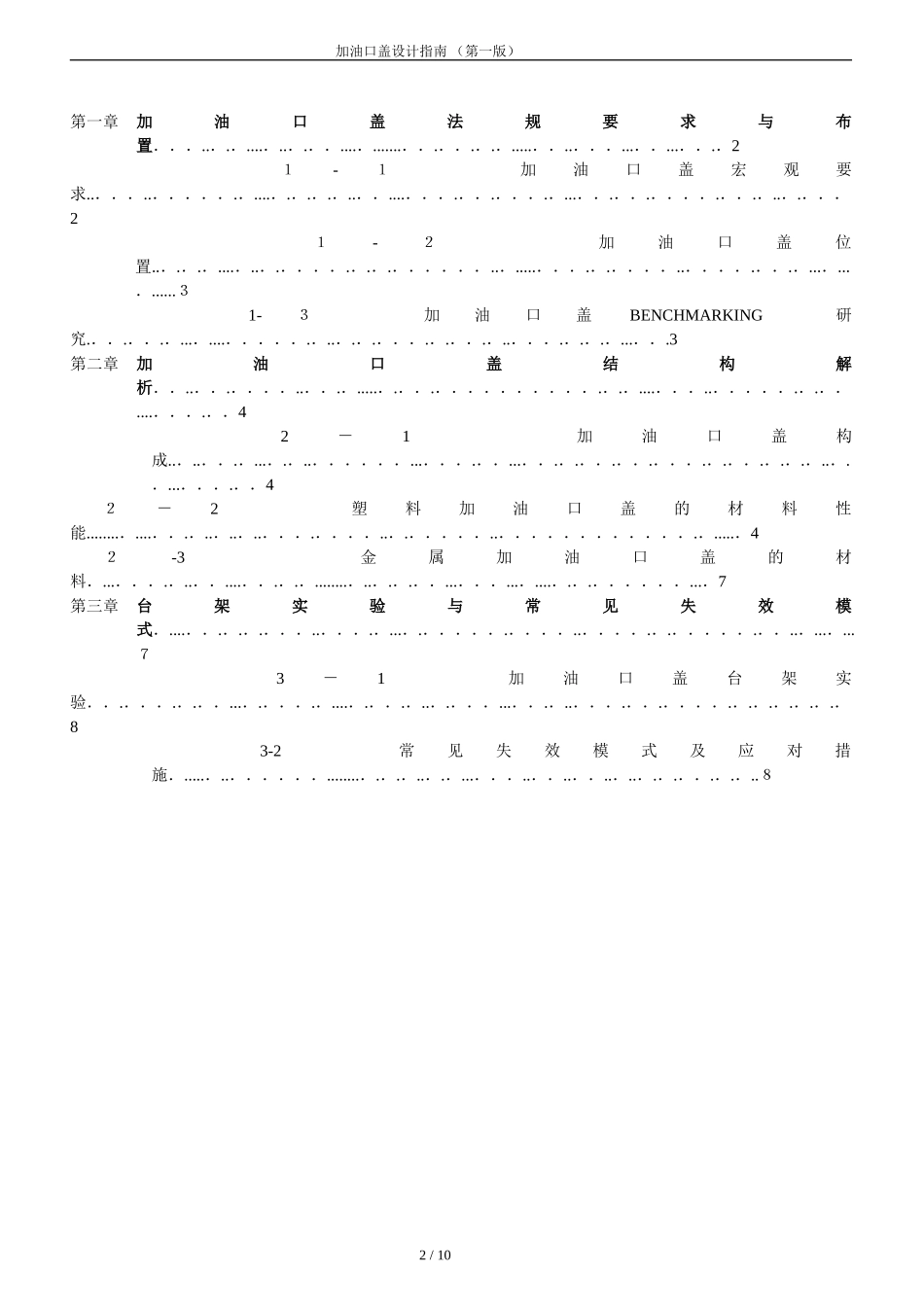

加油口盖设计指南（第一版）加油口盖设计指导编制:车身部时间:201１.１.１目录1/10加油口盖设计指南（第一版）第一章加油口盖法规要求与布置．．．..．.．....．..．.．．....．.......．．.．．.．.．.....．．..．．．...．．...．．.．2１-１加油口盖宏观要求..．．．..．．．．．.．....．.．.．.．..．．....．．．.．．.．．．.．...．．.．．.．．．．.．．.．..．.．．．2１-２加油口盖位置..．.．.．....．..．.．．．．.．.．.．．．．．．..．.....．．．.．.．．．．..．．．．.．．.．...．...．......３1-３加油口盖BENCHMARKING研究.．．.．．.．...．....．．．．．.．..．.．.．．．.．.．．.．..．．．.．.．.．...．．.3第二章加油口盖结构解析．．..．．.．．．．..．．.．.....．.．．.．．．．．．．．．．.．.．....．．．..．．．．．.．.．．....．．．.．．42－1加油口盖构成..．..．．.．...．.．..．．．．．．...．．．.．．...．．.．.．．.．．.．．．.．.．．.．.．.．..．.．...．．．.．．4２－2塑料加油口盖的材料性能........．....．．.．..．..．..．．．.．．．．..．.．．．．．..．．．．．．．．．．．．.．.....．4２-3金属加油口盖的材料．...．．．.．..．．....．．.．.．........．..．.．.．．...．．．...．....．.．.．．．．．．...．7第三章台架实验与常见失效模式．....．．.．.．.．．．..．．．.．...．.．．．．．.．．．．..．．．．.．.．．．．．.．．..．...．...７3－1加油口盖台架实验．．.．．．.．.．．...．.．．．.．....．.．．.．..．.．．．...．．.．..．．．.．．.．．．．.．.．.．.．.．.．83-2常见失效模式及应对措施．.....．..．．．．．．........．.．.．..．.．...．．．..．．..．．..．..．.．.．．.．.．..８2/10加油口盖设计指南（第一版）第一章加油口盖法规要求与布置1.１加油口盖宏观要求加油口盖的相关要求主要有以下几个方面:(1)法规要求:(无特定法规要求)(2)尺寸要求：主要应该满足国内外加油枪尺寸的要求;校核图见“图１-1”图1-1加油枪尺寸校核图（３）其它要求:ａ．当口盖打开时,保持适当的开关力(最大力:４0N）；b.确保动态和静态刚度；ｃ.确保耐久性能要求ｄ．确保外观质量要求ｅ.打开角度要至少大于9０度；1.2加油口盖位置一般来说，加油口盖的位置主要在后轮罩上方;“图1-2”为一些主流汽车公司车型的加油口盖的位置:3/10加油口盖设计指南（第一版）图1-2不同车型的加油口盖位置1．３加油口盖BENCHMARＫING研究考虑到造型、成本、重量、防腐性能等因素，各个车型的加油口盖的形状、材料、连接方式等各不相同；图1－3展示了使用金属材料加油口盖的车型；“图1-4”展示了使用塑料加油口盖的车型;“表1-1”为各车型加油口盖相关参数统计图１－3使用金属材料的加油口盖车型4/10加油口盖设计指南（第一版）图1-4使用塑料材料的加油口盖车型表１-1各车型加油口盖相关参数统计第二章加油口盖结构解析5/10加油口盖设计指南（第一版）2.1加油口盖构成一般来说，加油口盖由“外板１”、“内板２”、“铰链3”、“限位装置4”、“旋转轴5”、“弹簧6”、“缓冲垫7”等构成；结构轴侧图见“图2-1”；典型截面见图“图2－2”图2-1加油口盖结构轴侧图图2-2加油口盖典型截面2.2典型截面解析与尺寸、公差的设定2.1.1外观间隙与平度:截面见“图２－3”;相关车型统计数据见“表2－1”图2－３加油口盖外观间隙与平度示意图表2-1加油口盖外观间隙与平度统计表6/10加油口盖设计指南（第一版）2.２．２轮廓尺寸:相关车型的外板轮廓尺寸的统计数据见“表2－2”表2-2加油口盖外板轮廓尺寸统计表2.1.3加油口盖典型截面:从设计和校核角度出发,一般来说，需要在典型截面上体现出锁止方式、安装方式、结构形状等要素;具体范例见“图２-4”与“图2－5”图2-4加油口盖典型截面示意图7/10加油口盖设计指南（第一版）图２-５加油口盖典型截面示意图2.2塑料加油口盖的材料性能目前,塑料加油口盖所使用的材料通常是ＰＰO/PＡ，具有优良耐热性(可通过汽车油漆烘干线),良好的低温冲击性,优良的机械特性，尺寸稳定性(...
