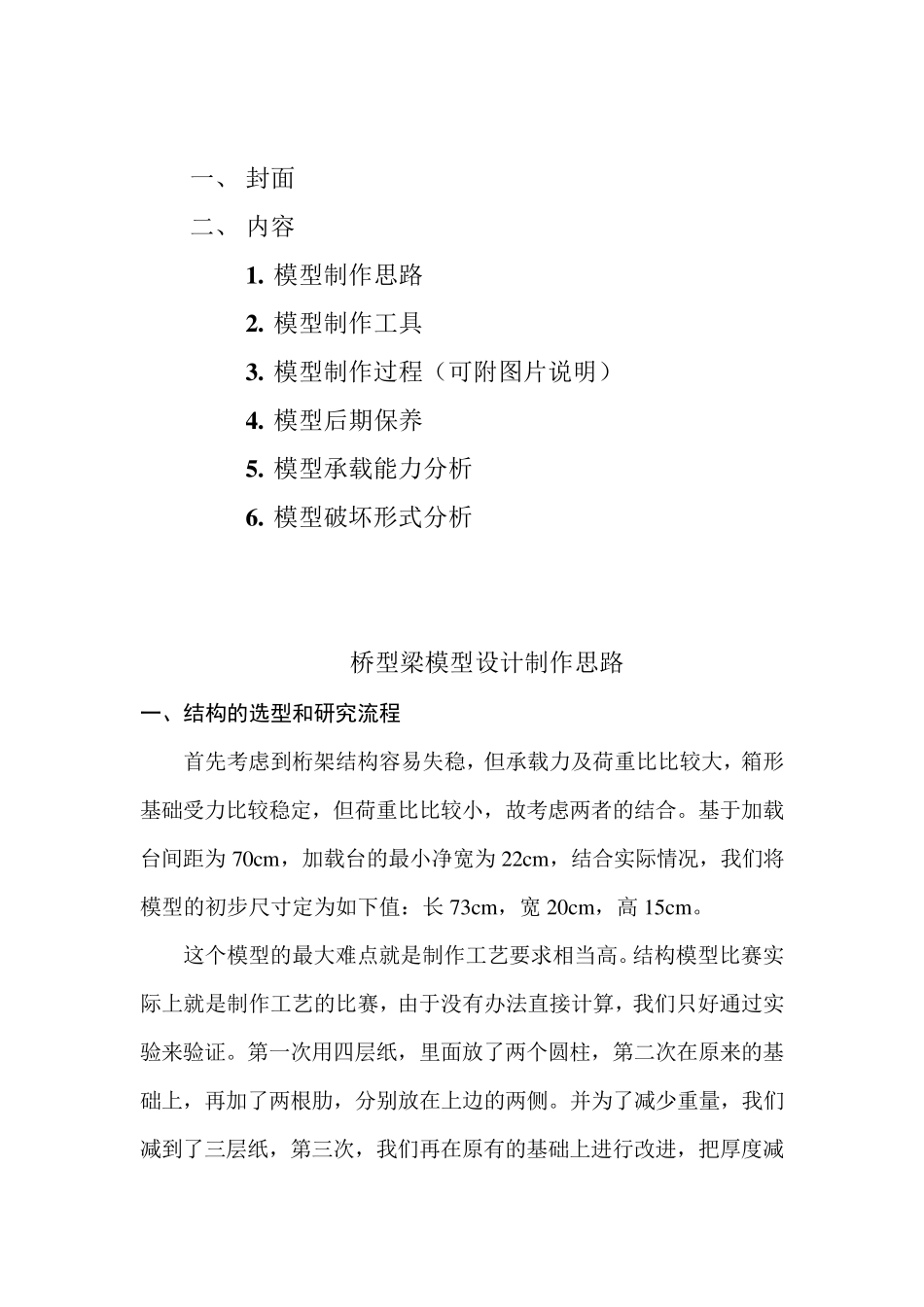

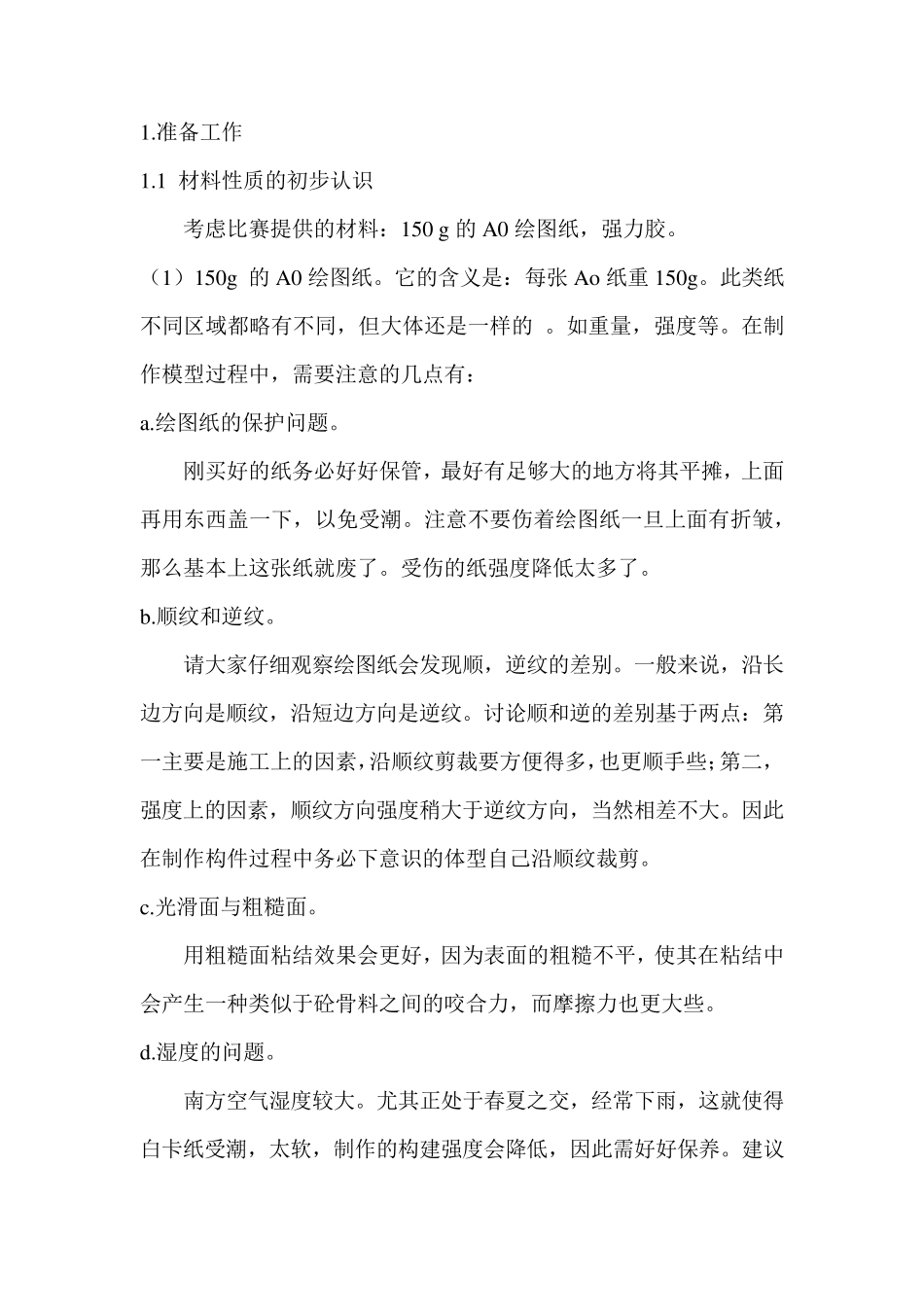

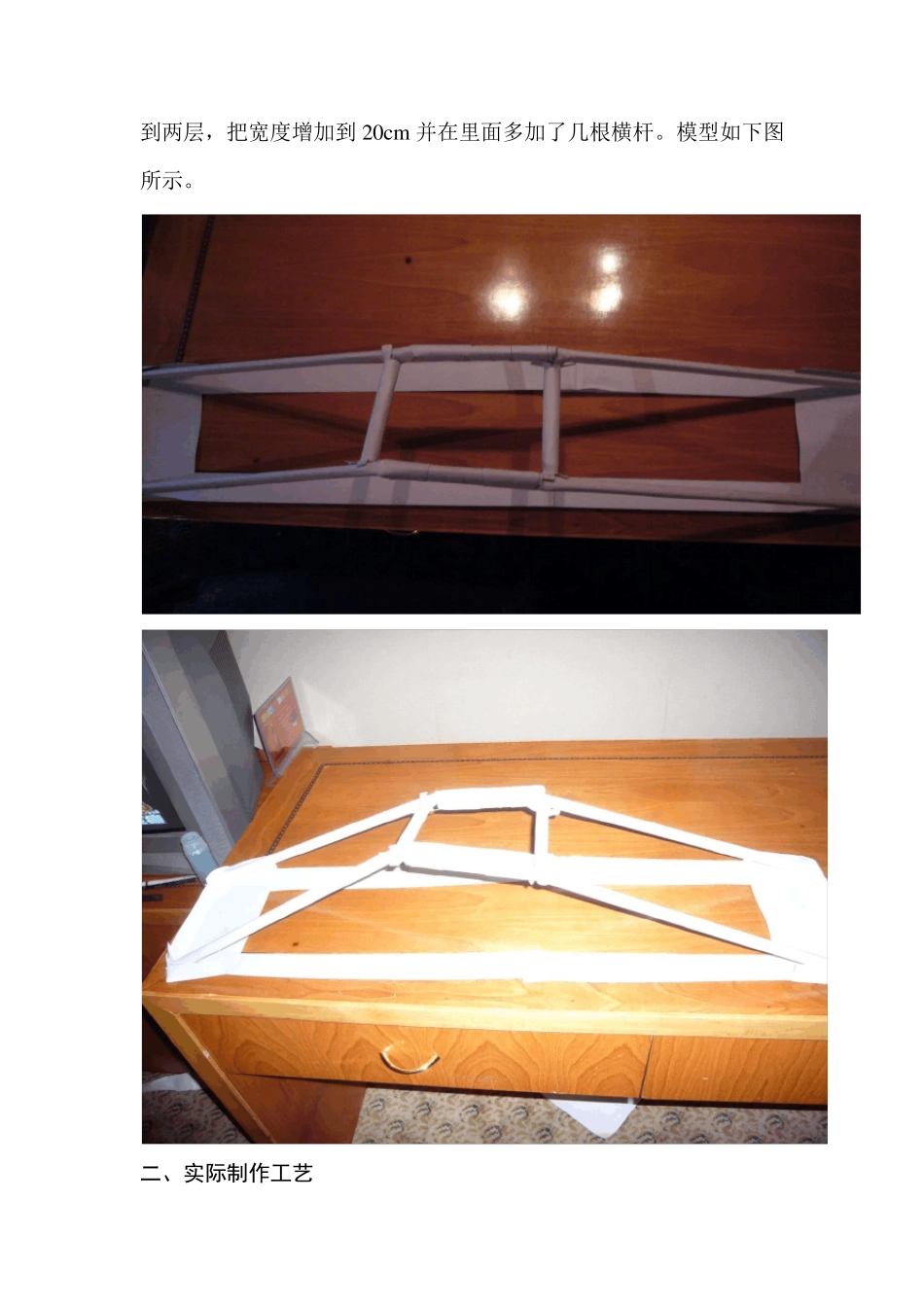

一、 封面 二、 内容 1 . 模型制作思路 2 . 模型制作工具 3 . 模型制作过程（可附图片说明） 4 . 模型后期保养 5 . 模型承载能力分析 6 . 模型破坏形式分析 桥型梁模型设计制作思路 一、结构的选型和研究流程 首先考虑到桁架结构容易失稳，但承载力及荷重比比较大，箱形基础受力比较稳定，但荷重比比较小，故考虑两者的结合。基于加载台间距为 70cm ，加载台的最小净宽为 22cm ，结合实际情况，我们将模型的初步尺寸定为如下值：长 73cm ，宽 20cm ，高 15cm 。 这个模型的最大难点就是制作工艺要求相当高。结构模型比赛实际上就是制作工艺的比赛，由于没有办法直接计算，我们只好通过实验来验证。第一次用四层纸，里面放了两个圆柱，第二次在原来的基础上，再加了两根肋，分别放在上边的两侧。并为了减少重量，我们减到了三层纸，第三次，我们再在原有的基础上进行改进，把厚度减到两层，把宽度增加到20cm 并在里面多加了几根横杆。模型如下图所示。 二、实际制作工艺 1.准备工作 1.1 材料性质的初步认识 考虑比赛提供的材料：150 g 的A0 绘图纸，强力胶。 （1）150g 的A0 绘图纸。它的含义是：每张 Ao 纸重 150g。此类纸不同区域都略有不同，但大体还是一样的 。如重量，强度等。在制作模型过程中，需要注意的几点有： a.绘图纸的保护问题。 刚买好的纸务必好好保管，最好有足够大的地方将其平摊，上面再用东西盖一下，以免受潮。注意不要伤着绘图纸一旦上面有折皱，那么基本上这张纸就废了。受伤的纸强度降低太多了。 b.顺纹和逆纹。 请大家仔细观察绘图纸会发现顺，逆纹的差别。一般来说，沿长边方向是顺纹，沿短边方向是逆纹。讨论顺和逆的差别基于两点：第一主要是施工上的因素，沿顺纹剪裁要方便得多，也更顺手些；第二，强度上的因素，顺纹方向强度稍大于逆纹方向，当然相差不大。因此在制作构件过程中务必下意识的体型自己沿顺纹裁剪。 c.光滑面与粗糙面。 用粗糙面粘结效果会更好，因为表面的粗糙不平，使其在粘结中会产生一种类似于砼骨料之间的咬合力，而摩擦力也更大些。 d.湿度的问题。 南方空气湿度较大。尤其正处于春夏之交，经常下雨，这就使得白卡纸受潮，太软，制作的构建强度会降低，因此需好好保养。建议在制作构件及拼装结构的时候准备个电吹风。 （2）强力胶。用习惯了会发现强力胶很好用的。这里要注意的问题是乳胶的浓度问题。太稀，内含水分太多，凝固时间...
