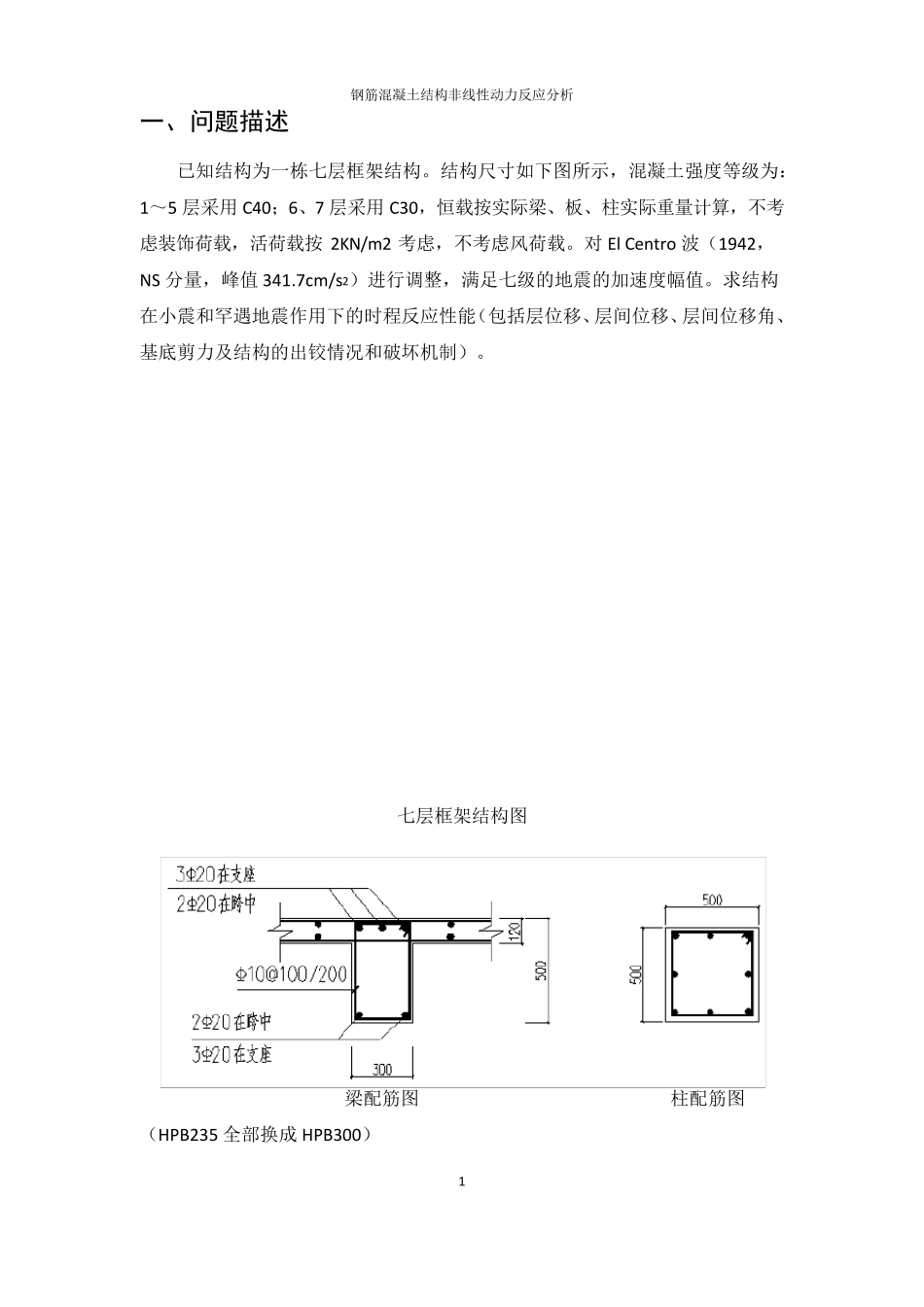

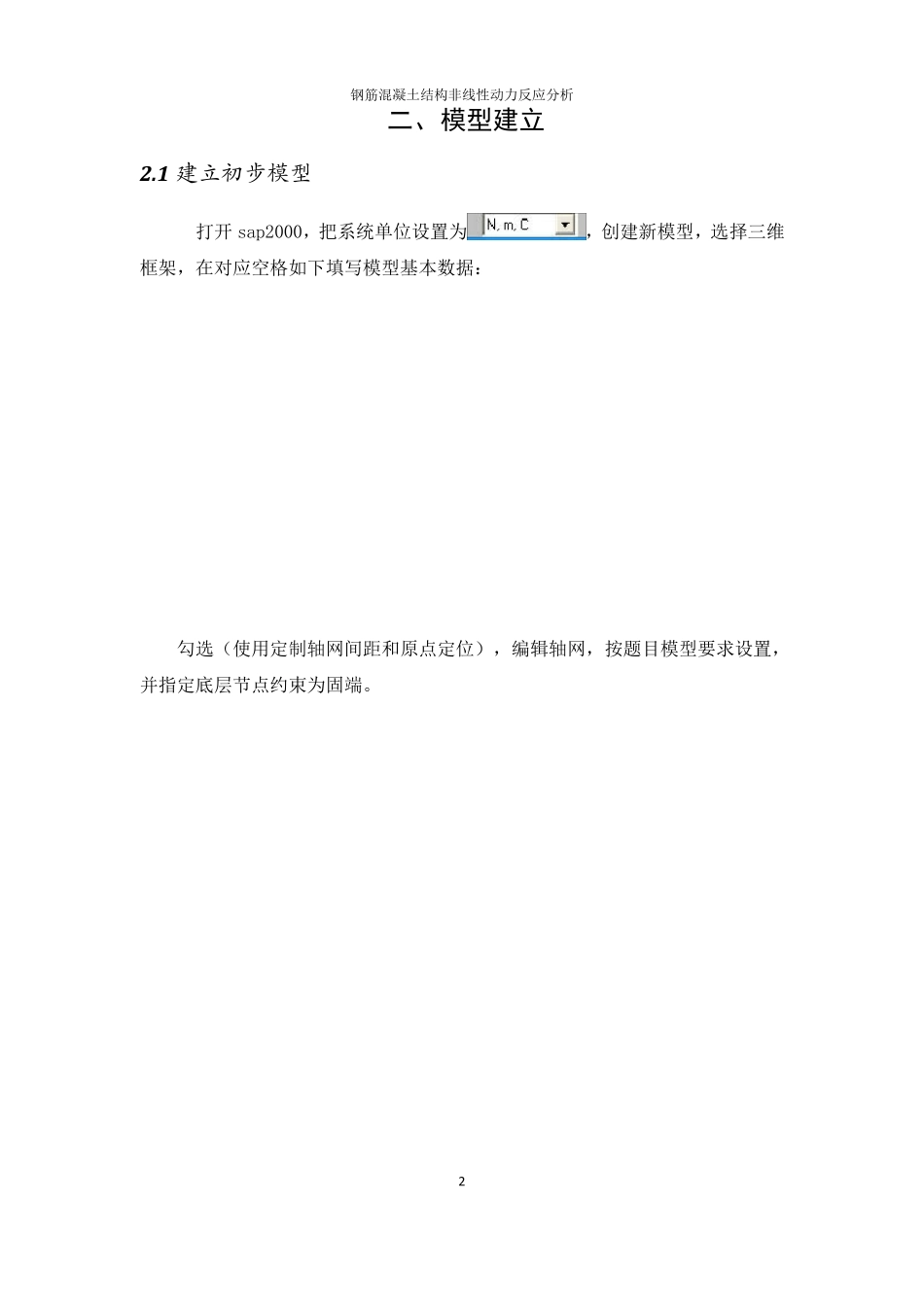

钢筋混凝土结构非线性动力反应分析 1 一、问题描述 已知结构为一栋七层框架结构。结构尺寸如下图所示，混凝土强度等级为：1～5 层采用C40；6、7 层采用C30，恒载按实际梁、板、柱实际重量计算，不考虑装饰荷载，活荷载按 2KN/m2 考虑，不考虑风荷载。对 El Centro 波（1942，NS 分量，峰值 341.7cm/s2）进行调整，满足七级的地震的加速度幅值。求结构在小震和罕遇地震作用下的时程反应性能（包括层位移、层间位移、层间位移角、基底剪力及结构的出铰情况和破坏机制）。 七层框架结构图 梁配筋图 柱配筋图 （HPB235 全部换成 HPB300） 钢筋混凝土结构非线性动力反应分析 2 二、模型建立 2.1 建立初步模型 打开sap2000，把系统单位设置为，创建新模型，选择三维框架，在对应空格如下填写模型基本数据： 勾选（使用定制轴网间距和原点定位），编辑轴网，按题目模型要求设置，并指定底层节点约束为固端。 钢筋混凝土结构非线性动力反应分析 3 2.2 定义材料 选择定义—》材料—》快速添加材料，添加 C30、C40 混凝土和 HRB335、HPB300钢筋，由于方法类似，这里只给出 HRB335 图片： 2.3 框架截面的定义、指定、剖分 这里的截面包括不同尺寸，不同配筋，不同混凝土强度，不同位置的各种截面。根据一到五层的混凝土强度等级不同，边梁和主梁的楼板加强作用不同，主梁和次梁的截面尺寸不同，总共可以划分为以下八种不同截面： （1）一到五层的中间主梁（B-300X500-D-C） （2）六到七层的中间主梁（B-300X500-G-C） （3）一到五层的中间次梁（B-300X450-D-C） （4）六到七层的中间次梁（B-300X450-G-C） （5）一到五层的边次梁（B-300X450-D-S） （6）六到七层的边次梁（B-300X450-G-S） （7）一到五层的柱子（C-D） （8）六到七层的柱子（C-G） 例如：选择定义—》截面属性—》框架属性—》添加新属性—》concrete—》矩形：把截面名称改为 B-300X500-D-C： 钢筋混凝土结构非线性动力反应分析 4 选择属性修正，把中梁的绕3 轴惯性矩修正为2： 选择配筋混凝土，给梁配上钢筋：同样的方法设置好柱的截面和配筋： 钢筋混凝土结构非线性动力反应分析 5 定义好框架截面属性后把各个截面类型指定给其对应的构件，并指定自动剖分。 2.4 楼板的定义、绘制、剖分 由于楼板的跨度相对比较大，板厚为120mm，剪切作用不是很明显，这里选用薄壳模型。选择定义—》截面属性—》面截面—》shell： 钢筋混凝土...
