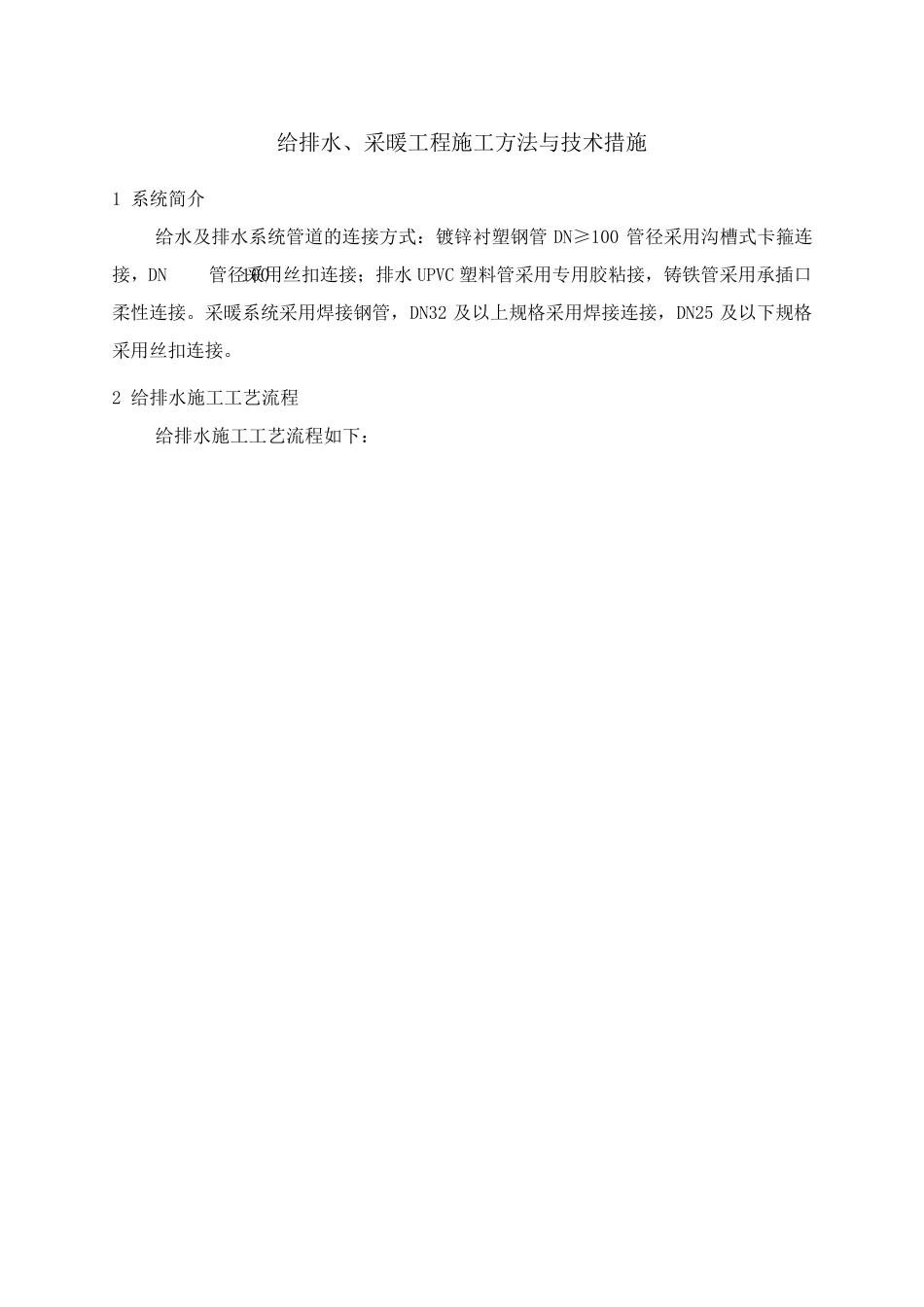

给排水、采暖工程施工方法与技术措施 1 系统简介 给水及排水系统管道的连接方式：镀锌衬塑钢管DN≥100 管径采用沟槽式卡箍连接，DN<100管径采用丝扣连接；排水UPVC 塑料管采用专用胶粘接，铸铁管采用承插口柔性连接。采暖系统采用焊接钢管，DN32 及以上规格采用焊接连接，DN25 及以下规格采用丝扣连接。 2 给排水施工工艺流程 给排水施工工艺流程如下： 3 施工准备 （1）技术交底：主要考虑管道的走向、标高、坡度、三通的预留、阀体、固定支座和导向支座的安装位置、支吊架的间距等。 （2）管道安装前，所有的管材和管件均应具有材质证明书或产品出厂合格证，并对其外观进行严格的检查，外观无重皮、裂纹、锈斑等现象，表面与内壁均应光洁、无瑕疵、裂缝、结疤、尾裂或气孔，且接口承插手感松紧适当，符合国家现行标准。管牌号、机械性能和化学成份均与设计相符，不符合上述要求的，不得安装。 熟悉图纸 技术交底 支吊架安装 配合土建孔、洞预留 管道毛坯安装 支干管安装 排水雨水灌水试验 材料进场检 管道除锈刷漆 给水强度试验 热水强度试验 卫生器 具安装 给水附 件安装 热水附 件安装 卫生器 具盛 水试验 系 统 冲 洗 系 统 冲 洗 配合系 统 调 试 4 配合土建预留预埋安装 根据设计要求，±0.00 以下穿越外墙管道均需预埋柔性防水套管，地上部分穿墙、穿楼板设置防护套管。 5 管道支吊架预制 我公司将对管道支吊架制作形式进行更详细的策划，考虑各系统综合排布，以传统工艺进行现场加工预制，确保制作成型美观、牢固可靠，安装布置合理，成排成线。 6 室内给水、热水系统管道安装 6.1 镀锌衬塑钢管丝扣连接 （1）管材检查：衬塑钢管及管件的规格种类应符合设计要求，管壁内外镀锌或涂层均匀，无锈蚀、无毛刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。 （2）安装前准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做 好 准备工作。参 看 有关 专 业 设备图和装修 建筑 图，核 对各种管道和坐 标 、标 高是 否 有交叉 ，管道排列 所 用 空 间 是 否 合理。有问 题 及时 与 设计和有关 人 员 研 究 解 决，办好 变 更洽 商 记 录 。 （3）预制加工：按 设计图纸画 出管道分路 、管径 、变 径 、预留管口 、阀 门 位 置等施工草 图，在 实 际 安装的结 构 位 置做...
