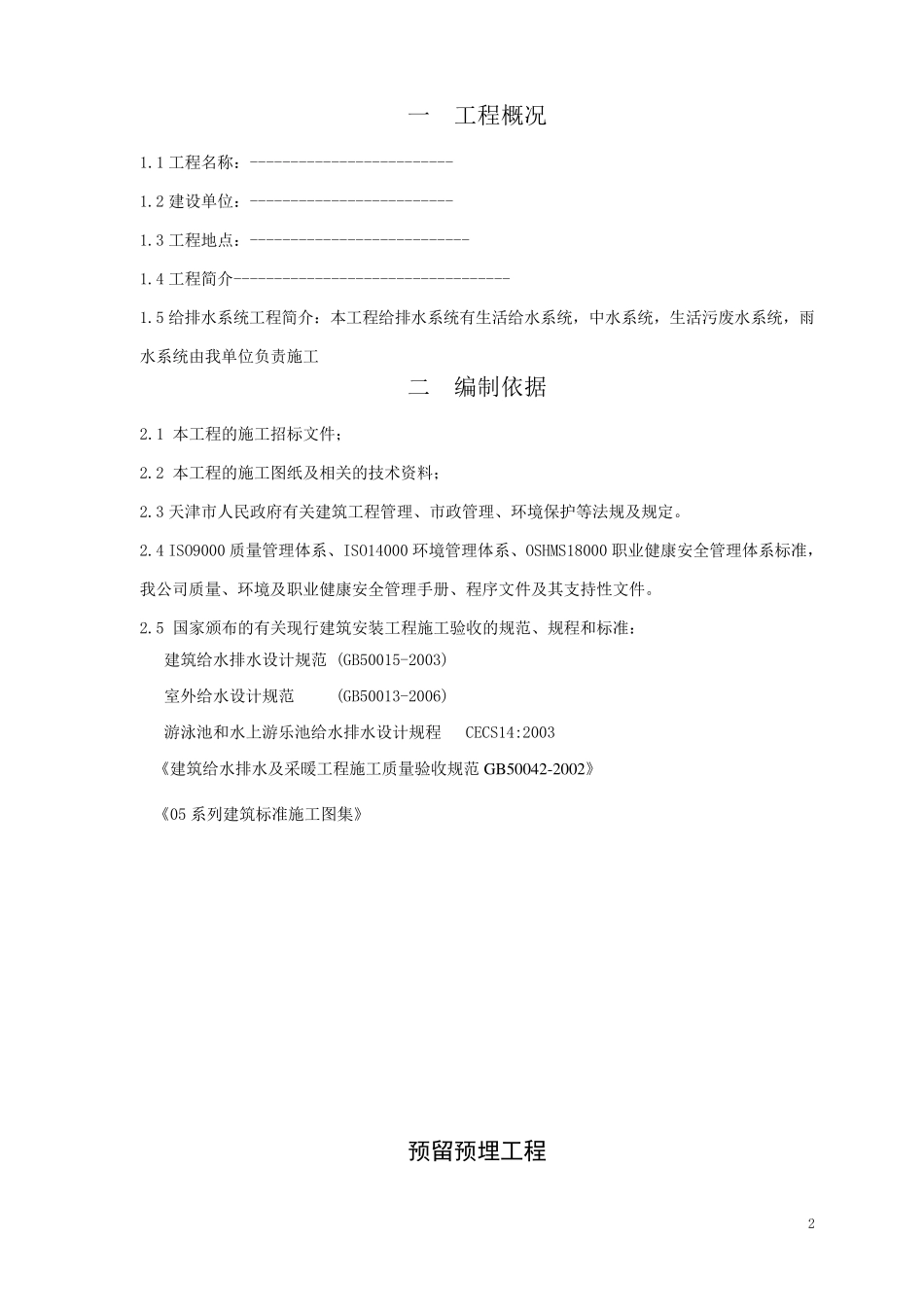

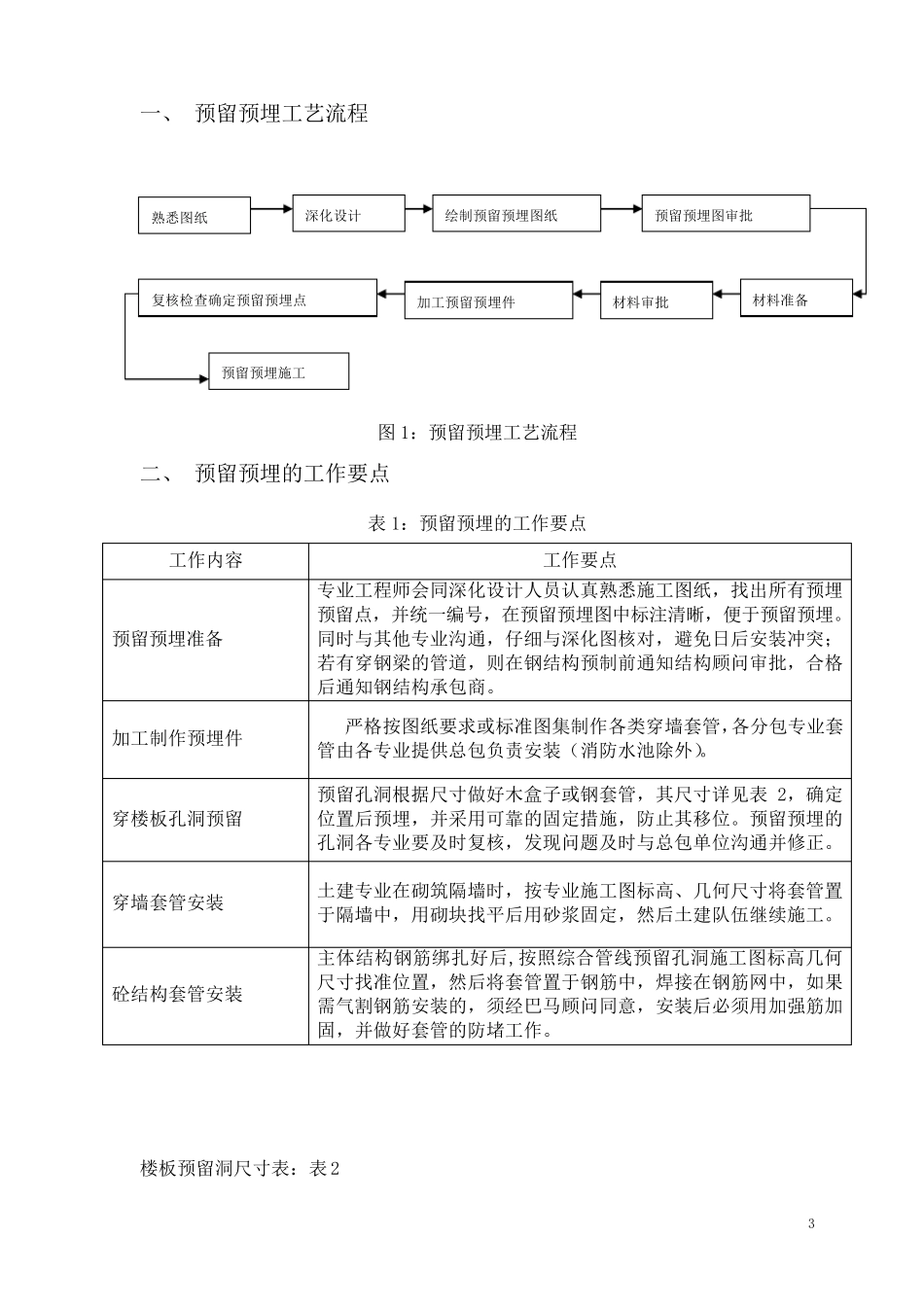

1 目 录 一 工程概况 ............................................. 2 二 编制依据 ............................................. 2 三 预留预埋工程 ......................................... 6 四 安全技术要求 ......................................... 9 2 一 工程概况 1.1 工程名称：------------------------- 1.2 建设单位：------------------------- 1.3 工程地点：--------------------------- 1.4 工程简介---------------------------------- 1.5 给排水系统工程简介：本工程给排水系统有生活给水系统，中水系统，生活污废水系统，雨水系统由我单位负责施工 二 编制依据 2.1 本工程的施工招标文件； 2.2 本工程的施工图纸及相关的技术资料； 2.3 天津市人民政府有关建筑工程管理、市政管理、环境保护等法规及规定。 2.4 ISO9000 质量管理体系、ISO14000 环境管理体系、OSHMS18000 职业健康安全管理体系标准，我公司质量、环境及职业健康安全管理手册、程序文件及其支持性文件。 2.5 国家颁布的有关现行建筑安装工程施工验收的规范、规程和标准： 建筑给水排水设计规范 (GB50015-2003) 室外给水设计规范 (GB50013-2006) 游泳池和水上游乐池给水排水设计规程 CECS14:2003 《建筑给水排水及采暖工程施工质量验收规范 GB50042-2002》 《05 系列建筑标准施工图集》 预留预埋工程 3 一、 预留预埋工艺流程 图 1：预留预埋工艺流程 二、 预留预埋的工作要点 表 1：预留预埋的工作要点 工作内容 工作要点 预留预埋准备 专业工程师会同深化设计人员认真熟悉施工图纸，找出所有预埋预留点，并统一编号，在预留预埋图中标注清晰，便于预留预埋。同时与其他专业沟通，仔细与深化图核对，避免日后安装冲突；若有穿钢梁的管道，则在钢结构预制前通知结构顾问审批，合格后通知钢结构承包商。 加工制作预埋件 严格按图纸要求或标准图集制作各类穿墙套管，各分包专业套管由各专业提供总包负责安装（消防水池除外）。 穿楼板孔洞预留 预留孔洞根据尺寸做好木盒子或钢套管，其尺寸详见表 2，确定位置后预埋，并采用可靠的固定措施，防止其移位。预留预埋的孔洞各专业要及时复核，发现问题及时与总包单位沟通并修正。 穿墙套管安装 土建专业在砌筑 隔 墙时，按专业施工图标高 、几 何 尺寸将 套管置于隔 墙中，用砌块 找平 后用砂 浆 固定，然 后土建队...
