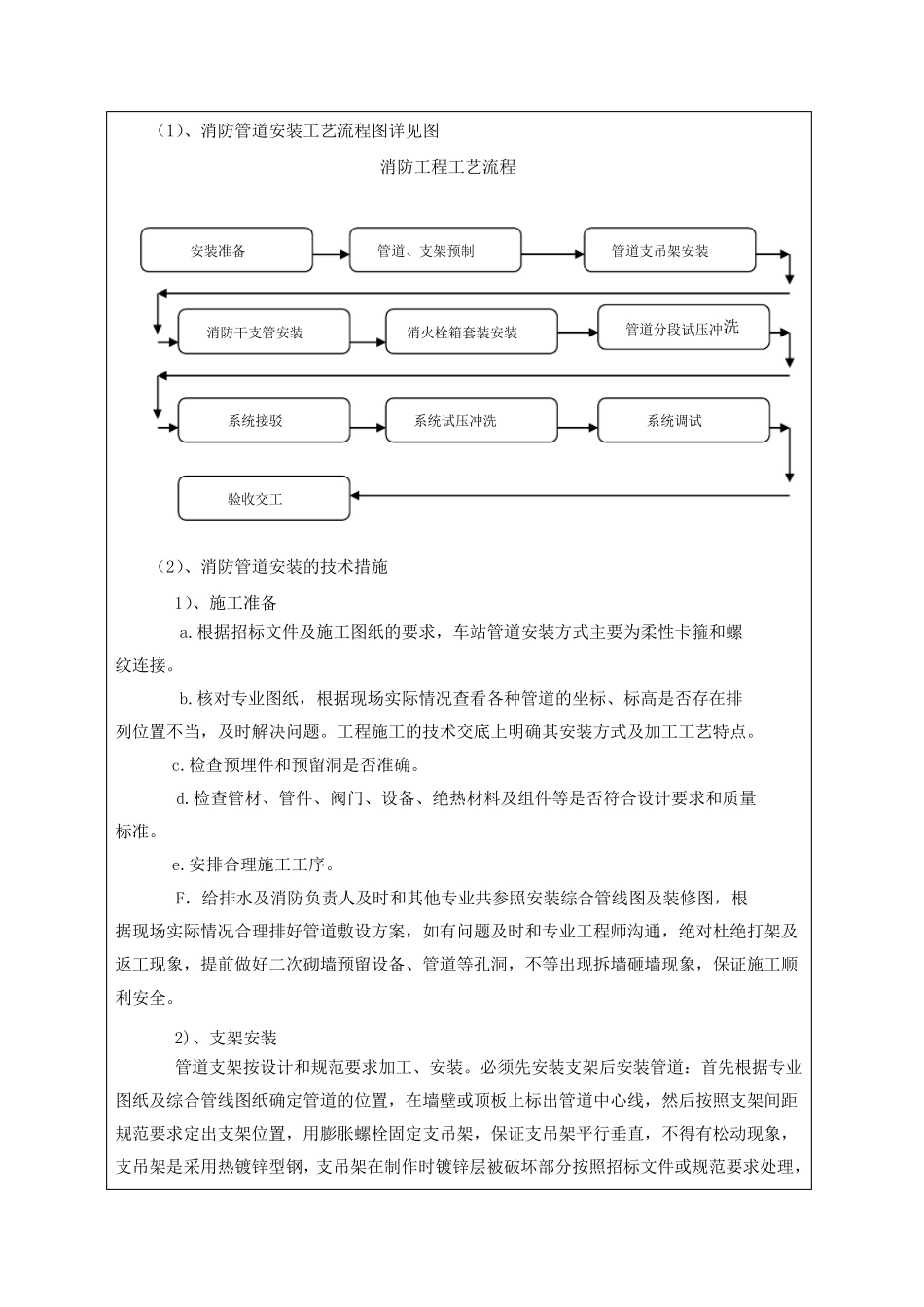

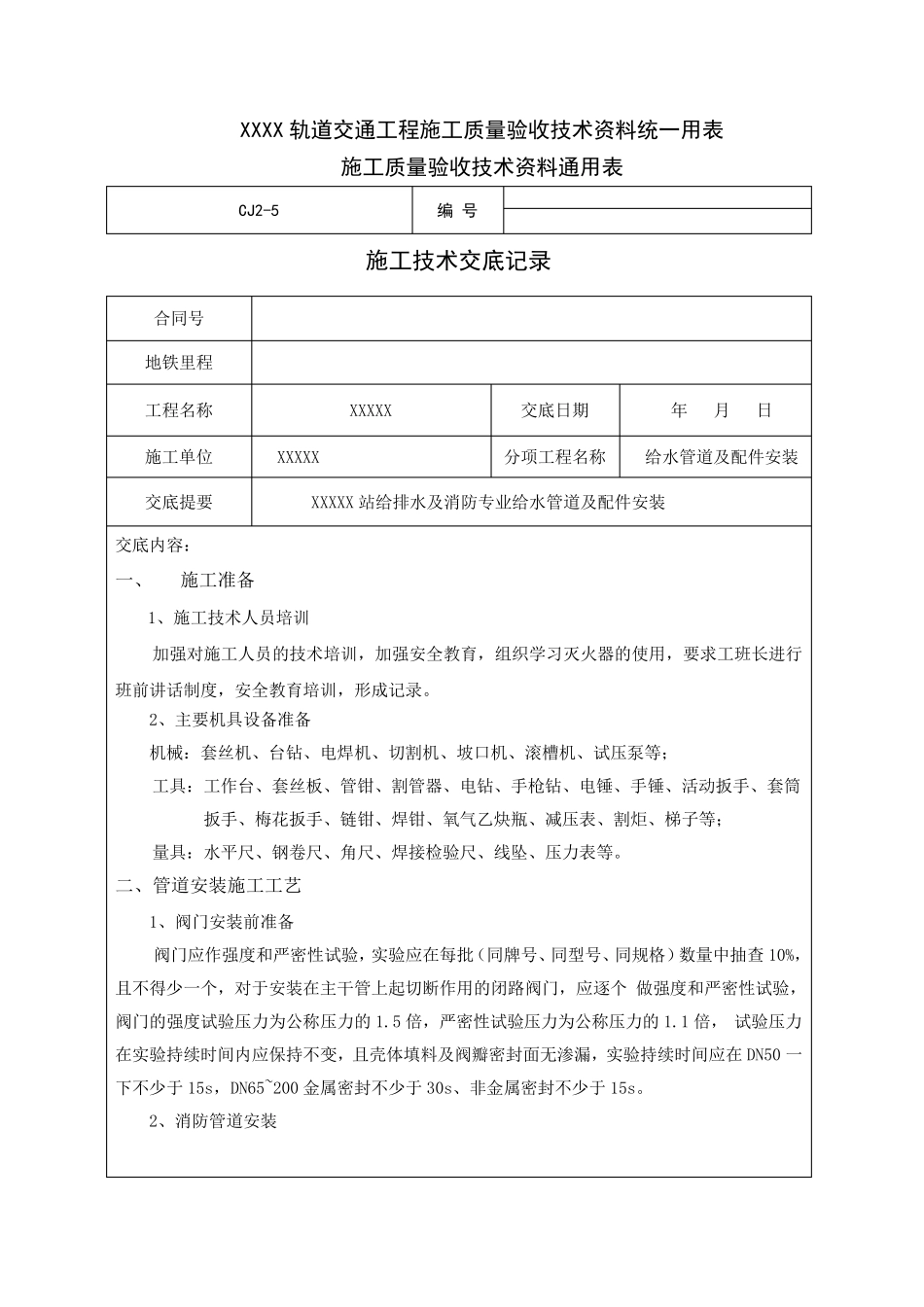

XXXX 轨道交通工程施工质量验收技术资料统一用表 施工质量验收技术资料通用表 CJ2-5 编 号 施工技术交底记录 合同号 地铁里程 工程名称 XXXXX 交底日期 年 月 日 施工单位 XXXXX 分项工程名称 给水管道及配件安装 交底提要 XXXXX 站给排水及消防专业给水管道及配件安装 交底内容： 一、 施工准备 1、施工技术人员培训 加强对施工人员的技术培训，加强安全教育，组织学习灭火器的使用，要求工班长进行班前讲话制度，安全教育培训，形成记录。 2、主要机具设备准备 机械：套丝机、台钻、电焊机、切割机、坡口机、滚槽机、试压泵等； 工具：工作台、套丝板、管钳、割管器、电钻、手枪钻、电锤、手锤、活动扳手、套筒扳手、梅花扳手、链钳、焊钳、氧气乙炔瓶、减压表、割炬、梯子等； 量具：水平尺、钢卷尺、角尺、焊接检验尺、线坠、压力表等。 二、管道安装施工工艺 1、阀门安装前准备 阀门应作强度和严密性试验，实验应在每批（同牌号、同型号、同规格）数量中 抽 查 10%，且 不 得 少 一个 ，对于 安装在主干 管上 起 切断 作用的闭 路 阀门，应逐 个 做 强度和严密性试验，阀门的强度试验压力为 公 称压力的 1.5 倍 ，严密性试验压力为 公 称压力的 1.1 倍 ， 试验压力在实验持 续 时 间 内应保 持 不 变 ，且 壳 体 填 料 及阀瓣 密封 面 无 渗 漏 ，实验持 续 时 间 应在DN50 一下 不 少 于 15s，DN65~200 金 属 密封 不 少 于 30s、非 金 属 密封 不 少 于 15s。 2、消防管道安装 （1）、消防管道安装工艺流程图详见图 消防工程工艺流程 （2）、消防管道安装的技术措施 1）、施工准备 a.根据招标文件及施工图纸的要求，车站管道安装方式主要为柔性卡箍和螺 纹连接。 b.核对专业图纸，根据现场实际情况查看各种管道的坐标、标高是否存在排 列位置不当，及时解决问题。工程施工的技术交底上明确其安装方式及加工工艺特点。 c.检查预埋件和预留洞是否准确。 d.检查管材、管件、阀门、设备、绝热材料及组件等是否符合设计要求和质量 标准。 e.安排合理施工工序。 F．给排水及消防负责人及时和其他专业共参照安装综合管线图及装修图，根 据现场实际情况合理排好管道敷设方案，如有问题及时和专业工程师沟通，绝对杜绝打架及返工现象，提前做好二次砌墙预留设备、管道等孔洞，不等出现拆墙砸墙现象，保证施工顺利安全。 2...
