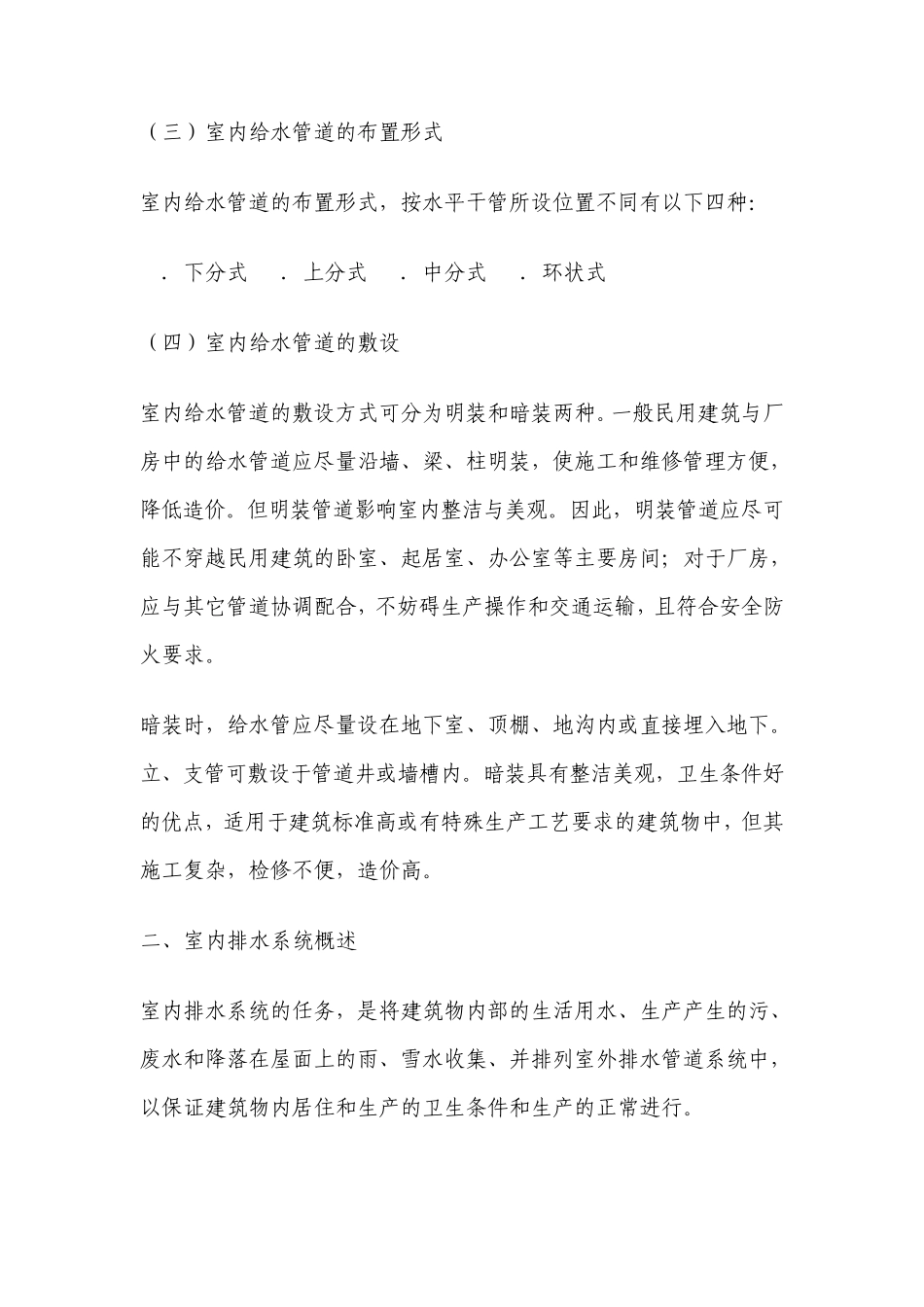

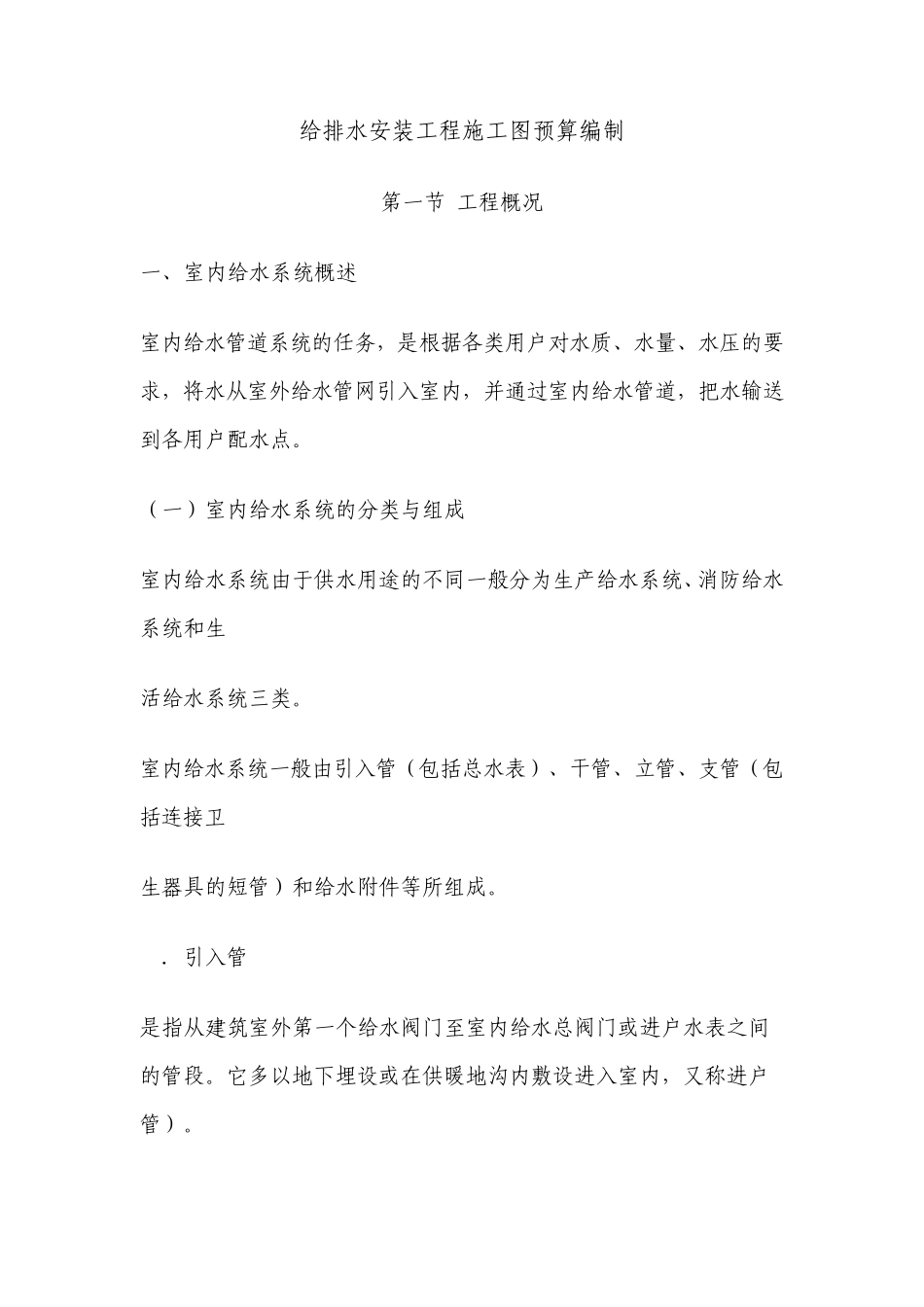

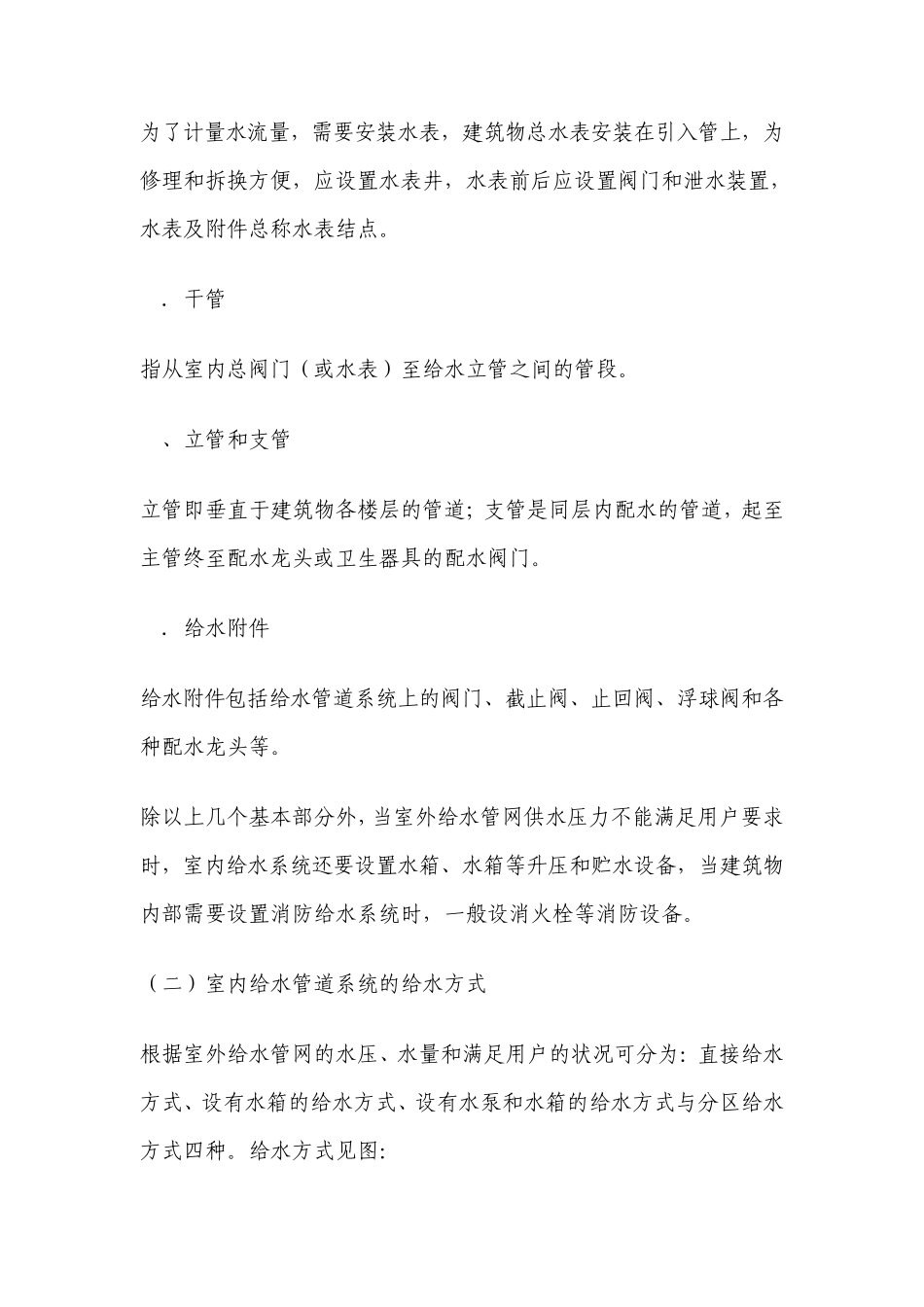

给排水安装工程施工图预算编制 第一节 工程概况 一、室内给水系统概述 室内给水管道系统的任务，是根据各类用户对水质、水量、水压的要求，将水从室外给水管网引入室内，并通过室内给水管道，把水输送到各用户配水点。 （一）室内给水系统的分类与组成 室内给水系统由于供水用途的不同一般分为生产给水系统、消防给水系统和生 活给水系统三类。 室内给水系统一般由引入管（包括总水表）、干管、立管、支管（包括连接卫 生器具的短管）和给水附件等所组成。 1 ．引入管 是指从建筑室外第一个给水阀门至室内给水总阀门或进户水表之间的管段。它多以地下埋设或在供暖地沟内敷设进入室内，又称进户管）。 为了计量水流量，需要安装水表，建筑物总水表安装在引入管上，为修理和拆换方便，应设臵水表井，水表前后应设臵阀门和泄水装臵，水表及附件总称水表结点。 2 ．干管 指从室内总阀门（或水表）至给水立管之间的管段。 3 、立管和支管 立管即垂直于建筑物各楼层的管道；支管是同层内配水的管道，起至主管终至配水龙头或卫生器具的配水阀门。 4 ．给水附件 给水附件包括给水管道系统上的阀门、截止阀、止回阀、浮球阀和各种配水龙头等。 除以上几个基本部分外，当室外给水管网供水压力不能满足用户要求时，室内给水系统还要设臵水箱、水箱等升压和贮水设备，当建筑物内部需要设臵消防给水系统时，一般设消火栓等消防设备。 （二）室内给水管道系统的给水方式 根据室外给水管网的水压、水量和满足用户的状况可分为：直接给水方式、设有水箱的给水方式、设有水泵和水箱的给水方式与分区给水方式四种。给水方式见图： （三）室内给水管道的布臵形式 室内给水管道的布臵形式，按水平干管所设位臵不同有以下四种： 1 ．下分式 2 ．上分式 3 ．中分式 4 ．环状式 （四）室内给水管道的敷设 室内给水管道的敷设方式可分为明装和暗装两种。一般民用建筑与厂房中的给水管道应尽量沿墙、梁、柱明装，使施工和维修管理方便，降低造价。但明装管道影响室内整洁与美观。因此，明装管道应尽可能不穿越民用建筑的卧室、起居室、办公室等主要房间；对于厂房，应与其它管道协调配合，不妨碍生产操作和交通运输，且符合安全防火要求。 暗装时，给水管应尽量设在地下室、顶棚、地沟内或直接埋入地下。立、支管可敷设于管道井或墙槽内。暗装具有整洁美观，卫生条件好的优点，适用于建筑标准高或有特殊生产工艺要求的建筑物中，但其...
