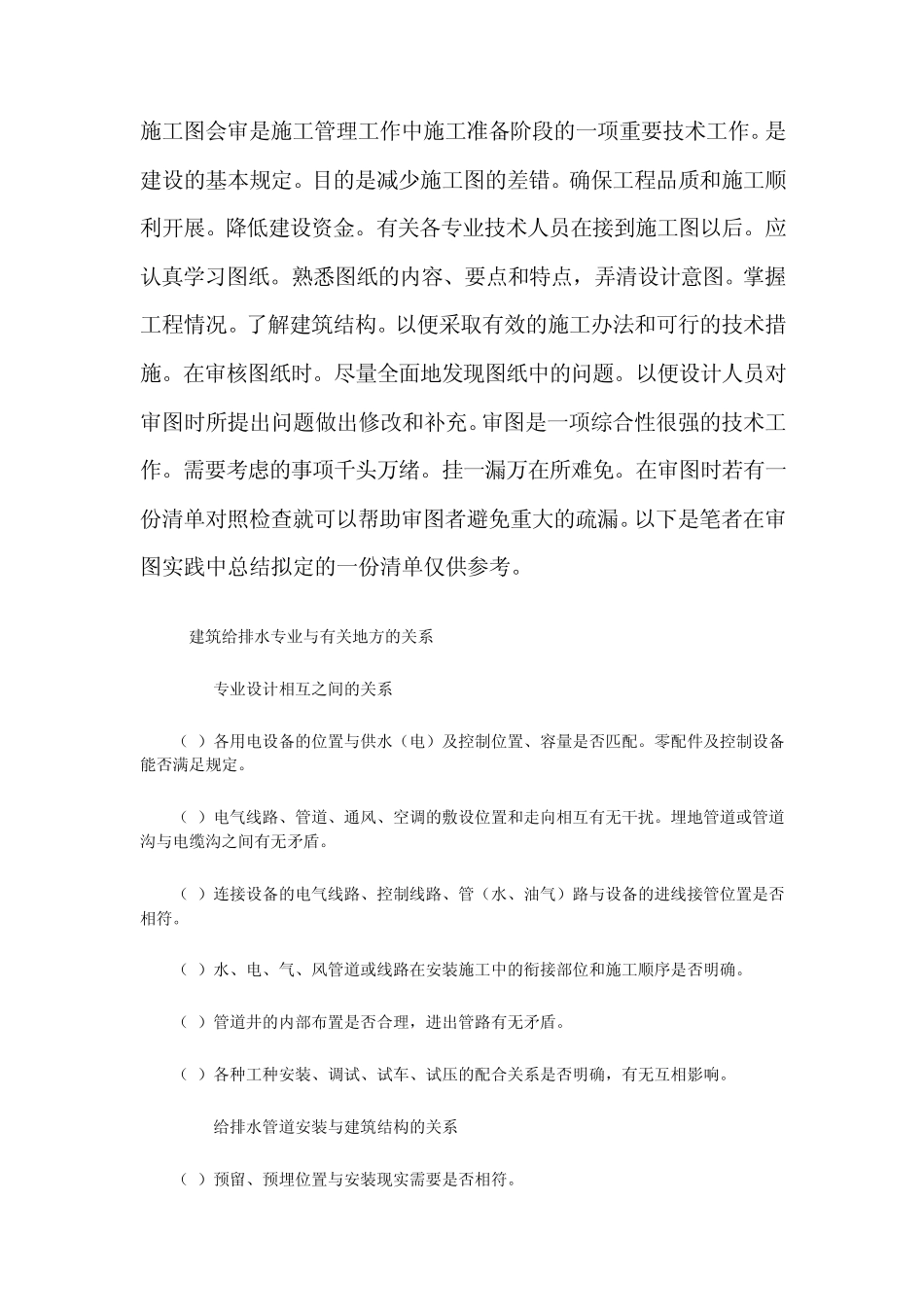

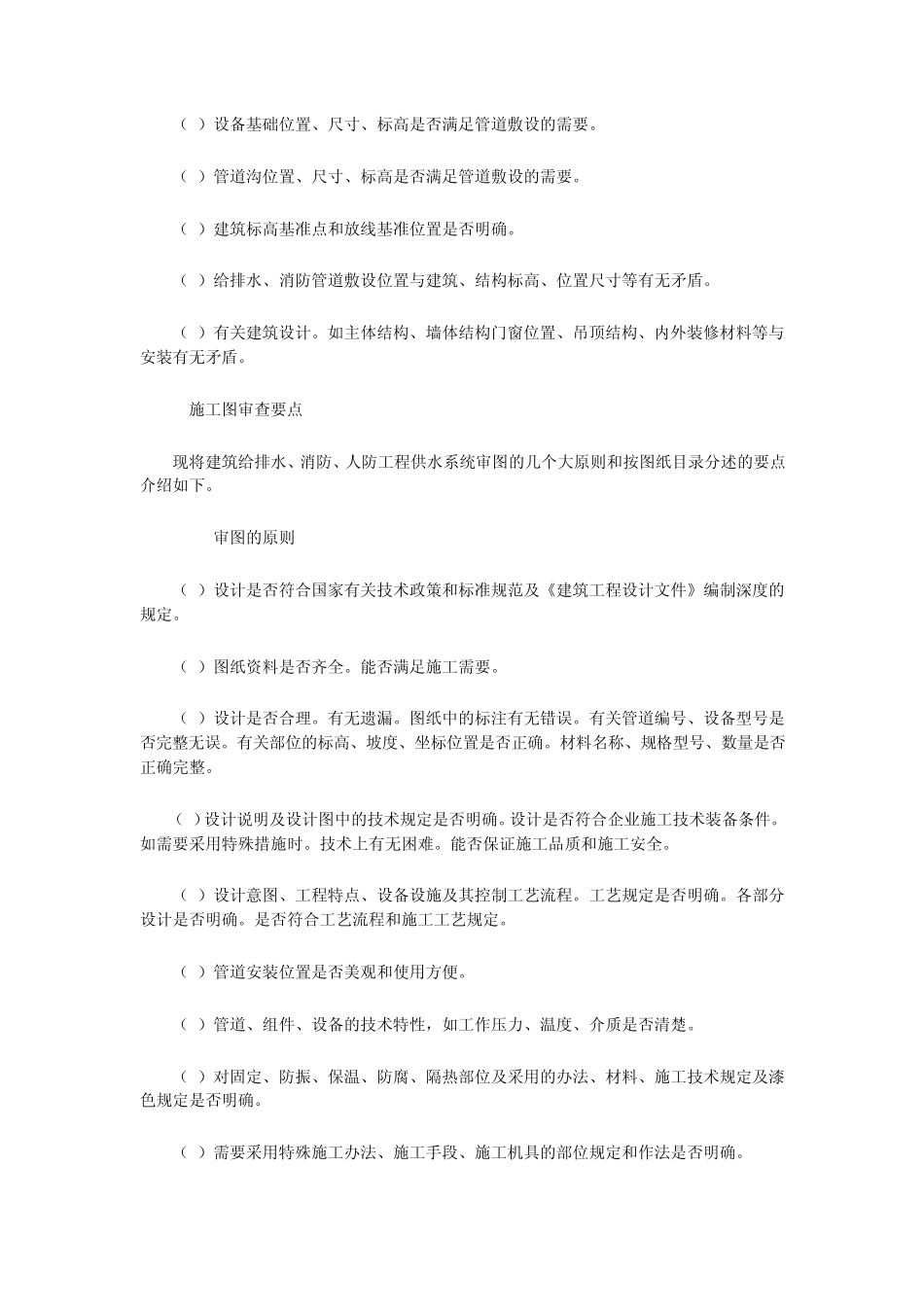

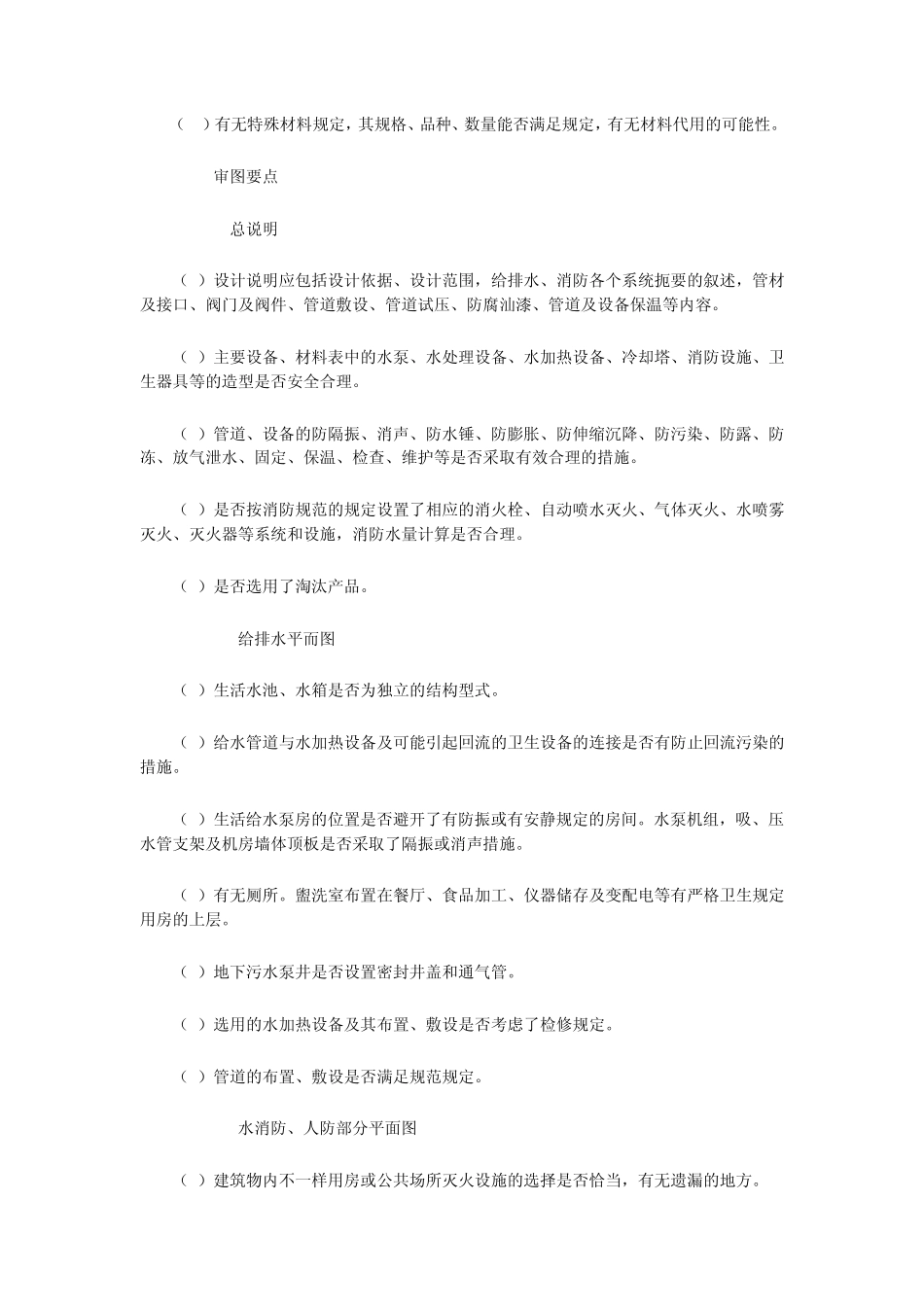

施工图会审是施工管理工作中施工准备阶段的一项重要技术工作。是建设的基本规定。目的是减少施工图的差错。确保工程品质和施工顺利开展。降低建设资金。有关各专业技术人员在接到施工图以后。应认真学习图纸。熟悉图纸的内容、要点和特点，弄清设计意图。掌握工程情况。了解建筑结构。以便采取有效的施工办法和可行的技术措施。在审核图纸时。尽量全面地发现图纸中的问题。以便设计人员对审图时所提出问题做出修改和补充。审图是一项综合性很强的技术工作。需要考虑的事项千头万绪。挂一漏万在所难免。在审图时若有一份清单对照检查就可以帮助审图者避免重大的疏漏。以下是笔者在审图实践中总结拟定的一份清单仅供参考。 1 建筑给排水专业与有关地方的关系 1. 1 专业设计相互之间的关系 （1）各用电设备的位置与供水（电）及控制位置、容量是否匹配。零配件及控制设备能否满足规定。 （2）电气线路、管道、通风、空调的敷设位置和走向相互有无干扰。埋地管道或管道沟与电缆沟之间有无矛盾。 （3）连接设备的电气线路、控制线路、管（水、油气）路与设备的进线接管位置是否相符。 （4）水、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确。 （5）管道井的内部布置是否合理，进出管路有无矛盾。 （6）各种工种安装、调试、试车、试压的配合关系是否明确，有无互相影响。 1. 2 给排水管道安装与建筑结构的关系 （1）预留、预埋位置与安装现实需要是否相符。 （2）设备基础位置、尺寸、标高是否满足管道敷设的需要。 （3）管道沟位置、尺寸、标高是否满足管道敷设的需要。 （4）建筑标高基准点和放线基准位置是否明确。 （5）给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。 （6）有关建筑设计。如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。 2 施工图审查要点 现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。 2. 1 审图的原则 （1）设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。 （2）图纸资料是否齐全。能否满足施工需要。 （3）设计是否合理。有无遗漏。图纸中的标注有无错误。有关管道编号、设备型号是否完整无误。有关部位的标高、坡度、坐标位置是否正确。材料名称、规格型号、数量是否正确完整。 （4）设计说明及设计图中的技术规定是否明确。设计是否符合企业施工技术...
