给排水工程施工规范VIP专享VIP免费

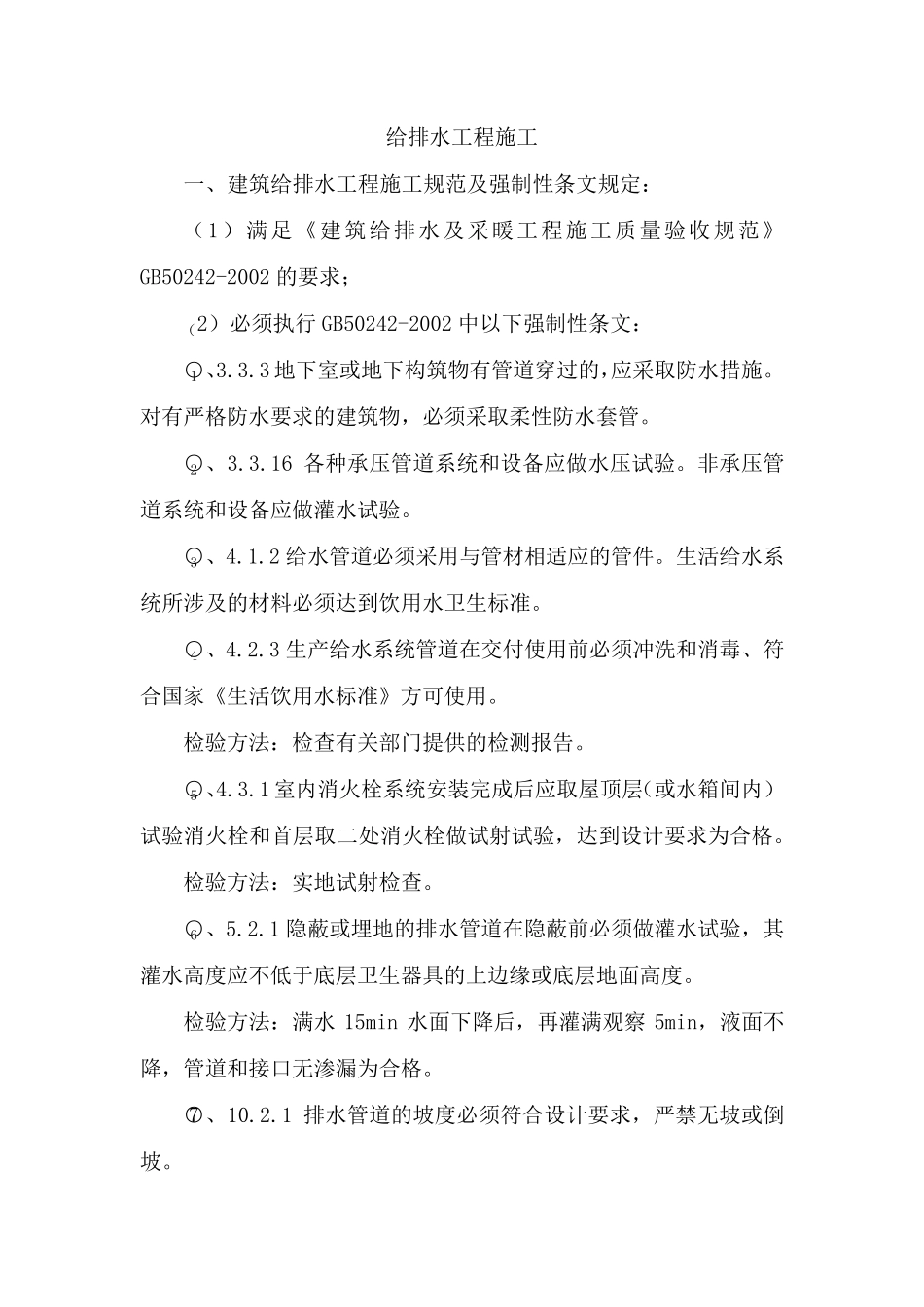

给排水工程施工 一、建筑给排水工程施工规范及强制性条文规定： （1）满足《建筑给排水及采暖工程施工质量验收规范》GB50242-2002 的要求； （2）必须执行GB50242-2002 中以下强制性条文： ○1 、3.3.3 地下室或地下构筑物有管道穿过的，应采取防水措施。对有严格防水要求的建筑物，必须采取柔性防水套管。 ○2 、3.3.16 各种承压管道系统和设备应做水压试验。非承压管道系统和设备应做灌水试验。 ○3 、4.1.2 给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。 ○4 、4.2.3 生产给水系统管道在交付使用前必须冲洗和消毒、符合国家《生活饮用水标准》方可使用。 检验方法：检查有关部门提供的检测报告。 ○5 、4.3.1 室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。 检验方法：实地试射检查。 ○6 、5.2.1 隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。 检验方法：满水15min 水面下降后，再灌满观 察5min，液 面不降，管道和接 口 无 渗 漏 为合格。 ○7 、10.2.1 排水管道的坡 度必须符合设计要求，严禁 无 坡 或倒坡 。 检验方法：用不准仪、拉线或尺量检查。 二、室内给水、排水管道节点做法 1总说明 1.1适用范围 本做法适用于住宅室内给水排水系统工程。 PP-R长期适用的水温≤70℃，系统工作压力≤0.6Mpa，dn≤100的室内冷热水的安装。 铝塑复合管适用长期的水温≤95℃，系统工作压力≤0.6Mpa,dn≤50的室内冷热水的安装。 U-PVC管道使用温度，室内连续排水温度不大于40℃，而瞬间排水水温不大于80℃。 1.2管材选择 1.2.1给水立管：在管井内安装的给水立管，建筑物高度≤50米宜采用PP-R（选择PP-R管道，要依据系统的工作压力，及材料说明书，选择相应的PP-R管材，但是不能低于1.6Mpa）；建筑物高度＞50米的宜选用衬塑镀锌钢管；在公共楼梯间或公共区域内明装管道必须采用衬塑镀锌钢管。 四季温差较大的地区要考虑做保温，预防管道结露。 1.2.2给水立管至户内各给水用水点，材料优先选择PP-R或铝塑复合管，管件必须选择配套的管件，管材、管件材质必须达到饮用水卫生标准； 1.2.3应依据系统的管道工作压力和输送的水温，考虑到安全余量，选择管材尺寸的管系列S，可按下面公式计算： S=dn-en/2en dn- 公称外径 en-公...
