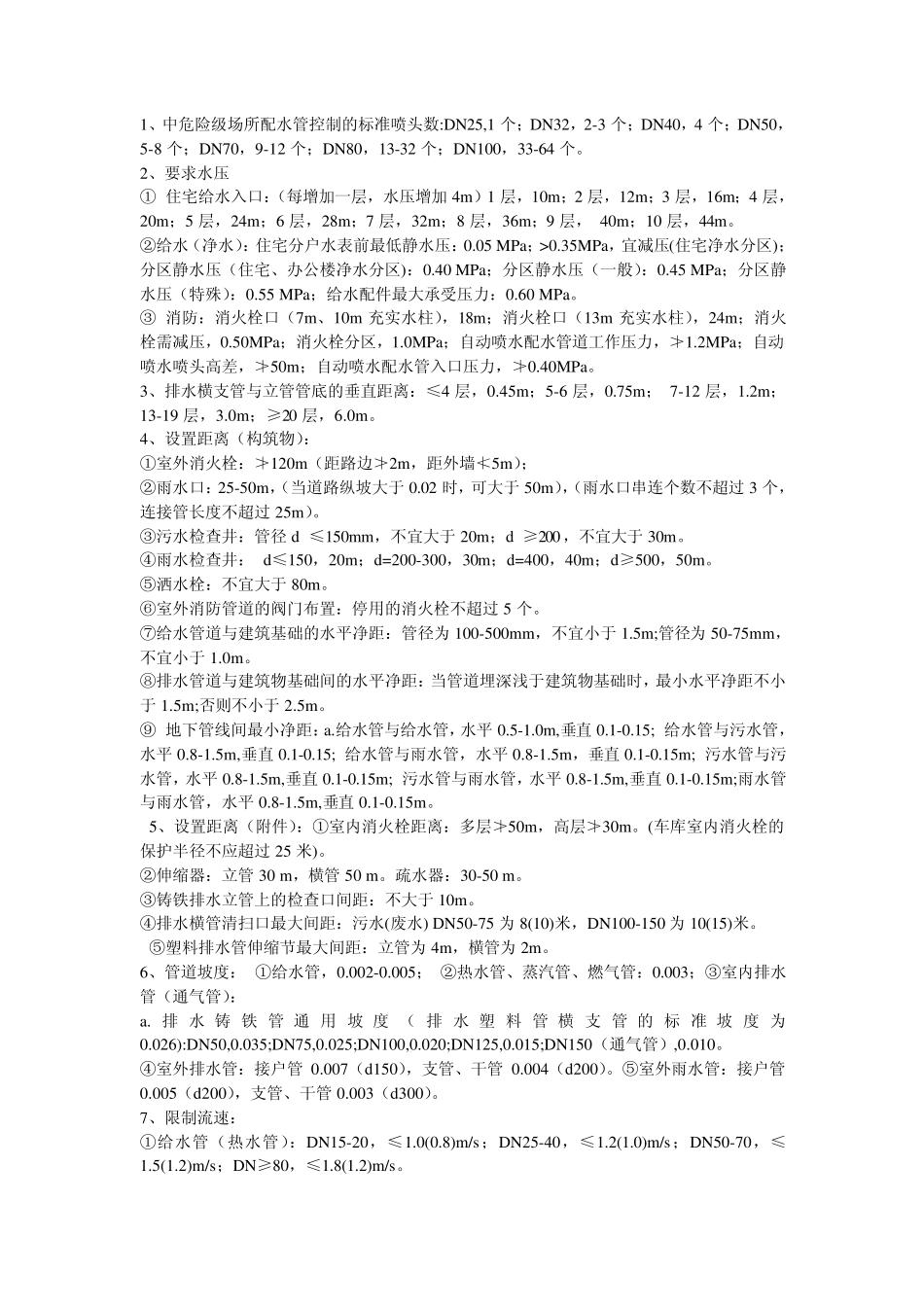

1、中危险级场所配水管控制的标准喷头数:DN25,1 个；DN32，2-3 个；DN40，4 个；DN50， 5-8 个；DN70，9-12 个；DN80，13-32 个；DN100，33-64 个。 2、要求水压 ① 住宅给水入口：（每增加一层，水压增加4m）1 层，10m；2 层，12m；3 层，16m；4 层，20m；5 层，24m；6 层，28m；7 层，32m；8 层，36m；9 层， 40m；10 层，44m。 ②给水（净水）：住宅分户水表前最低静水压：0.05 MPa；>0.35MPa，宜减压(住宅净水分区)；分区静水压（住宅、办公楼净水分区)：0.40 MPa；分区静水压（一般）：0.45 MPa；分区静水压（特殊）：0.55 MPa；给水配件最大承受压力：0.60 MPa。 ③ 消防：消火栓口（7m、10m 充实水柱），18m；消火栓口（13m 充实水柱），24m；消火栓需减压，0.50MPa；消火栓分区，1.0MPa；自动喷水配水管道工作压力，≧1.2MPa；自动喷水喷头高差，≧50m；自动喷水配水管入口压力，≧0.40MPa。 3、排水横支管与立管管底的垂直距离：≤4 层，0.45m；5-6 层，0.75m； 7-12 层，1.2m；13-19 层，3.0m；≥20 层，6.0m。 4、设置距离（构筑物）： ①室外消火栓：≧120m（距路边≧2m，距外墙≦5m）； ②雨水口：25-50m，（当道路纵坡大于 0.02 时，可大于 50m），（雨水口串连个数不超过 3 个，连接管长度不超过 25m）。 ③污水检查井：管径 d ≤150mm，不宜大于 20m；d ≥200，不宜大于 30m。 ④雨水检查井： d≤150，20m；d=200-300，30m；d=400，40m；d≥500，50m。 ⑤洒水栓：不宜大于 80m。 ⑥室外消防管道的阀门布置：停用的消火栓不超过 5 个。 ⑦给水管道与建筑基础的水平净距：管径为 100-500mm，不宜小于 1.5m;管径为 50-75mm，不宜小于 1.0m。 ⑧排水管道与建筑物基础间的水平净距：当管道埋深浅于建筑物基础时，最小水平净距不小于 1.5m;否则不小于 2.5m。 ⑨ 地下管线间最小净距：a.给水管与给水管，水平 0.5-1.0m,垂直0.1-0.15; 给水管与污水管，水平 0.8-1.5m,垂直0.1-0.15; 给水管与雨水管，水平 0.8-1.5m，垂直0.1-0.15m; 污水管与污水管，水平 0.8-1.5m,垂直0.1-0.15m; 污水管与雨水管，水平 0.8-1.5m,垂直0.1-0.15m;雨水管与雨水管，水平 0.8-1.5m,垂直0.1-0.15m。 5、设置距离（附件）：①室内消火栓距离：多层≧50m，高层≧30m。(车库室内消火栓的保护半径不应超过 25 米)。 ②伸缩器：立管30 m，横管50 m。疏水器：30-50 m。 ③...
