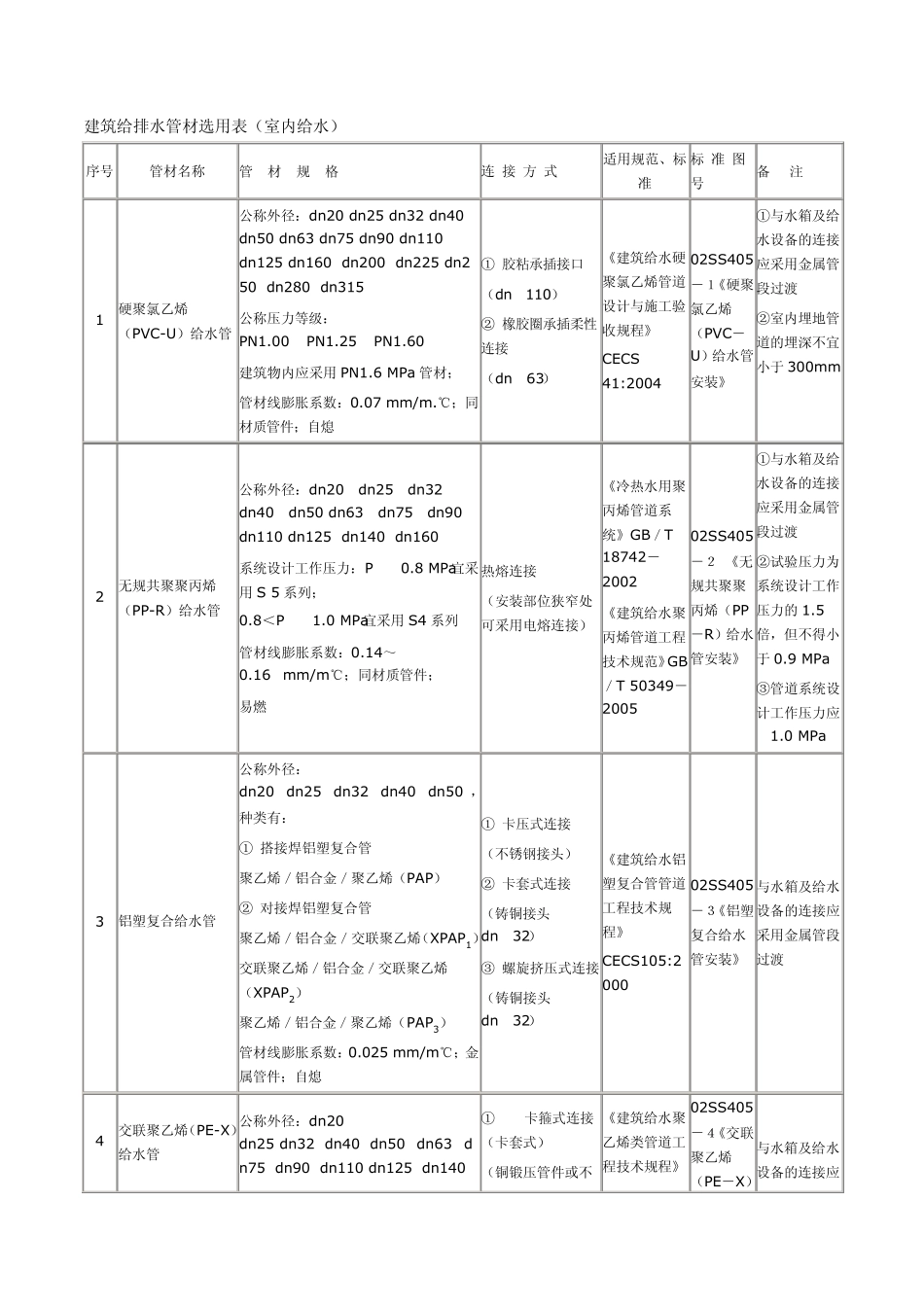

建筑给排水管材选用表（室内给水） 序号 管材名称 管 材 规 格 连 接 方 式 适用规范、标准 标 准 图 号 备 注 1 硬聚氯乙烯（PVC-U）给水管 公称外径：dn20 dn25 dn32 dn40 dn50 dn63 dn75 dn90 dn110 dn125 dn160 dn200 dn225 dn250 dn280 dn315 公称压力等级：PN1.00 PN1.25 PN1.60 建筑物内应采用PN1.6 MPa 管材； 管材线膨胀系数：0.07 mm/m.℃；同材质管件；自熄 ① 胶粘承插接口 （dn≤110） ② 橡胶圈承插柔性连接 （dn≥63） 《建筑给水硬聚氯乙烯管道设计与施工验收规程》 CECS 41:2004 02SS405－１《硬聚氯乙烯（PVC－U）给水管安装》 ①与水箱及给水设备的连接应采用金属管段过渡 ②室内埋地管道的埋深不宜小于 300mm 2 无规共聚聚丙烯（PP-R）给水管 公称外径：dn20 dn25 dn32 dn40 dn50 dn63 dn75 dn90 dn110 dn125 dn140 dn160 系统设计工作压力：Ps≤0.8 MPa宜采用S 5 系列； 0.8＜Ps≤1.0 MPa宜采用S4 系列 管材线膨胀系数：0.14～0.16 mm/m℃；同材质管件； 易燃 热熔连接 （安装部位狭窄处可采用电熔连接） 《冷热水用聚丙烯管道系统》GB／T 18742－2002 《建筑给水聚丙烯管道工程技术规范》GB／T 50349－2005 02SS405－２ 《无规共聚聚丙烯（PP－R）给水管安装》 ①与水箱及给水设备的连接应采用金属管段过渡 ②试验压力为系统设计工作压力的 1.5倍，但不得小于 0.9 MPa ③管道系统设计工作压力应≤1.0 MPa 3 铝塑复合给水管 公称外径：dn20 dn25 dn32 dn40 dn50 ，种类有： ① 搭接焊铝塑复合管 聚乙烯／铝合金／聚乙烯（PAP） ② 对接焊铝塑复合管 聚乙烯／铝合金／交联聚乙烯（XPAP1） 交联聚乙烯／铝合金／交联聚乙烯（XPAP2） 聚乙烯／铝合金／聚乙烯（PAP3） 管材线膨胀系数：0.025 mm/m℃；金属管件；自熄 ① 卡压式连接 （不锈钢接头） ② 卡套式连接 （铸铜接头dn≤32） ③ 螺旋挤压式连接 （铸铜接头dn≤32） 《建筑给水铝塑复合管管道工程技术规程》 CECS105:2000 02SS405－３《铝塑复合给水管安装》 与水箱及给水设备的连接应采用金属管段过渡 4 交联聚乙烯（PE-X）给水管 公称外径：dn20 dn25 dn32 dn40 dn50 dn63 dn75 dn90 dn110 dn125 dn140 ① 卡箍式连接（卡套式） （铜锻压管件或不《建筑给水聚乙烯类管道工程技术规程》 02SS405－４《交联聚乙烯 （PE...
