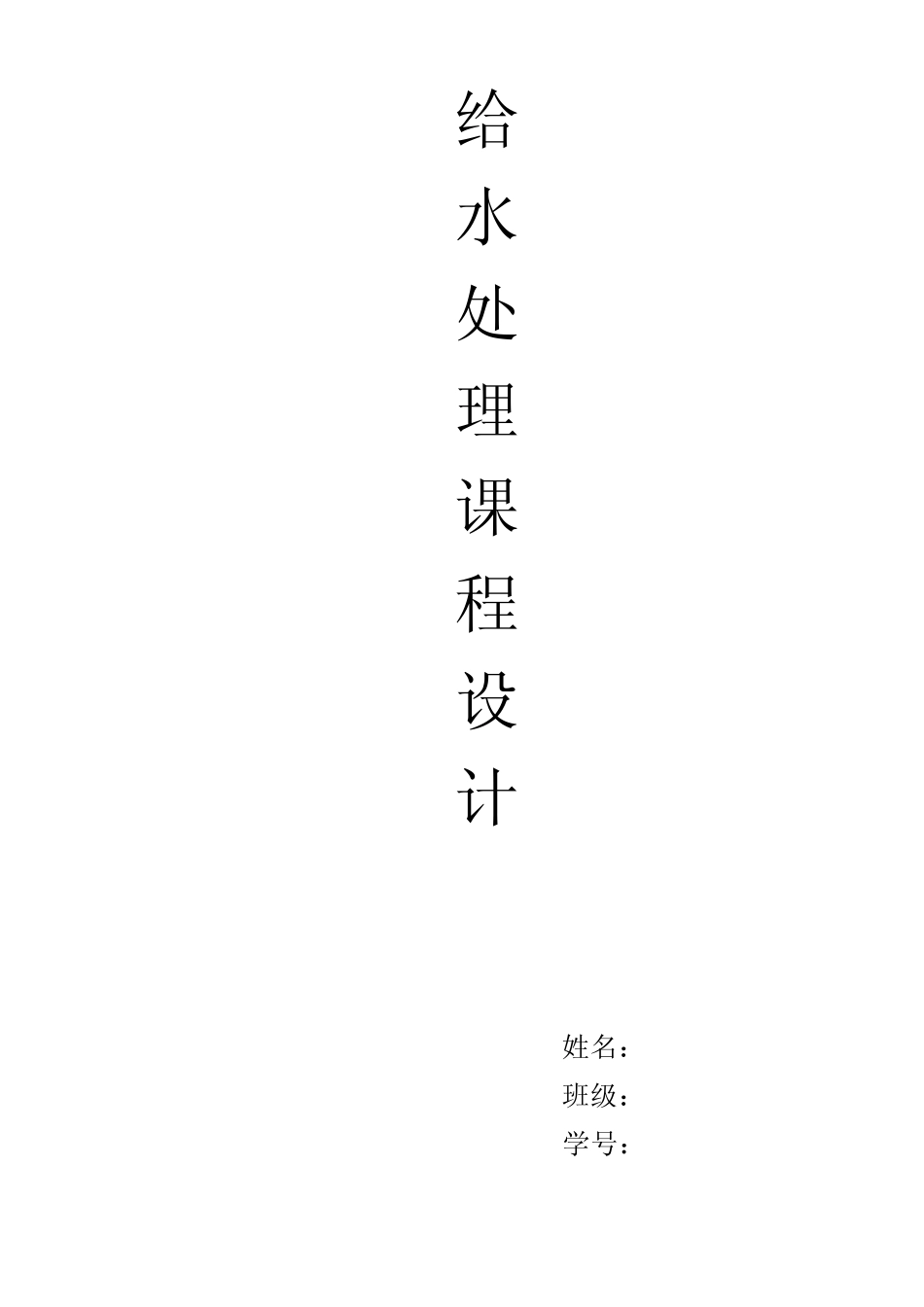

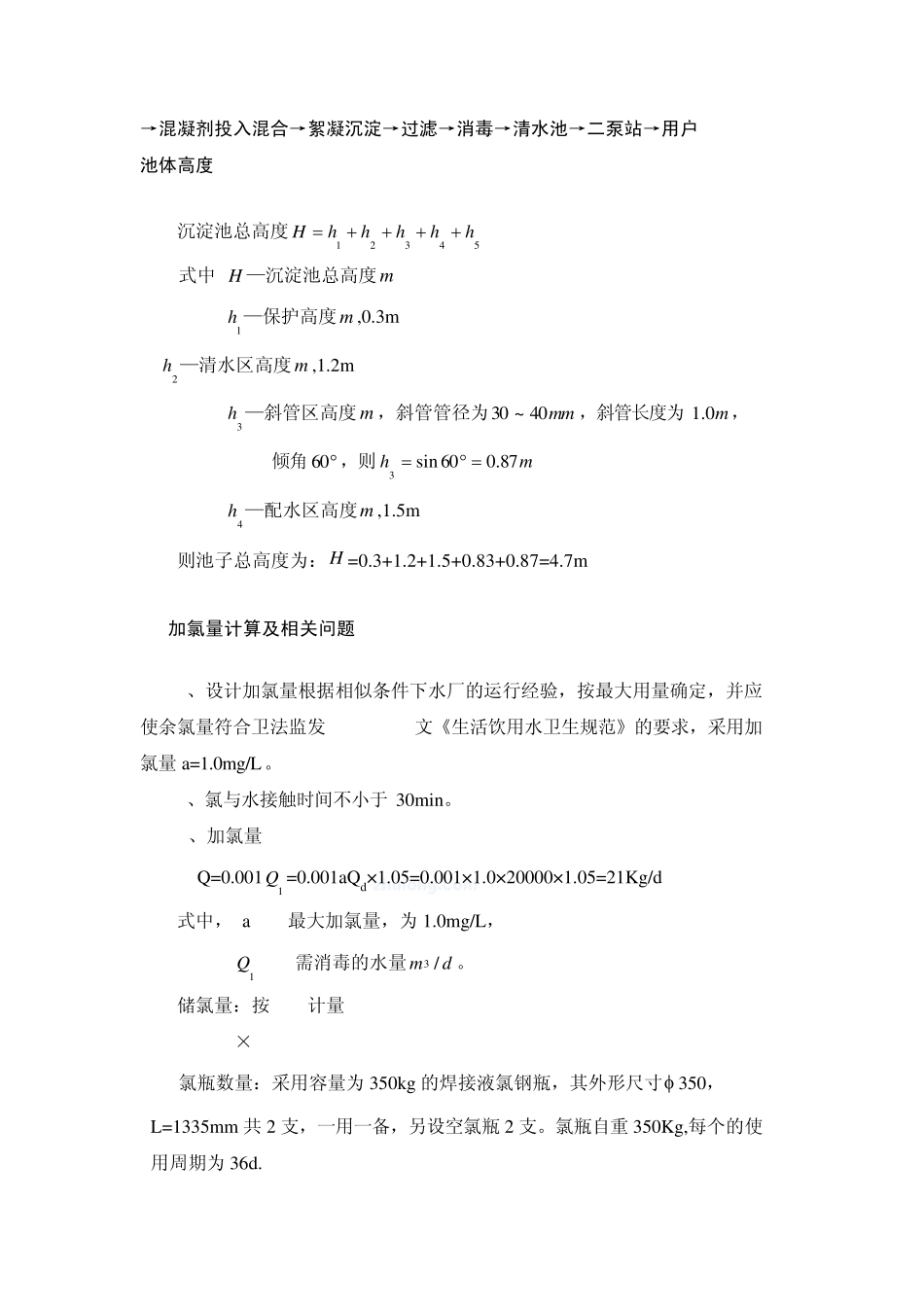

给 水 处 理 课 程 设 计 姓名： 班级： 学号： 摘 要 本设计为2万立方米/天给水处理厂设计，主要是给水处理厂的设计该厂的水源为地表水，水质情况良好即：原水→混凝→沉淀→过滤→消毒→用户。主要构筑物为：栅条絮凝池、斜管沉淀池、普通快滤池和清水池。水厂布置采用了直角型，水厂地面标高 0.00米，服务水头 60米，Kh为1.30。 设计题目 2 万立方米/天给水处理厂设计 城市用水要求 城市设计用水量为2万m3/d，城市给水处理厂出水应满足《生活饮用水水质卫生规范（2001）》要求。 给水处理厂设计水量的确定 水处理构筑物的生产能力应以最高日供水量加水厂自用水量进行设计，水厂自用水量主要用于滤池冲洗及沉淀池或絮凝池排泥等方面，一般采用供水量的5%～10%，本工艺采用 5%，故给水厂的设计处理量为： Q=Qd(1+5%)=20000×(1+5%)=210003m /d≈8753m /h 给水处理厂工艺流程的确定 通过以上各种工艺的比较及目前技术方面的要求，采用基本处理流程如下： 原水 加药 混合 栅条絮凝池 斜管沉淀池 普通快滤池 消毒 清水池 二级泵房 出水 →混凝剂投入混合→絮凝沉淀→过滤→消毒→清水池→二泵站→用户 5.2.3 池体高度 沉淀池总高度54321hhhhhH 式中 H —沉淀池总高度m 1h —保护高度m ,0.3m 2h —清水区高度m ,1.2m 3h —斜管区高度m ，斜管管径为 m m40~30，斜管长度为m0.1， 倾角60 ，则mh87.060sin3 4h —配水区高度m ,1.5m 则池子总高度为：H =0.3+1.2+1.5+0.83+0.87=4.7m 加氯量计算及相关问题 1、设计加氯量根据相似条件下水厂的运行经验，按最大用量确定，并应使余氯量符合卫法监发[2001]161文《生活饮用水卫生规范》的要求，采用加氯量a=1.0mg/L。 2、氯与水接触时间不小于30min。 3、加氯量 Q=0.0011Q =0.001aQd×1.05=0.001×1.0×20000×1.05=21Kg/d 式中， a----最大加氯量，为1.0mg/L， 1Q ----需消毒的水量dm/3。 储氯量：按30d计量 G=15×21=315kg/15d 氯瓶数量：采用容量为350kg 的焊接液氯钢瓶，其外形尺寸 350，L=1335mm 共 2 支，一用一备，另设空氯瓶 2 支。氯瓶自重 350Kg,每个的使用周期为36d. 加氯设备数量：采用REGAL(瑞高)210NO.17A 型加氯机2 台，交替使用。台加氯机的加氯量为0-2Kg/h.外形尺寸为：1100mm×700mm. 加氯系统发生氯泄漏将造成严重的环境影响，故宜采用给水喷淋，使之发生反应以吸收漏氯。 ...
