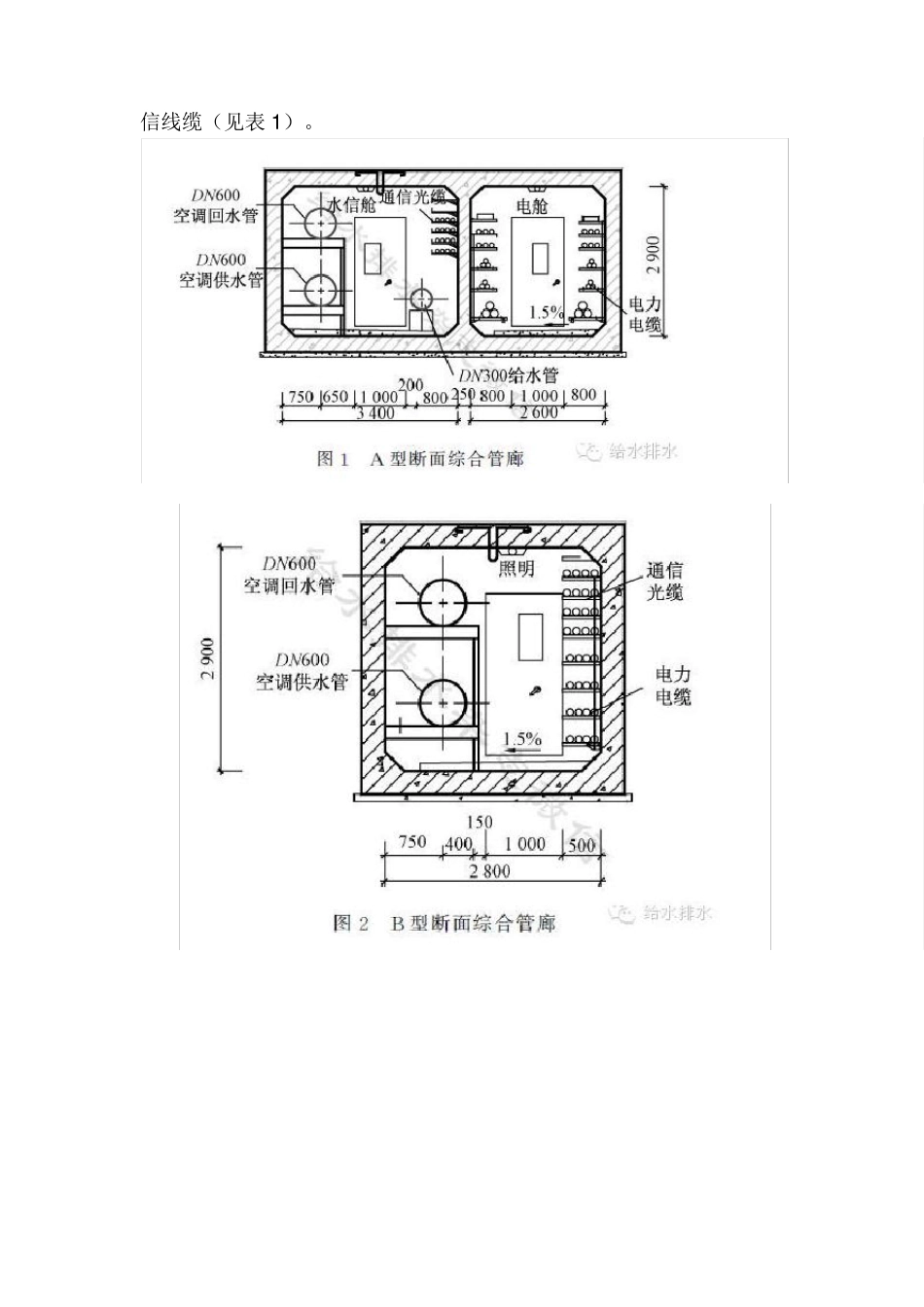

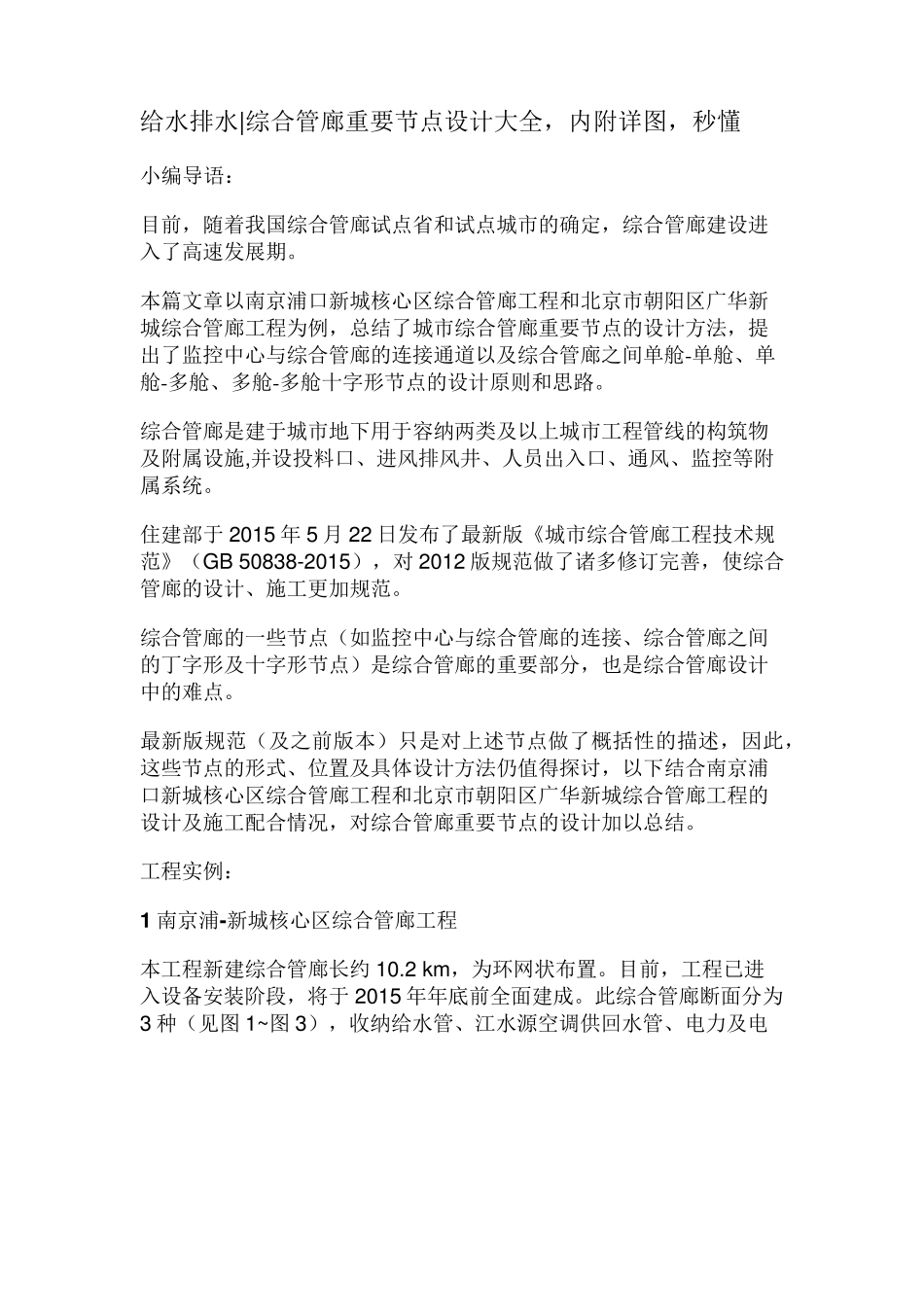

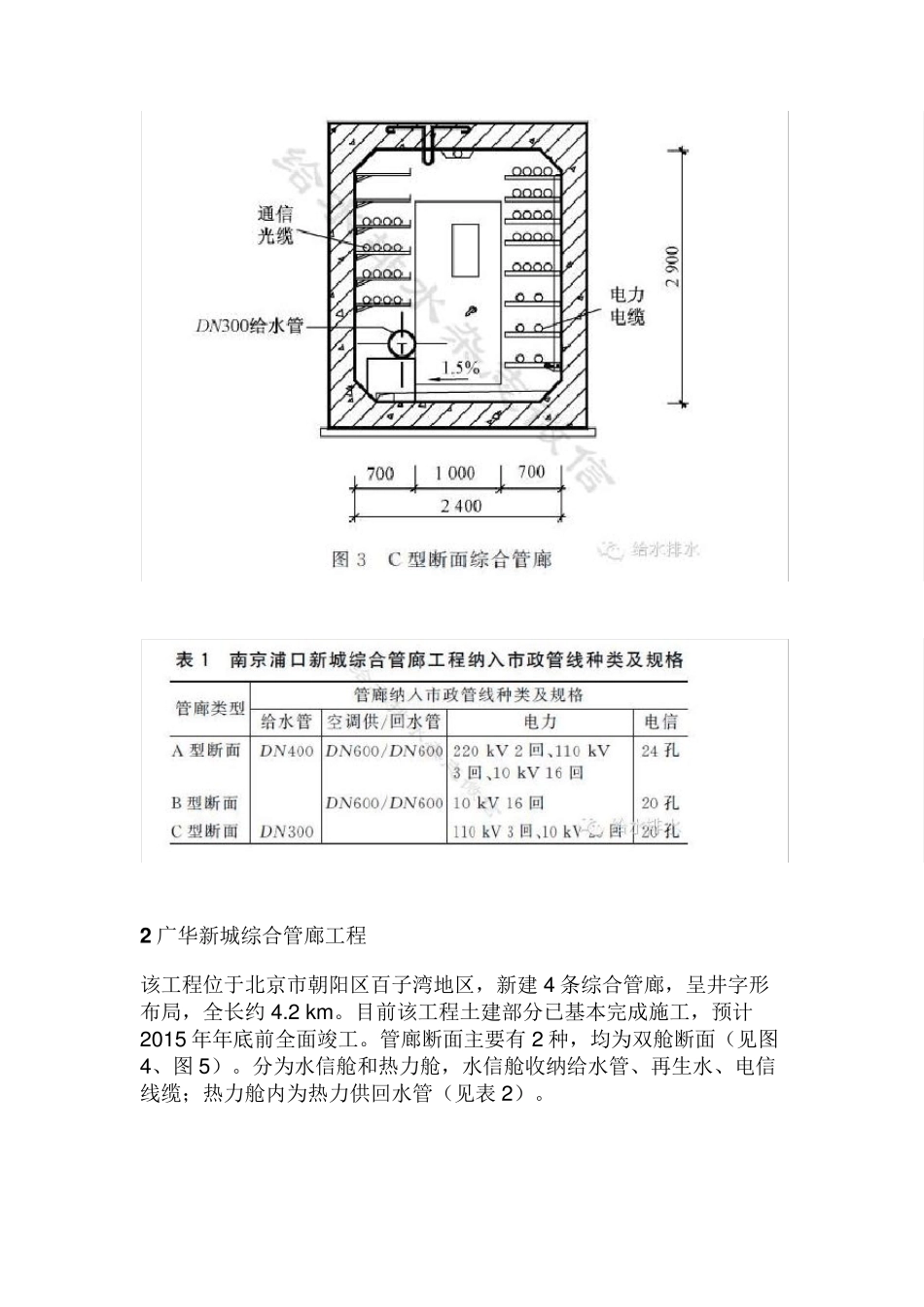

给水排水|综合管廊重要节点设计大全,内附详图,秒懂 小编导语: 目前,随着我国综合管廊试点省和试点城市的确定,综合管廊建设进入了高速发展期。 本篇文章以南京浦口新城核心区综合管廊工程和北京市朝阳区广华新城综合管廊工程为例,总结了城市综合管廊重要节点的设计方法,提出了监控中心与综合管廊的连接通道以及综合管廊之间单舱-单舱、单舱-多舱、多舱-多舱十字形节点的设计原则和思路。 综合管廊是建于城市地下用于容纳两类及以上城市工程管线的构筑物及附属设施,并设投料口、进风排风井、人员出入口、通风、监控等附属系统。 住建部于 2015 年 5 月 22 日发布了最新版《城市综合管廊工程技术规范》(GB 50838-2015),对 2012 版规范做了诸多修订完善,使综合管廊的设计、施工更加规范。 综合管廊的一些节点(如监控中心与综合管廊的连接、综合管廊之间的丁字形及十字形节点)是综合管廊的重要部分,也是综合管廊设计中的难点。 最新版规范(及之前版本)只是对上述节点做了概括性的描述,因此,这些节点的形式、位置及具体设计方法仍值得探讨,以下结合南京浦口新城核心区综合管廊工程和北京市朝阳区广华新城综合管廊工程的设计及施工配合情况,对综合管廊重要节点的设计加以总结。 工程实例: 1 南京浦-新城核心区综合管廊工程 本工程新建综合管廊长约 10.2 km,为环网状布置。目前,工程已进入设备安装阶段,将于 2015 年年底前全面建成。此综合管廊断面分为3 种(见图1~ 图3),收纳给水管、江水源空调供回水管、电力及电信线缆(见表1 )。 2 广华新城综合管廊工程 该工程位于北京市朝阳区百子湾地区,新建4 条综合管廊,呈井字形布局,全长约4.2 km 。目前该工程土建部分已基本完成施工,预计2015 年年底前全面竣工。管廊断面主要有2 种,均为双舱断面(见图4、图5)。分为水信舱和热力舱,水信舱收纳给水管、再生水、电信线缆;热力舱内为热力供回水管(见表 2)。 节点设计 节点类型 综合管廊工程设计中出现的重要节点在上述两个工程均有体现,如监控中心与综合管廊之间的连接通道、管廊之间的丁字形和十字形节点、人员出入口、进排风井及配电设备井等,结合上述两个工程实例,本文重点介绍监控中心与综合管廊之间的连接通道及管廊之间的3 种十字形节点:①单舱-单舱节点;②单舱-多舱节点;③多舱-多舱节点。其他类型节点(如丁字型节点、人员出入口、进排风井及配电设备井等)本文从略...
