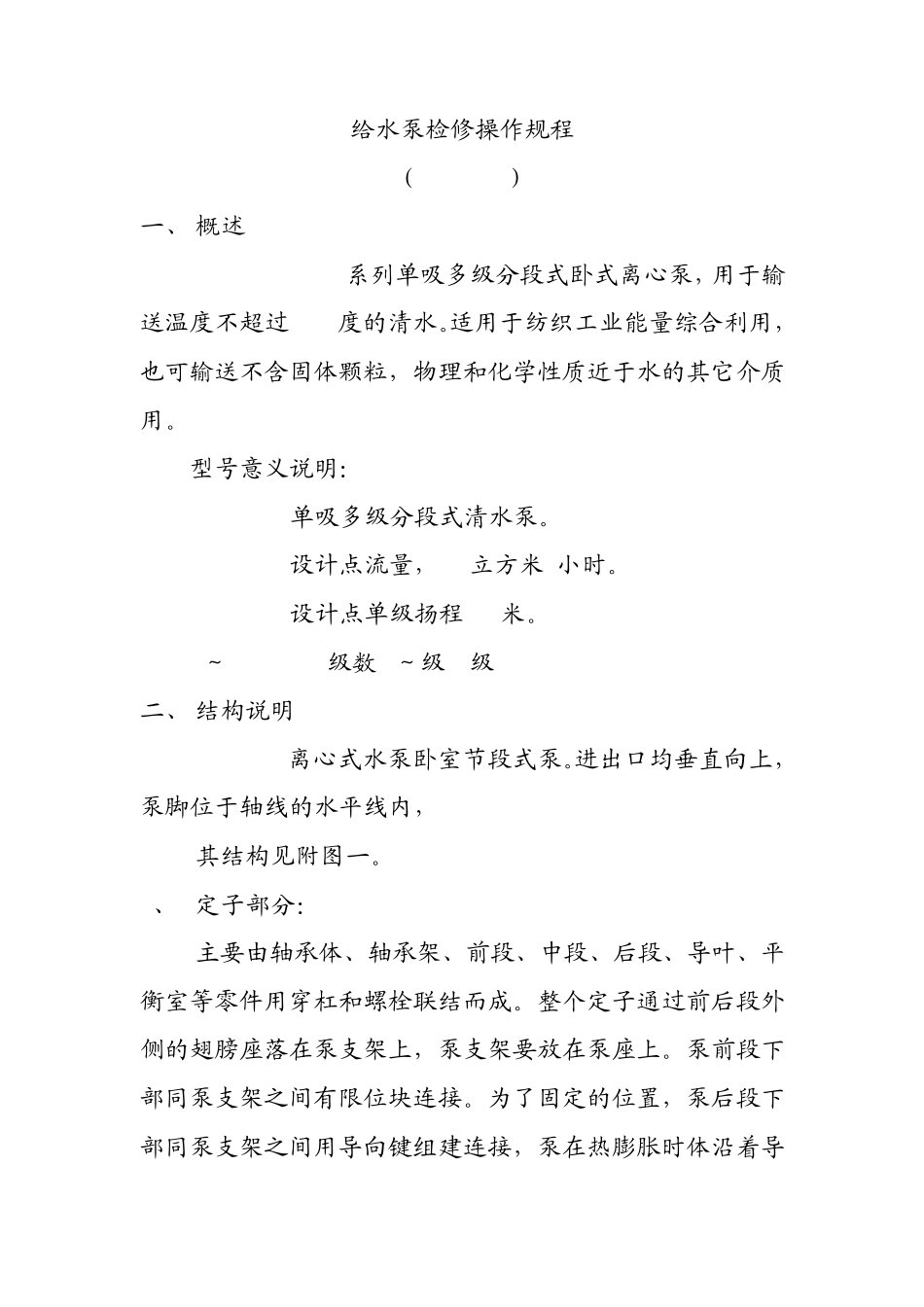

给水泵检修操作规程 （DG85-80） 一、 概述 DG85-80*6-12系列单吸多级分段式卧式离心泵，用于输送温度不超过 160度的清水。适用于纺织工业能量综合利用，也可输送不含固体颗粒，物理和化学性质近于水的其它介质用。 型号意义说明： DG------单吸多级分段式清水泵。 85------设计点流量，85立方米/小时。 80------设计点单级扬程80米。 6～12------级数 6～级 2级 二、 结构说明 DG85-80离心式水泵卧室节段式泵。进出口均垂直向上，泵脚位于轴线的水平线内， 其结构见附图一。 1、 定子部分： 主要由轴承体、轴承架、前段、中段、后段、导叶、平衡室等零件用穿杠和螺栓联结而成。整个定子通过前后段外侧的翅膀座落在泵支架上，泵支架要放在泵座上。泵前段下部同泵支架之间有限位块连接。为了固定的位臵，泵后段下部同泵支架之间用导向键组建连接，泵在热膨胀时体沿着导向沟槽方向移动。前、后段间用泵罩罩上，泵的底座位单独底座，不同电机合装。 2、 转子部分： 见附图二 主要由轴、轴套、轴套螺母、叶轮、档套、平衡档套、平衡盘等零件使用平衡键连接起来，整个转子是由两端的轴承来支撑，泵转子使用弹性柱销联轴器同电机连接。 3、 平衡机构： 泵的平衡机构是由径向间隙、平衡盘、轴向间隙平衡室组成。泵的叶轮所产生的轴向力完全由平衡盘所承受，平衡机构能够自动平衡各工况下的轴向力，平衡回水流向前段。 4、 轴承部分： 轴承采用标准滑动轴承。该轴承采用油环自动滑动并备有水冷室，为了补偿因加工或装配时造成的误差，以及因轴承磨损发生下沉等现象，在两端轴承座底下部配有三个调整螺钉，作为调整用。 5、 泵的冷却系统。 当泵输送介质温度超过 80度时，需要接通冷却水的部位有： ①、 填料函腔 ②、 填料函冷却室 ③、 水冷填料压盖 ④ 、 轴承水冷室 冷却水为普通自来水即可，压力为 147～294千帕，流量为0.5～1立方米/小时。 6、 泵的密封： 1)、静密封： 泵的前段、中段、后段之间的静止结合面采用金属面密封，并在密封面外设有复制密封圈，此胶圈采用特制的耐热橡胶制成，填料函水冷室同泵体之间，平衡板处均采用胶圈密封。转子各零件间采用金属面密封。 2）、泵的工作室两端采用软填料密封或单端面不平衡型机械密封。泵的各级间密封是采用密封环、导叶套等造成的微小间隙密封。各密封间隙值（名义值）： 地点 前段密封环处 中段密封环处 导叶套处 半径间隙（毫米） 0.225 0...
