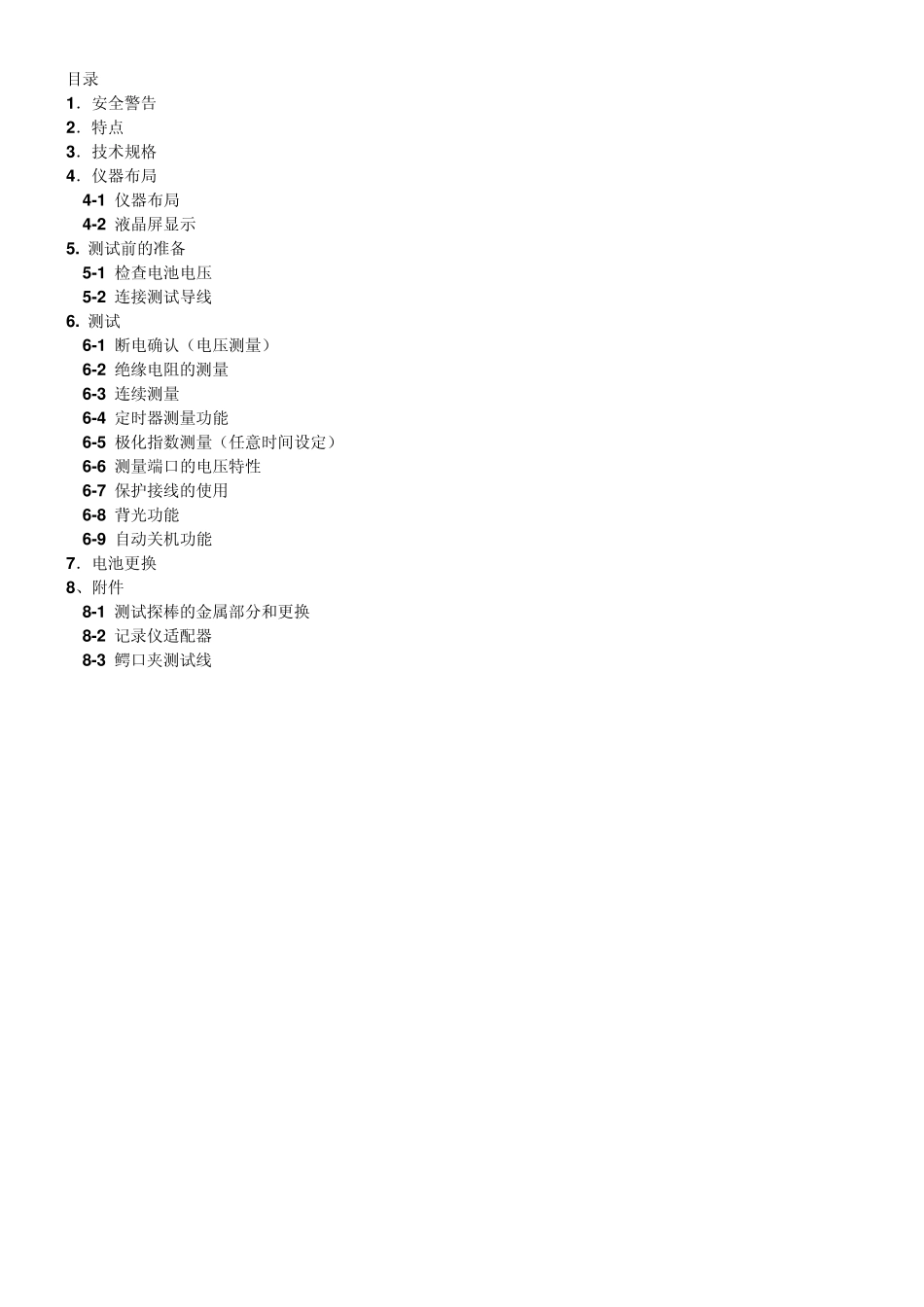

使用说明 数字式高压绝缘电阻测试仪 MODEL 3125 目录 1 ．安全警告 2 ．特点 3 ．技术规格 4 ．仪器布局 4 -1 仪器布局 4 -2 液晶屏显示 5 . 测试前的准备 5 -1 检查电池电压 5 -2 连接测试导线 6 . 测试 6 -1 断电确认（电压测量） 6 -2 绝缘电阻的测量 6 -3 连续测量 6 -4 定时器测量功能 6 -5 极化指数测量（任意时间设定） 6 -6 测量端口的电压特性 6 -7 保护接线的使用 6 -8 背光功能 6 -9 自动关机功能 7 ．电池更换 8 、附件 8 -1 测试探棒的金属部分和更换 8 -2 记录仪适配器 8 -3 鳄口夹测试线 -0- 1 . 安全警告 本仪器的设计、制造和检测均达到 IEC61010 安全标准（电子类测量产品安全要求），本说明书包括确保仪器的安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。使用前请先阅读以下说明。 警告 ● 使用前，通读并理解说明书中的操作指南。 ● 请将说明书随身保存以确保可随时参阅。 ● 必须按指示使用仪器。 ● 理解并遵守安全操作指示。必须严格遵守上述操作说明。 如不遵守，测量时可能会导致人身伤害和仪器毁坏。 本仪器上的标志 意思是指为了安全操作本仪器，请使用者参照使用手册的相关部分操作。 危险 表示操作不当会导致严重或致命的伤害。 警告 表示操作不当存在导致严重或致命的伤害的可能性。 注意 表示操作不当有可能会导致人身伤害或仪器毁坏。 危险 ● 请勿在 AC/DC600V 以上的电路中测量。 ● 请勿在易燃场所测试，火花可能会引起爆炸。 ● 请勿在仪器表面潮湿或操作者手潮湿时操作。 ● 测试电压时，注意避免金属部分与测试导线短路，有可能导致人身伤害事故。 ● 测量时不要超过量程允许的最大范围。 ● 测试线连接在仪器上时，请不要按下测试开关。 ● 测量时请勿打开电池盖。 ● 绝缘测量时，不可触摸被测回路。可能导致触电事故。 警告 ● 若仪器出现异常请停止使用。例如：仪器破损或裸露出金属部分。 ● 测试导线连接被测回路时，不要旋转功能选择开关。 ● 请勿对仪器安装替代部件或进行任何未授权的改造，维修时请将仪器送返本公 司或经销商。 ● 仪器在潮湿状态下请勿更换电池。 ● 确定所有测试导线与仪表的测试端口连接牢固。 ● 打开电池盖时，确保仪器已关机。 符号 可能有触电危险 仪器有双倍绝缘或加固绝缘 直流 交流 接地端口 注意 ●...
