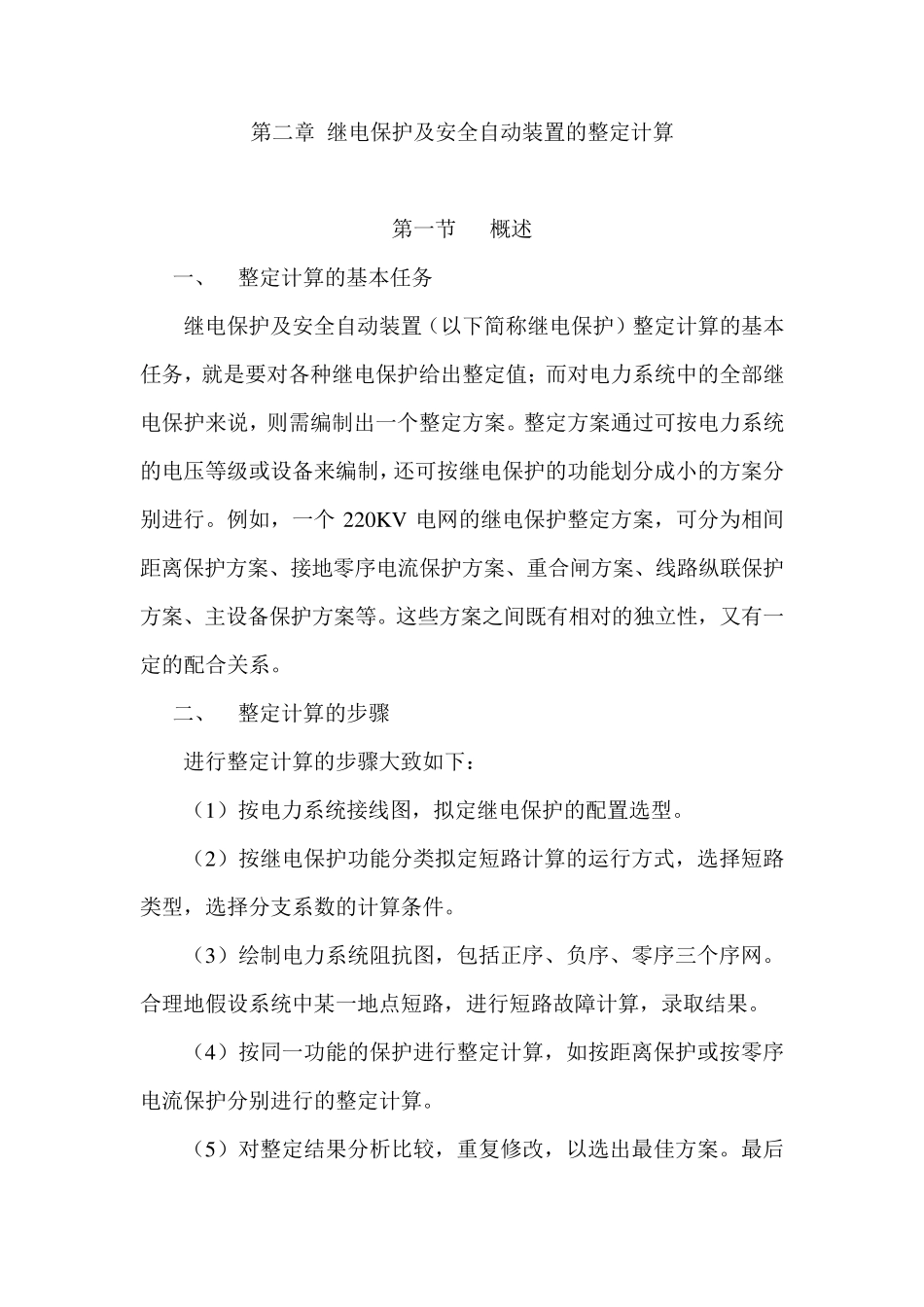

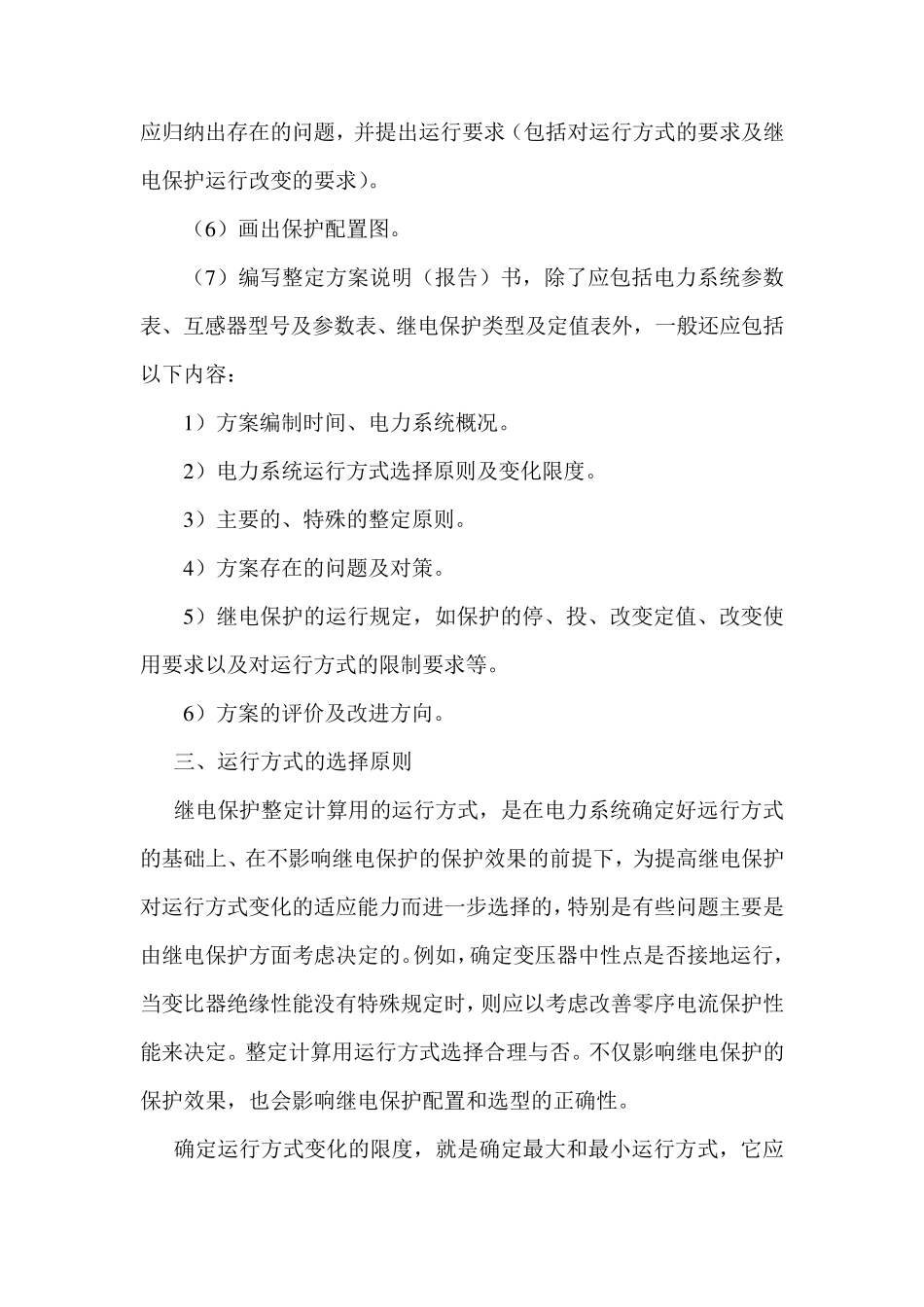

第二章 继电保护及安全自动装置的整定计算 第一节 概述 一、 整定计算的基本任务 继电保护及安全自动装置（以下简称继电保护）整定计算的基本任务，就是要对各种继电保护给出整定值；而对电力系统中的全部继电保护来说，则需编制出一个整定方案。整定方案通过可按电力系统的电压等级或设备来编制，还可按继电保护的功能划分成小的方案分别进行。例如，一个 220K V 电网的继电保护整定方案，可分为相间距离保护方案、接地零序电流保护方案、重合闸方案、线路纵联保护方案、主设备保护方案等。这些方案之间既有相对的独立性，又有一定的配合关系。 二、 整定计算的步骤 进行整定计算的步骤大致如下： （1）按电力系统接线图，拟定继电保护的配置选型。 （2）按继电保护功能分类拟定短路计算的运行方式，选择短路类型，选择分支系数的计算条件。 （3）绘制电力系统阻抗图，包括正序、负序、零序三个序网。合理地假设系统中某一地点短路，进行短路故障计算，录取结果。 （4）按同一功能的保护进行整定计算，如按距离保护或按零序电流保护分别进行的整定计算。 （5）对整定结果分析比较，重复修改，以选出最佳方案。最后应归纳出存在的问题，并提出运行要求（包括对运行方式的要求及继电保护运行改变的要求）。 （6 ）画出保护配置图。 （7 ）编写整定方案说明（报告）书，除了应包括电力系统参数表、互感器型号及参数表、继电保护类型及定值表外，一般还应包括以下内容： 1 ）方案编制时间、电力系统概况。 2 ）电力系统运行方式选择原则及变化限度。 3 ）主要的、特殊的整定原则。 4 ）方案存在的问题及对策。 5 ）继电保护的运行规定，如保护的停、投、改变定值、改变使用要求以及对运行方式的限制要求等。 6 ）方案的评价及改进方向。 三、运行方式的选择原则 继电保护整定计算用的运行方式，是在电力系统确定好远行方式的基础上、在不影响继电保护的保护效果的前提下，为提高继电保护对运行方式变化的适应能力而进一步选择的，特别是有些问题主要是由继电保护方面考虑决定的。例如，确定变压器中性点是否接地运行，当变比器绝缘性能没有特殊规定时，则应以考虑改善零序电流保护性能来决定。整定计算用运行方式选择合理与否。不仅影响继电保护的保护效果，也会影响继电保护配置和选型的正确性。 确定运行方式变化的限度，就是确定最大和最小运行方式，它应以满足常见运行方式为基础、在不影响保护效果的前提下...
