继电保护及自动装置基本知识VIP免费

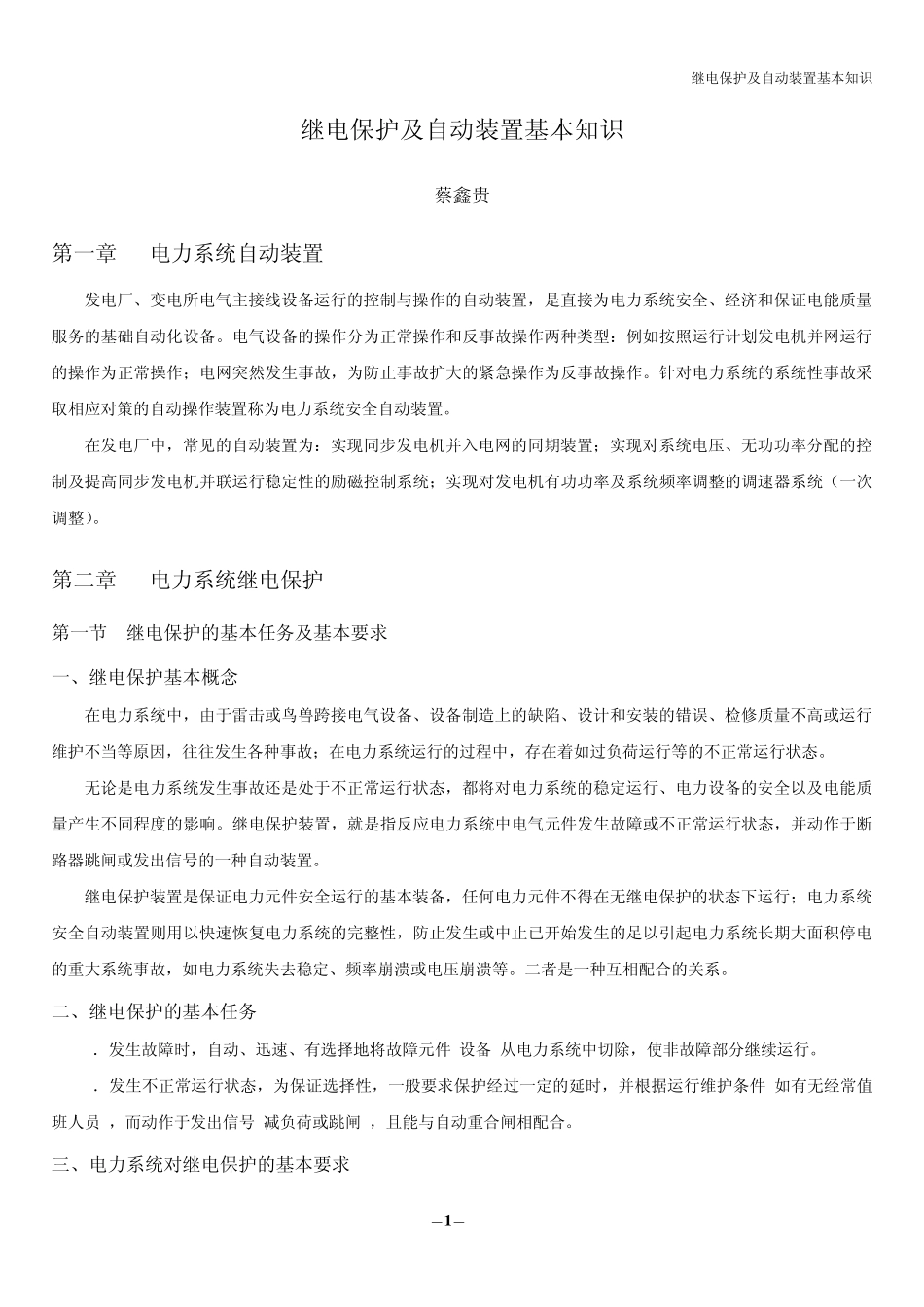

继电保护及自动装置基本知识_第1页
1/10

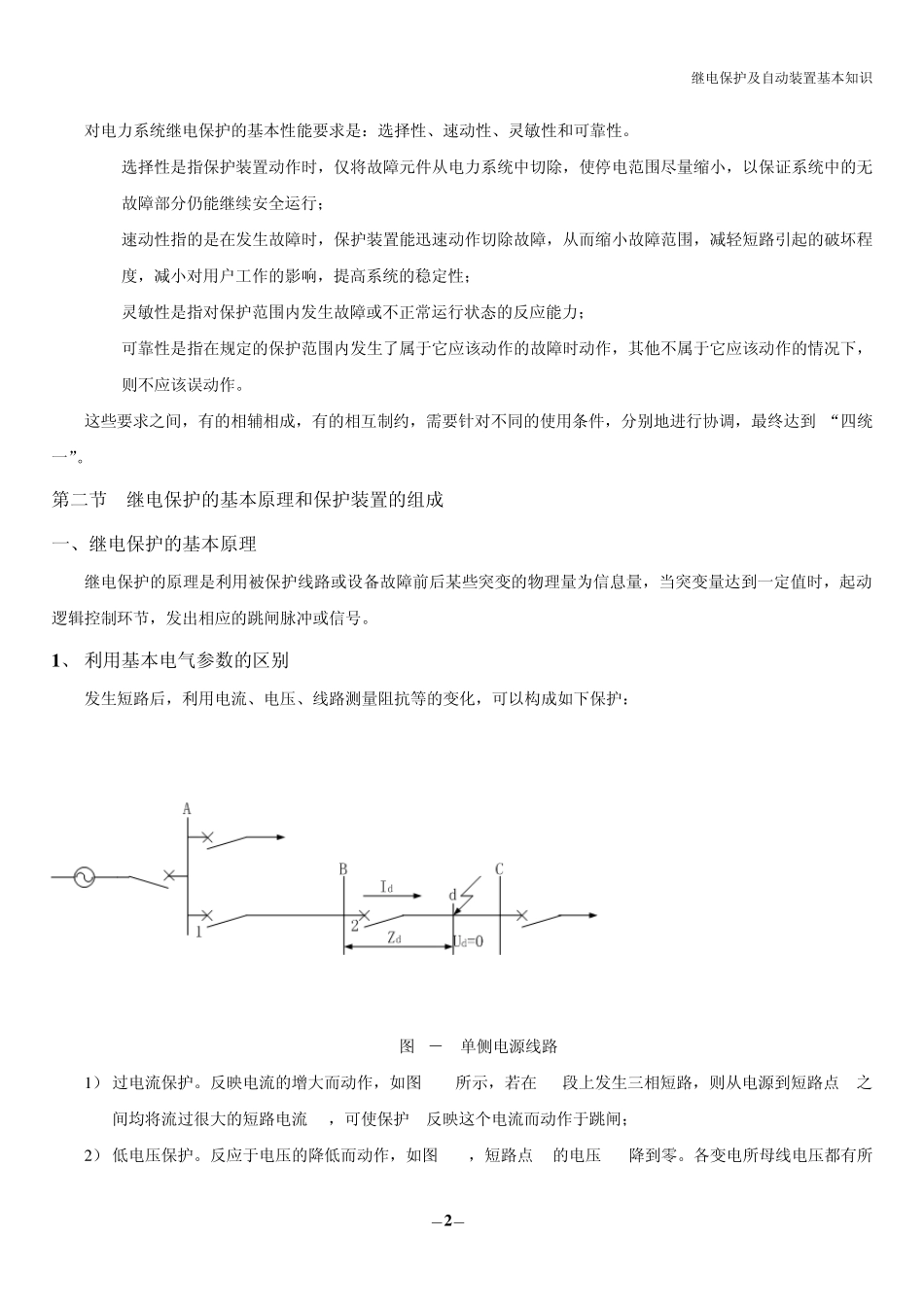

继电保护及自动装置基本知识_第2页
2/10

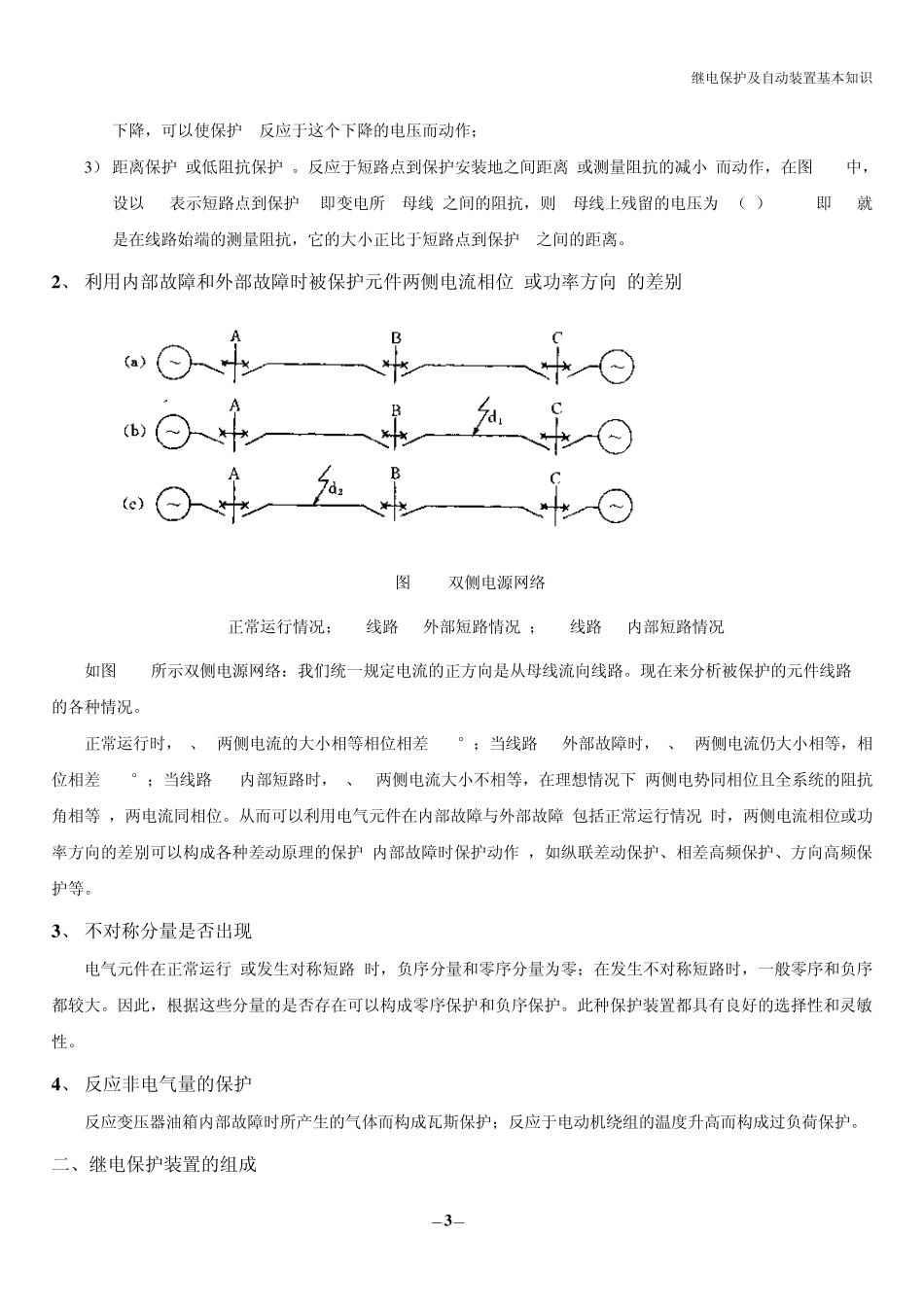

继电保护及自动装置基本知识_第3页
3/10
继电保护及自动装置基本知识 -1 - 继电保护及自动装置基本知识 蔡鑫贵 第一章 电力系统自动装置 发电厂、变电所电气主接线设备运行的控制与操作的自动装置,是直接为电力系统安全、经济和保证电能质量服务的基础自动化设备。电气设备的操作分为正常操作和反事故操作两种类型:例如按照运行计划发电机并网运行的操作为正常操作;电网突然发生事故,为防止事故扩大的紧急操作为反事故操作。针对电力系统的系统性事故采取相应对策的自动操作装置称为电力系统安全自动装置。 在发电厂中,常见的自动装置为:实现同步发电机并入电网的同期装置;实现对系统电压、无功功率分配的控制及提高同步发电机并联运行稳定性的励磁控制系统;实现对发电机有功功率及系统频率调整的调速器系统(一次调整)。 第二章 电力系统继电保护 第一节 继电保护的基本任务及基本要求 一、继电保护基本概念 在电力系统中,由于雷击或鸟兽跨接电气设备、设备制造上的缺陷、设计和安装的错误、检修质量不高或运行维护不当等原因,往往发生各种事故;在电力系统运行的过程中,存在着如过负荷运行等的不正常运行状态。 无论是电力系统发生事故还是处于不正常运行状态,都将对电力系统的稳定运行、电力设备的安全以及电能质量产生不同程度的影响。继电保护装置,就是指反应电力系统中电气元件发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置。 继电保护装置是保证电力元件安全运行的基本装备,任何电力元件不得在无继电保护的状态下运行;电力系统安全自动装置则用以快速恢复电力系统的完整性,防止发生或中止已开始发生的足以引起电力系统长期大面积停电的重大系统事故,如电力系统失去稳定、频率崩溃或电压崩溃等。二者是一种互相配合的关系。 二、继电保护的基本任务 1.发生故障时,自动、迅速、有选择地将故障元件(设备)从电力系统中切除,使非故障部分继续运行。 2.发生不正常运行状态,为保证选择性,一般要求保护经过一定的延时,并根据运行维护条件(如有无经常值班人员),而动作于发出信号(减负荷或跳闸),且能与自动重合闸相配合。 三、电力系统对继电保护的基本要求 继电保护及自动装置基本知识 -2 - 对电力系统继电保护的基本性能要求是:选择性、速动性、灵敏性和可靠性。 1. 选择性是指保护装置动作时,仅将故障元件从电力系统中切除,使停电范围尽量缩小,以保证系统中的无故障部分仍能继续安全运行; 2. ...
