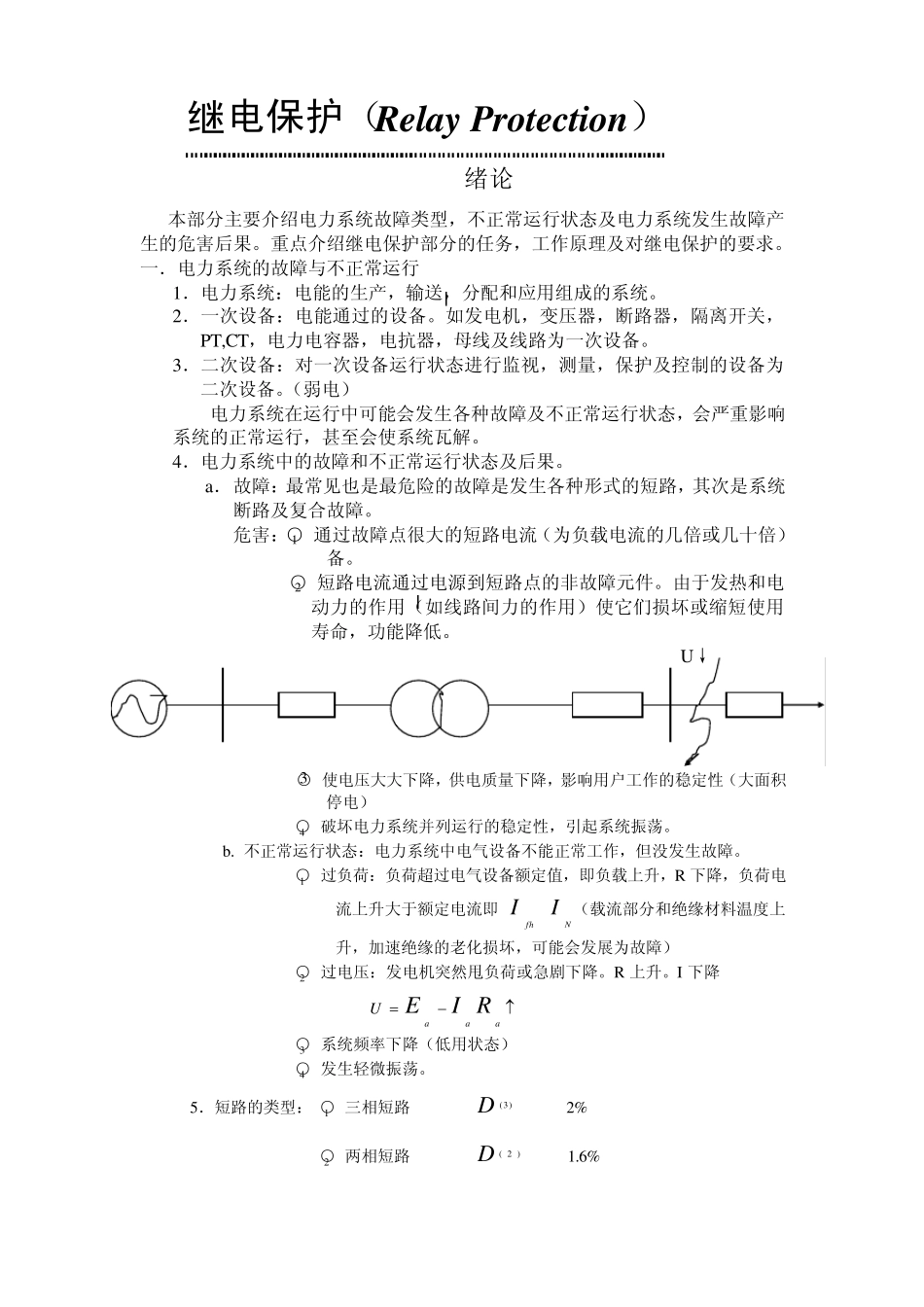

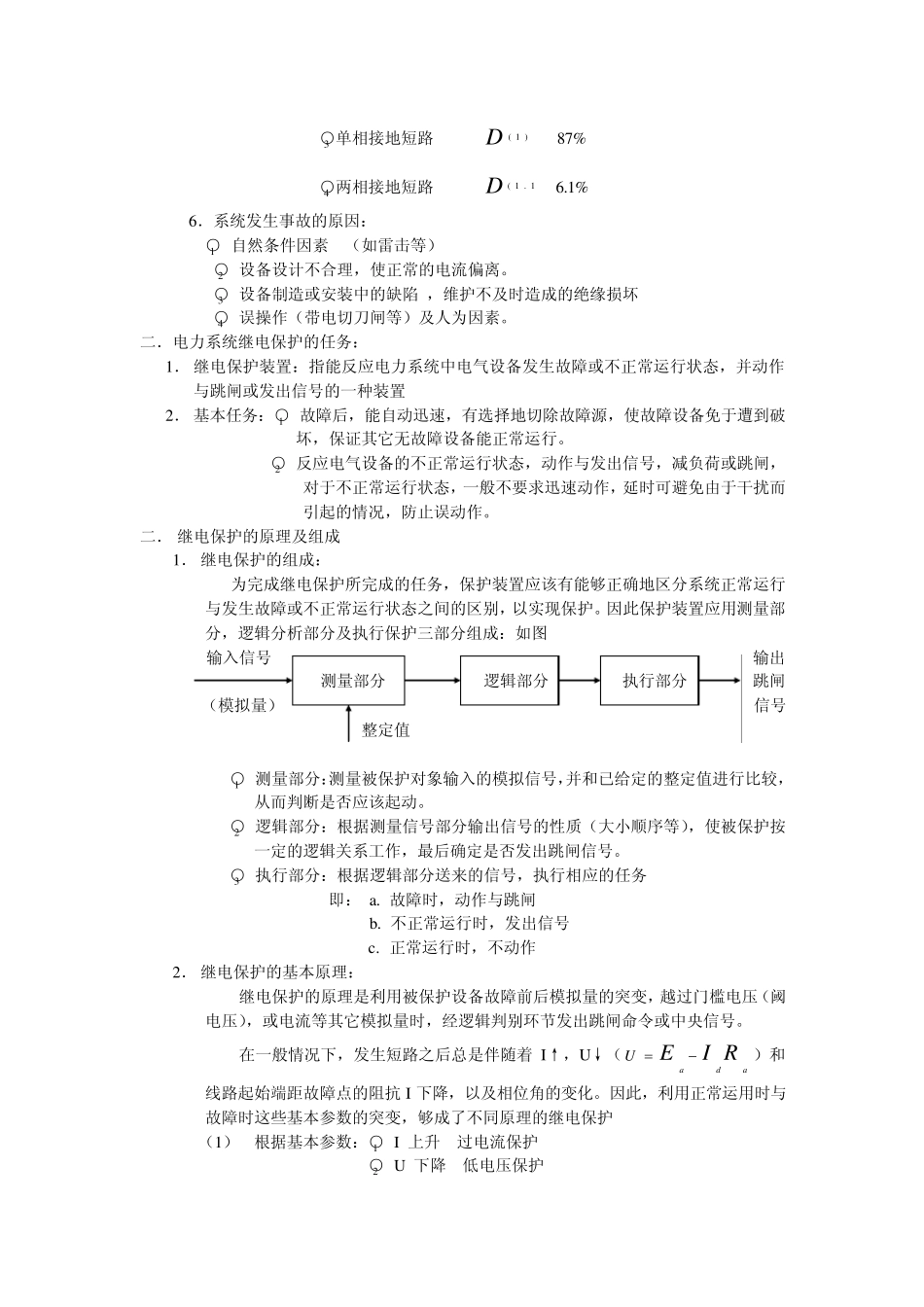

继电保护（Relay Protection） 绪论 本部分主要介绍电力系统故障类型，不正常运行状态及电力系统发生故障产生的危害后果。重点介绍继电保护部分的任务，工作原理及对继电保护的要求。 一．电力系统的故障与不正常运行 1．电力系统：电能的生产，输送，分配和应用组成的系统。 2．一次设备：电能通过的设备。如发电机，变压器，断路器，隔离开关，PT,CT，电力电容器，电抗器，母线及线路为一次设备。 3．二次设备：对一次设备运行状态进行监视，测量，保护及控制的设备为二次设备。（弱电） 电力系统在运行中可能会发生各种故障及不正常运行状态，会严重影响系统的正常运行，甚至会使系统瓦解。 4．电力系统中的故障和不正常运行状态及后果。 a． 故障：最常见也是最危险的故障是发生各种形式的短路，其次是系统断路及复合故障。 危害：○1 通过故障点很大的短路电流（为负载电流的几倍或几十倍）备。 ○2 短路电流通过电源到短路点的非故障元件。由于发热和电动力的作用（如线路间力的作用）使它们损坏或缩短使用寿命，功能降低。 U↓ ○3 使电压大大下降，供电质量下降，影响用户工作的稳定性（大面积停电） ○4 破坏电力系统并列运行的稳定性，引起系统振荡。 b. 不正常运行状态：电力系统中电气设备不能正常工作，但没发生故障。 ○1 过负荷：负荷超过电气设备额定值，即负载上升，R 下降，负荷电流上升大于额定电流即 fhI>NI（载流部分和绝缘材料温度上升，加速绝缘的老化损坏，可能会发展为故障） ○2 过电压：发电机突然甩负荷或急剧下降。R 上升。I 下降 aaaUEI R ○3 系统频率下降（低用状态） ○4 发生轻微振荡。 5．短路的类型： ○1 三相短路 (3)D 2% ○2 两相短路 ( 2 )D 1.6% ○3 单相接地短路 ( 1 )D 87% ○4 两相接地短路 ( 1 . 1D 6.1% 6．系统发生事故的原因： ○1 自然条件因素 （如雷击等） ○2 设备设计不合理，使正常的电流偏离。 ○3 设备制造或安装中的缺陷 ，维护不及时造成的绝缘损坏 ○4 误操作（带电切刀闸等）及人为因素。 二．电力系统继电保护的任务： 1． 继电保护装置：指能反应电力系统中电气设备发生故障或不正常运行状态，并动作与跳闸或发出信号的一种装置 2． 基本任务：○1 故障后，能自动迅速，有选择地切除故障源，使故障设备免于遭到破 坏，保证其它无故障设备能正常运行。 ○2 反应电气设备的不正常运行状态，...
