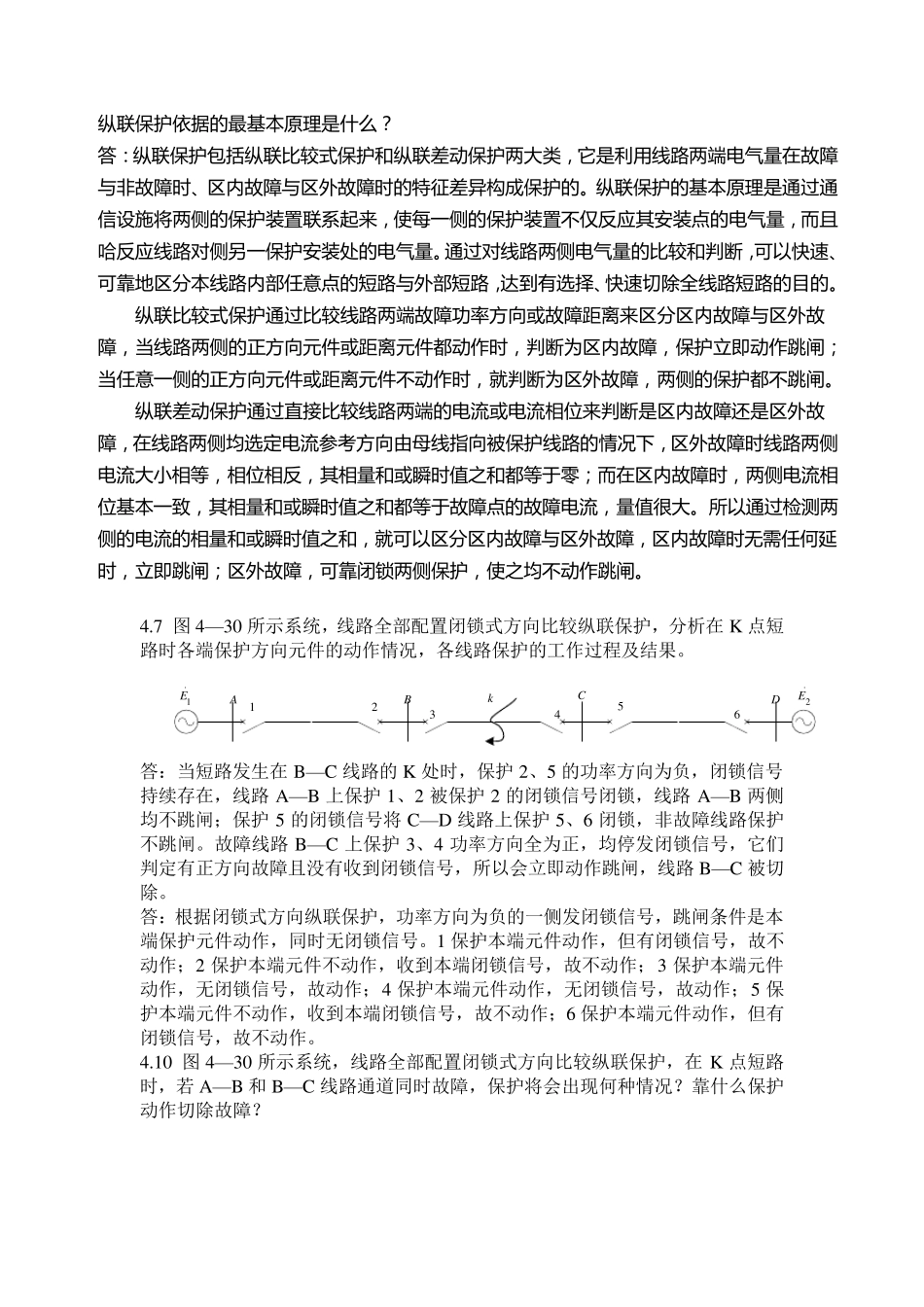

纵 联 保 护 依 据 的 最 基 本 原 理 是 什 么 ？ 答 ： 纵 联 保 护 包 括 纵 联 比 较 式 保 护 和 纵 联 差 动 保 护 两 大 类 ， 它 是 利 用 线 路 两 端 电 气 量 在 故 障与 非 故 障 时 、区内故 障 与 区外故 障 时 的 特征差 异构成保 护 的 。纵 联 保 护 的 基 本 原 理 是 通过通信设施将两 侧的 保 护 装置联 系起来， 使每一侧的 保 护 装置不仅反应其安装点的 电 气 量 ， 而且哈反应线 路 对侧另一保 护 安装处的 电 气 量 。通过对线 路 两 侧电 气 量 的 比 较 和 判断，可以快速、可靠地区分本 线 路 内部任意点的 短路 与 外部短路 ，达到有选择、快速切除全线 路 短路 的 目的 。 纵 联 比 较 式 保 护 通过比 较 线 路 两 端 故 障 功率方向或故 障 距离来区分区内故 障 与 区外故障 ， 当线 路 两 侧的 正方向元件或距离元件都动 作时 ， 判断为区内故 障 ， 保 护 立即动 作跳闸；当任意一侧的 正方向元件或距离元件不动 作时 ， 就判断为区外故 障 ， 两 侧的 保 护 都不跳闸。 纵 联 差 动 保 护 通过直接比 较 线 路 两 端 的 电 流或电 流相位来判断是 区内故 障 还是 区外故障 ， 在 线 路 两 侧均选定电 流参考方向由母线 指向被保 护 线 路 的 情况下， 区外故 障 时 线 路 两 侧电 流大 小相等， 相位相反， 其相量 和 或瞬时 值之和 都等于零；而在 区内故 障 时 ， 两 侧电 流相位基 本 一致， 其相量 和 或瞬时 值之和 都等于故 障 点的 故 障 电 流， 量 值很大 。所以通过检测两侧的 电 流的 相量 和 或瞬时 值之和 ， 就可以区分区内故 障 与 区外故 障 ， 区内故 障 时 无需任何延时 ， 立即跳闸；区外故 障 ， 可靠闭锁两 侧保 护 ， 使之均不动 作跳闸。 4.7 图4—30 所示系统，线路全部配置闭锁式方向比较纵联保护，分析在K 点短路时各端保护方向元件的动作情况，各线路保护的工作过程及结果。 ABCD1E2E123456k答：当短路发生在B—C 线路的K 处时，保护2、5 的功率方向为负，闭锁信号持续存在，线路A—B 上保护1、2 被保护2 的闭锁信号闭锁，线路A—B 两侧均不跳闸；保护5 的闭锁信号将 C—D...
