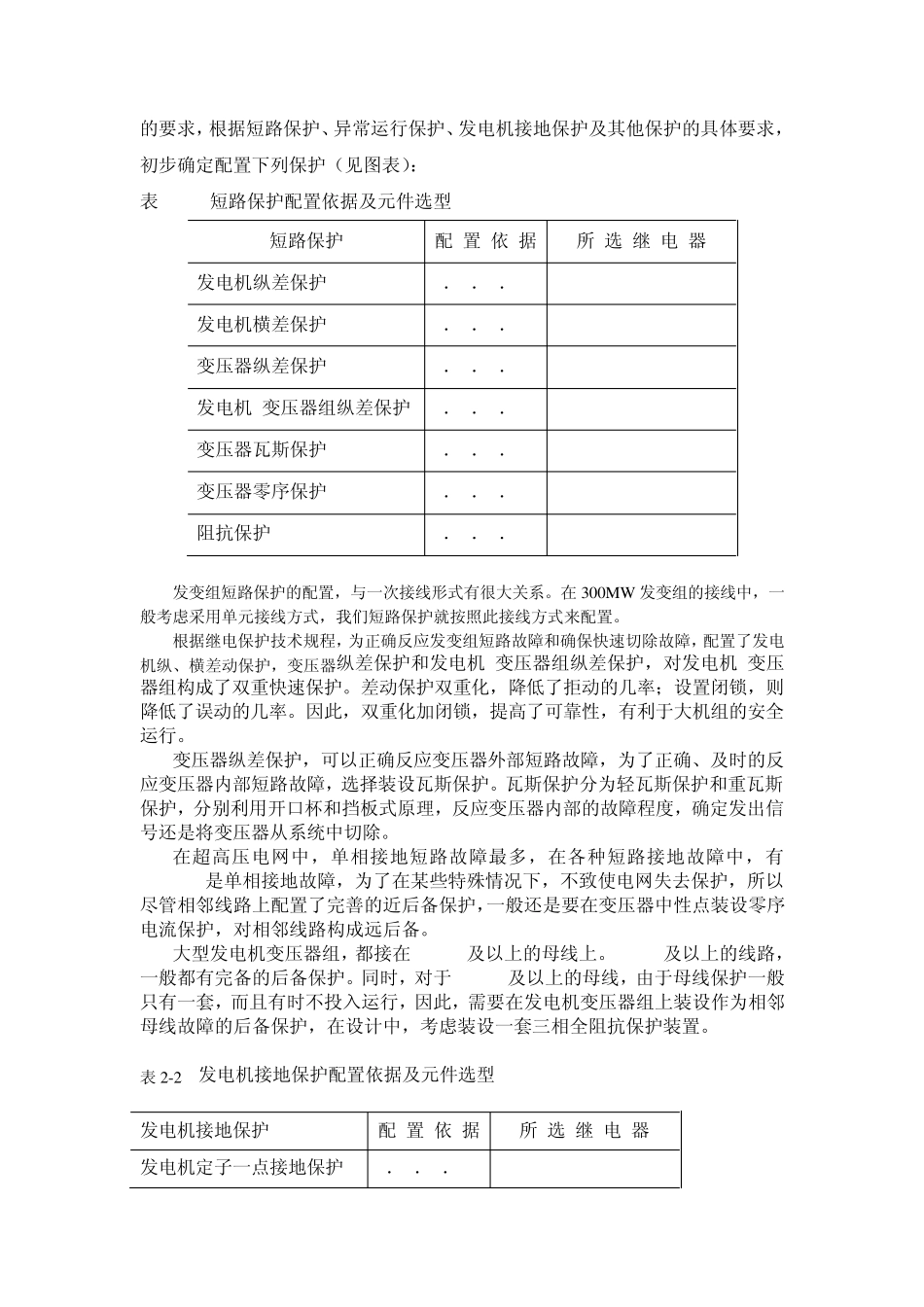

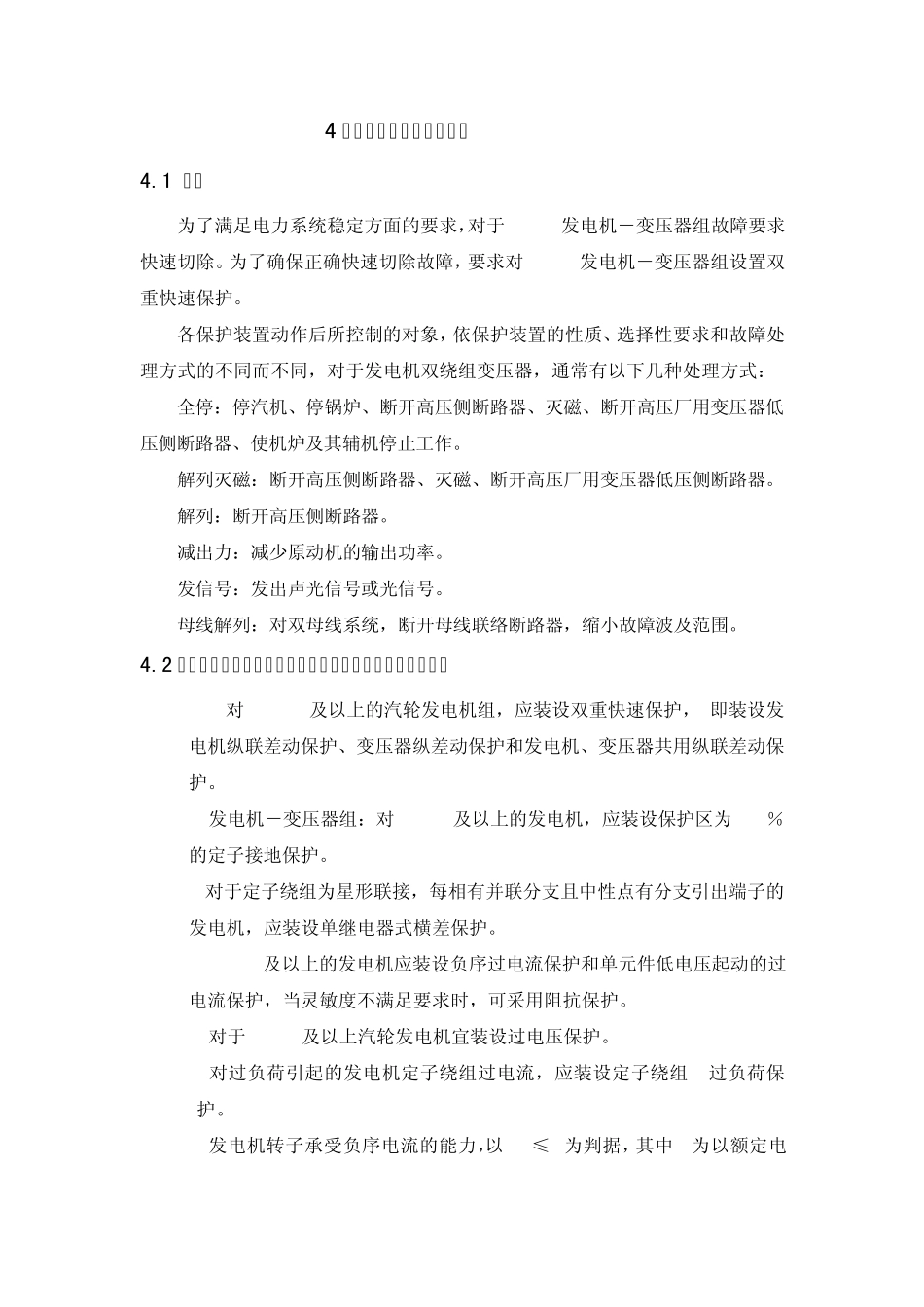

4 继电保护装置的整体配置 4.1 概述 为了满足电力系统稳定方面的要求，对于 300MW发电机－变压器组故障要求快速切除。为了确保正确快速切除故障，要求对 300MW发电机－变压器组设置双重快速保护。 各保护装置动作后所控制的对象，依保护装置的性质、选择性要求和故障处理方式的不同而不同，对于发电机双绕组变压器，通常有以下几种处理方式： 全停：停汽机、停锅炉、断开高压侧断路器、灭磁、断开高压厂用变压器低压侧断路器、使机炉及其辅机停止工作。 解列灭磁：断开高压侧断路器、灭磁、断开高压厂用变压器低压侧断路器。 解列：断开高压侧断路器。 减出力：减少原动机的输出功率。 发信号：发出声光信号或光信号。 母线解列：对双母线系统，断开母线联络断路器，缩小故障波及范围。 4.2 保护配置依据――《继电保护和安全自动装置技术规程》 1. 对 300MW及以上的汽轮发电机组，应装设双重快速保护， 即装设发电机纵联差动保护、变压器纵差动保护和发电机、变压器共用纵联差动保护。 2. 发电机－变压器组：对 100MW及以上的发电机，应装设保护区为 100％的定子接地保护。 3. 对于定子绕组为星形联接，每相有并联分支且中性点有分支引出端子的发电机，应装设单继电器式横差保护。 4. 200MW及以上的发电机应装设负序过电流保护和单元件低电压起动的过电流保护，当灵敏度不满足要求时，可采用阻抗保护。 5. 对于 200MW及以上汽轮发电机宜装设过电压保护。 6. 对过负荷引起的发电机定子绕组过电流，应装设定子绕组 过负荷保护。 7. 发电机转子承受负序电流的能力，以 I2t≤A为判据，其中I为以额定电流为基准的负序电流标么值；t为时间(s)，A为常数。对不对称负荷，非全相运行及外部不对称短路引起的负序电流，应装设转子表层过负荷保护。 8. 100MW及以上 A<10的发电机，应装设由定时时限和反时时限两部分组成的转子表层过负荷保护。 9. 对励磁系统故障或强励磁时间过长引起的励磁绕组过负荷，在 100MW及以上，采用半导体励磁系统的发电机上，应装设励磁加回路过负荷保护，对 300MW及上发电机，保护由定时限和反时限两部分组成。 10. 转子水冷汽轮发电机和 100MW及以上的汽轮发电机，应装设励磁回路一点接地保护，并可装设两点接地保护装置。 11. 失磁对电力系统有重大影响的发电机及 100MW及以上的发电机，应装设专用的失磁保护。 12. 对发电机运行的异常方式，200MW及以上汽轮发电机，宜装设逆...
