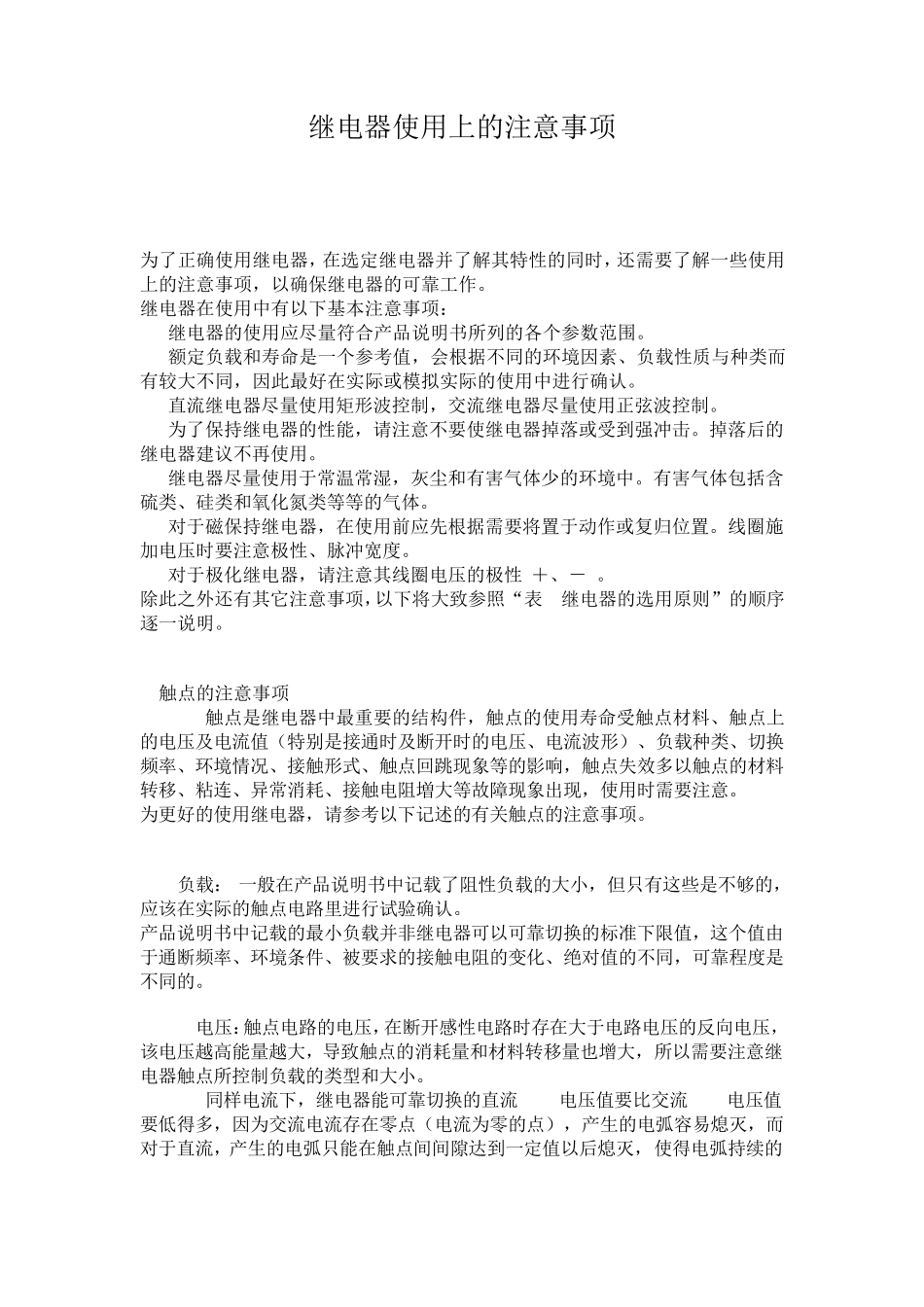

继电器使用上的注意事项_第1页
1/21
继电器使用上的注意事项_第2页
2/21
继电器使用上的注意事项_第3页
3/21
继电器使用上的注意事项 为了正确使用继电器,在选定继电器并了解其特性的同时,还需要了解一些使用上的注意事项,以确保继电器的可靠工作。 继电器在使用中有以下基本注意事项: a) 继电器的使用应尽量符合产品说明书所列的各个参数范围。 b) 额定负载和寿命是一个参考值,会根据不同的环境因素、负载性质与种类而有较大不同,因此最好在实际或模拟实际的使用中进行确认。 c) 直流继电器尽量使用矩形波控制,交流继电器尽量使用正弦波控制。 d) 为了保持继电器的性能,请注意不要使继电器掉落或受到强冲击。掉落后的继电器建议不再使用。 e) 继电器尽量使用于常温常湿,灰尘和有害气体少的环境中。有害气体包括含硫类、硅类和氧化氮类等等的气体。 f) 对于磁保持继电器,在使用前应先根据需要将置于动作或复归位置。线圈施加电压时要注意极性、脉冲宽度。 g) 对于极化继电器,请注意其线圈电压的极性(+、-)。 除此之外还有其它注意事项,以下将大致参照“表 2继电器的选用原则”的顺序逐一说明。 1.触点的注意事项 触点是继电器中最重要的结构件,触点的使用寿命受触点材料、触点上的电压及电流值(特别是接通时及断开时的电压、电流波形)、负载种类、切换频率、环境情况、接触形式、触点回跳现象等的影响,触点失效多以触点的材料转移、粘连、异常消耗、接触电阻増大等故障现象出现,使用时需要注意。 为更好的使用继电器,请参考以下记述的有关触点的注意事项。 1.1 负载: 一般在产品说明书中记载了阻性负载的大小,但只有这些是不够的,应该在实际的触点电路里进行试验确认。 产品说明书中记载的最小负载并非继电器可以可靠切换的标准下限值,这个值由于通断频率、环境条件、被要求的接触电阻的变化、绝对值的不同,可靠程度是不同的。 1.1.1 电压:触点电路的电压,在断开感性电路时存在大于电路电压的反向电压,该电压越高能量越大,导致触点的消耗量和材料转移量也增大,所以需要注意继电器触点所控制负载的类型和大小。 同样电流下,继电器能可靠切换的直流 (DC)电压值要比交流(AC)电压值要低得多,因为交流电流存在零点(电流为零的点),产生的电弧容易熄灭,而对于直流,产生的电弧只能在触点间间隙达到一定值以后熄灭,使得电弧持续的时间较交流情况变得更长,加剧触点的消耗和材料转移。 1.1.2 电流:触点闭合和断开时冲击电流对触点的影响很大。例如负载为电动机或者指示灯的时候,闭合时的冲击...
