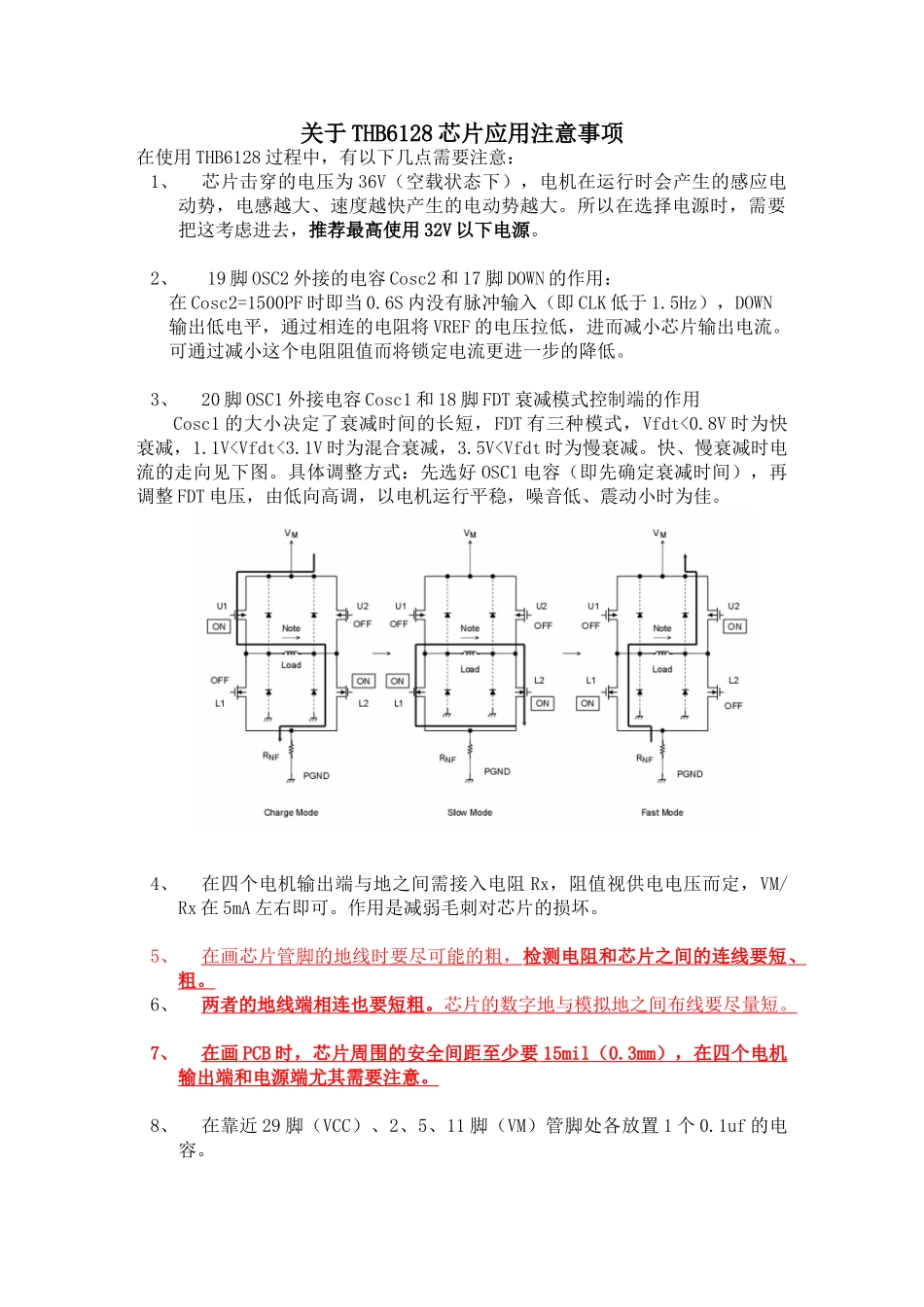

THB6128应用注意事项汇总

关于 THB6128 芯片应用注意事项在使用 THB6128 过程中，有以下几点需要注意：1、芯片击穿的电压为 36V（空载状态下），电机在运行时会产生的感应电动势，电感越大、速度越快产生的电动势越大。所以在选择电源时，需要把这考虑进去，推荐最高使用 32V 以下电源。2、19 脚 OSC2 外接的电容 Cosc2 和 17 脚 DOWN 的作用：在 Cosc2=1500PF 时即当 0.6S 内没有脉冲输入（即 CLK 低于 1.5Hz），DOWN输出低电平，通过相连的电阻将 VREF 的电压拉低，进而减小芯片输出电流。可通过减小这个电阻阻值而将锁定电流更进一步的降低。3、20 脚 OSC1 外接电容 Cosc1 和 18 脚 FDT 衰减模式控制端的作用Cosc1 的大小决定了衰减时间的长短，FDT 有三种模式，Vfdt<0.8V 时为快衰减，1.1V
