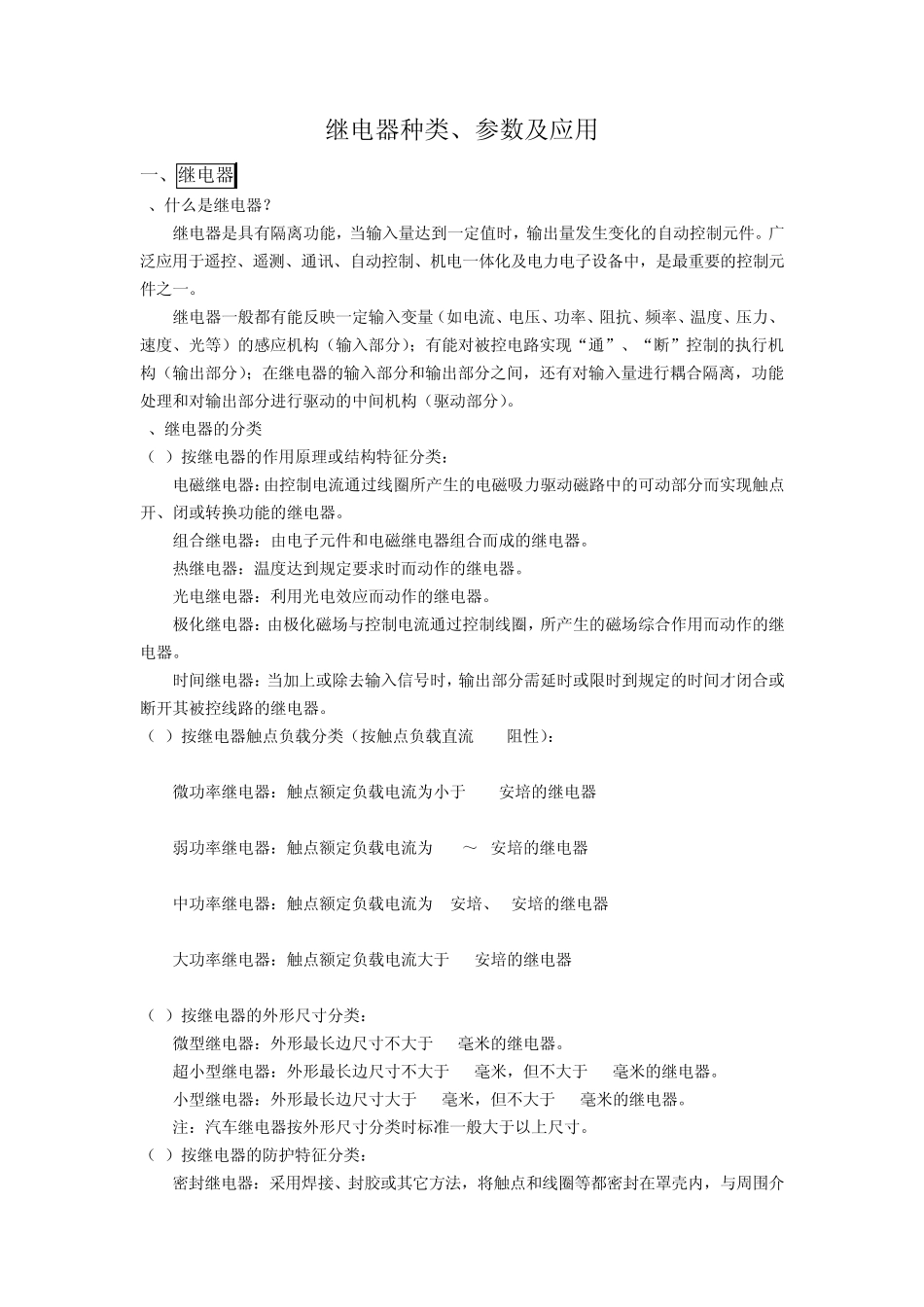

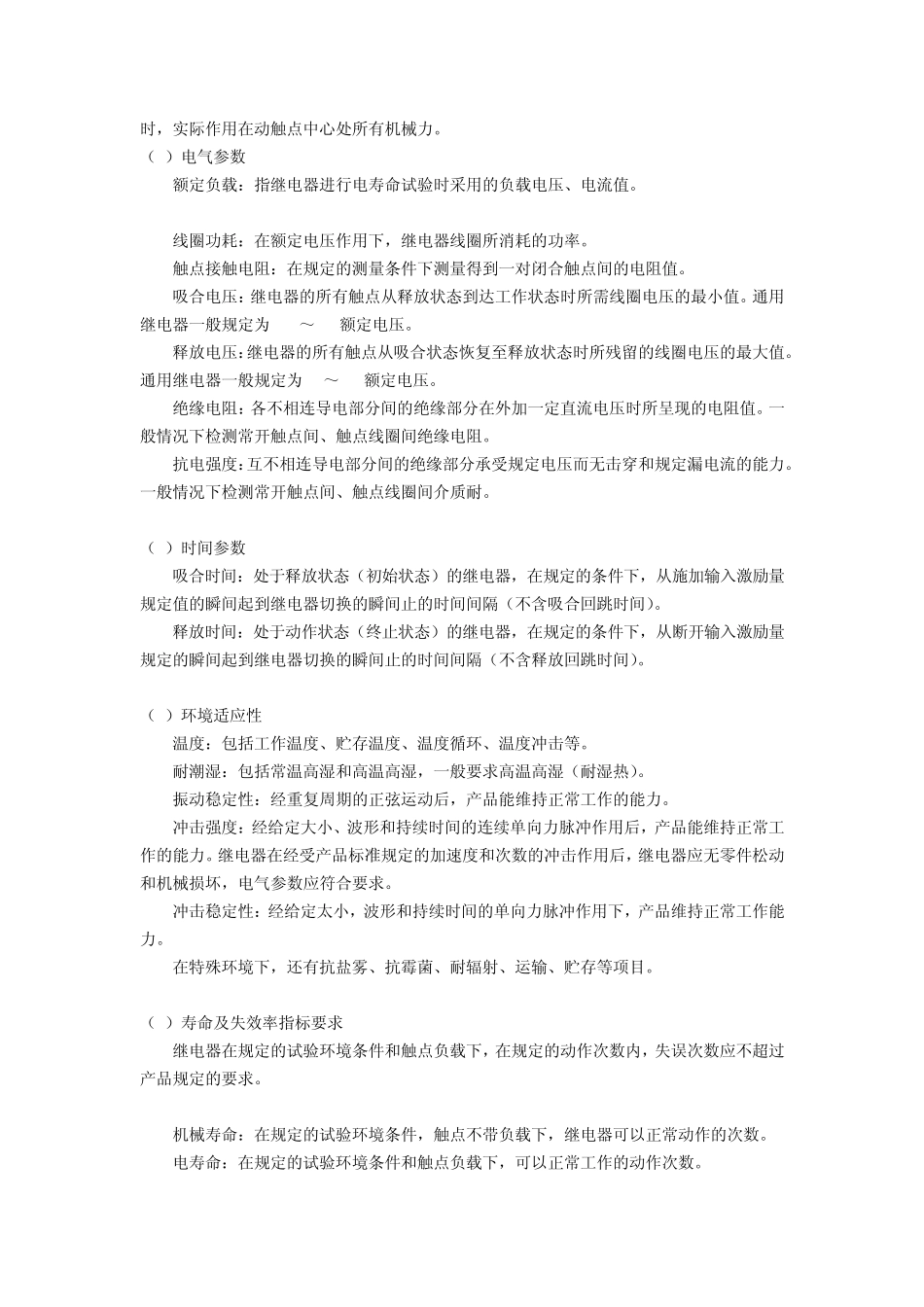

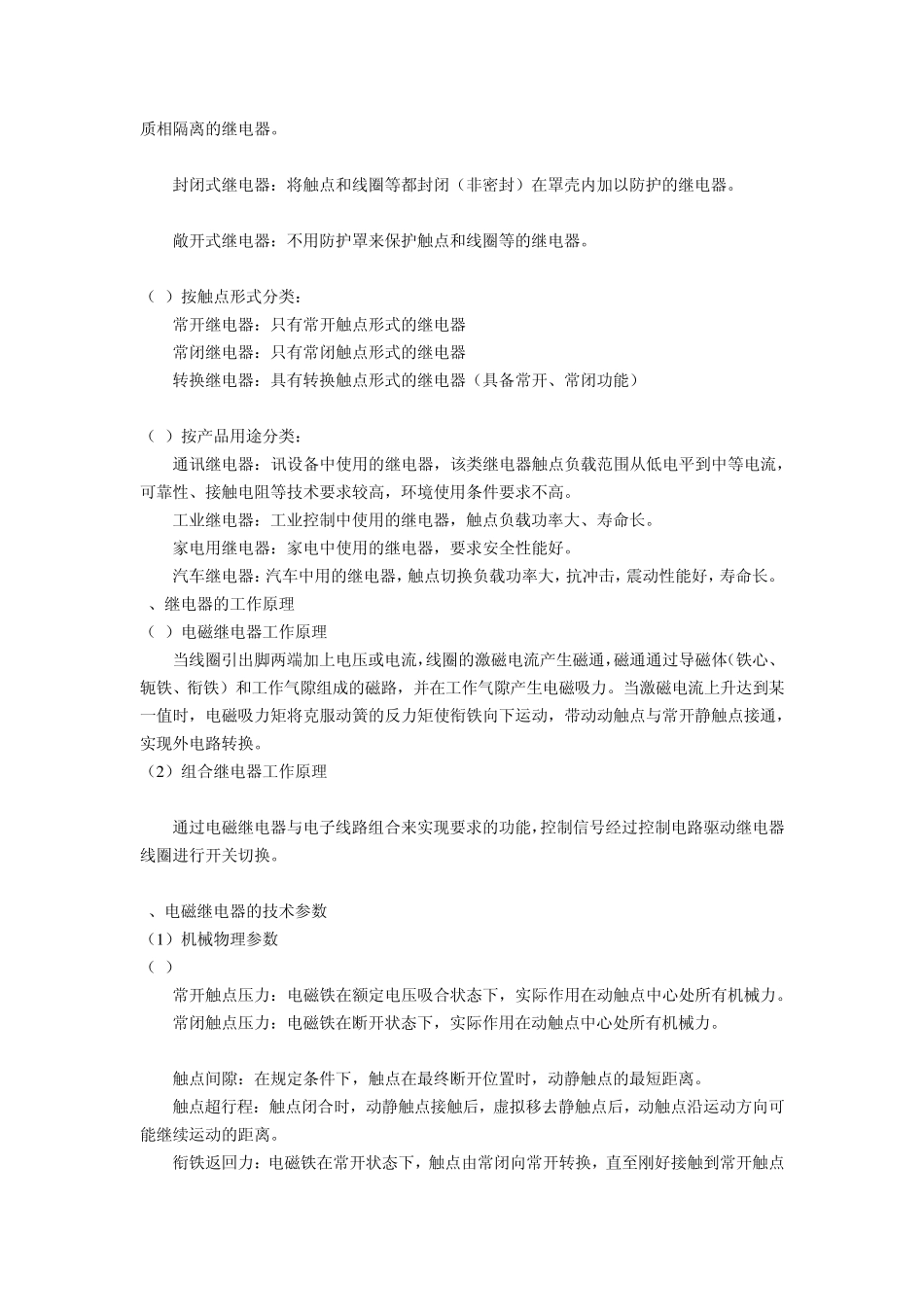

继电器种类、参数及应用 一、继电器 1、什么是继电器? 继电器是具有隔离功能,当输入量达到一定值时,输出量发生变化的自动控制元件。广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中,是最重要的控制元件之一。 继电器一般都有能反映一定输入变量(如电流、电压、功率、阻抗、频率、温度、压力、速度、光等)的感应机构(输入部分);有能对被控电路实现“通”、“断”控制的执行机构(输出部分);在继电器的输入部分和输出部分之间,还有对输入量进行耦合隔离,功能处理和对输出部分进行驱动的中间机构(驱动部分)。 2、继电器的分类 (1)按继电器的作用原理或结构特征分类: 电磁继电器:由控制电流通过线圈所产生的电磁吸力驱动磁路中的可动部分而实现触点开、闭或转换功能的继电器。 组合继电器:由电子元件和电磁继电器组合而成的继电器。 热继电器:温度达到规定要求时而动作的继电器。 光电继电器:利用光电效应而动作的继电器。 极化继电器:由极化磁场与控制电流通过控制线圈,所产生的磁场综合作用而动作的继电器。 时间继电器:当加上或除去输入信号时,输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。 (2)按继电器触点负载分类(按触点负载直流28V阻性): 微功率继电器:触点额定负载电流为小于0.2安培的继电器 弱功率继电器:触点额定负载电流为 0.2~1安培的继电器 中功率继电器:触点额定负载电流为 2安培、5安培的继电器 大功率继电器:触点额定负载电流大于10安培的继电器 (3)按继电器的外形尺寸分类: 微型继电器:外形最长边尺寸不大于10毫米的继电器。 超小型继电器:外形最长边尺寸不大于10毫米,但不大于25毫米的继电器。 小型继电器:外形最长边尺寸大于25毫米,但不大于50毫米的继电器。 注:汽车继电器按外形尺寸分类时标准一般大于以上尺寸。 (4)按继电器的防护特征分类: 密封继电器:采用焊接、封胶或其它方法,将触点和线圈等都密封在罩壳内,与周围介质相隔离的继电器。 封闭式继电器:将触点和线圈等都封闭(非密封)在罩壳内加以防护的继电器。 敞开式继电器:不用防护罩来保护触点和线圈等的继电器。 (5)按触点形式分类: 常开继电器:只有常开触点形式的继电器 常闭继电器:只有常闭触点形式的继电器 转换继电器:具有转换触点形式的继电器(具备常开、常闭功能) (6)按产品用途分类: 通讯继电器:讯设备中使用的继...
