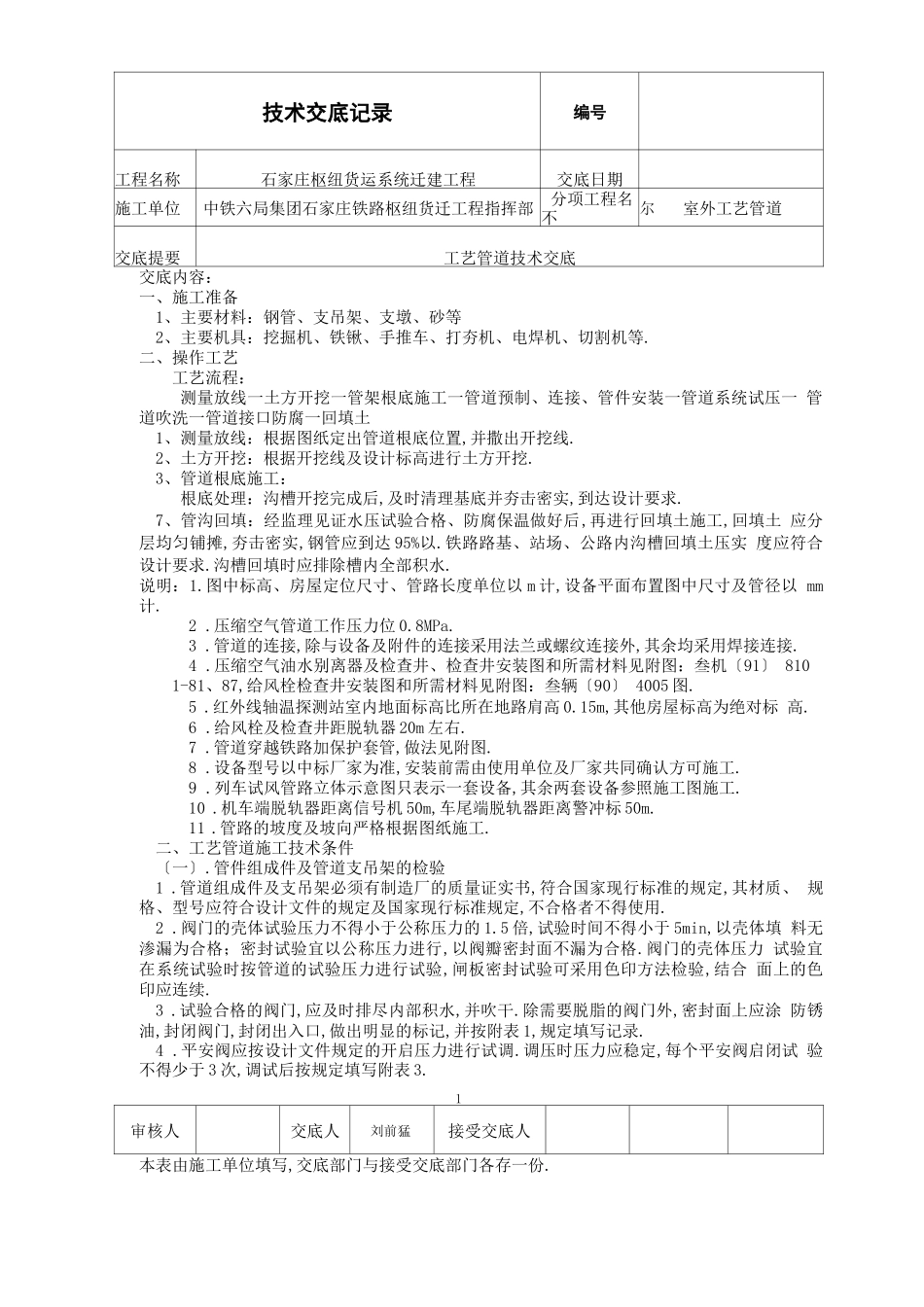

技术交底记录编号工程名称石家庄枢纽货运系统迁建工程交底日期施工单位中铁六局集团石家庄铁路枢纽货迁工程指挥部分项工程名不尔室外工艺管道交底提要工艺管道技术交底交底内容：一、施工准备1、主要材料：钢管、支吊架、支墩、砂等2、主要机具：挖掘机、铁锹、手推车、打夯机、电焊机、切割机等.二、操作工艺工艺流程：测量放线一土方开挖一管架根底施工一管道预制、连接、管件安装一管道系统试压一 管道吹洗一管道接口防腐一回填土1、测量放线：根据图纸定出管道根底位置,并撒出开挖线.2、土方开挖：根据开挖线及设计标高进行土方开挖.3、管道根底施工：根底处理：沟槽开挖完成后,及时清理基底并夯击密实,到达设计要求.7、管沟回填：经监理见证水压试验合格、防腐保温做好后,再进行回填土施工,回填土 应分层均匀铺摊,夯击密实,钢管应到达 95%以.铁路路基、站场、公路内沟槽回填土压实 度应符合设计要求.沟槽回填时应排除槽内全部积水.说明：1.图中标高、房屋定位尺寸、管路长度单位以 m 计,设备平面布置图中尺寸及管径以 mm计.2 .压缩空气管道工作压力位 0.8MPa.3 .管道的连接,除与设备及附件的连接采用法兰或螺纹连接外,其余均采用焊接连接.4 .压缩空气油水别离器及检查井、检查井安装图和所需材料见附图：叁机〔91〕 8101-81、87,给风栓检查井安装图和所需材料见附图：叁辆〔90〕 4005 图.5 .红外线轴温探测站室内地面标高比所在地路肩高 0.15m,其他房屋标高为绝对标 高.6 .给风栓及检查井距脱轨器 20m 左右.7 .管道穿越铁路加保护套管,做法见附图.8 .设备型号以中标厂家为准,安装前需由使用单位及厂家共同确认方可施工.9 .列车试风管路立体示意图只表示一套设备,其余两套设备参照施工图施工.10 .机车端脱轨器距离信号机 50m,车尾端脱轨器距离警冲标 50m.11 .管路的坡度及坡向严格根据图纸施工.二、工艺管道施工技术条件〔一〕.管件组成件及管道支吊架的检验1 .管道组成件及支吊架必须有制造厂的质量证实书,符合国家现行标准的规定,其材质、 规格、型号应符合设计文件的规定及国家现行标准规定,不合格者不得使用.2 .阀门的壳体试验压力不得小于公称压力的 1.5 倍,试验时间不得小于 5min,以壳体填 料无渗漏为合格；密封试验宜以公称压力进行,以阀瓣密封面不漏为合格.阀门的壳体压力 试验宜在系统试验时按管道的试验压力进行试验,闸板密封试验可采用色印方法检验,结合 面上的色印应连续.3 .试验合格的阀门,...
