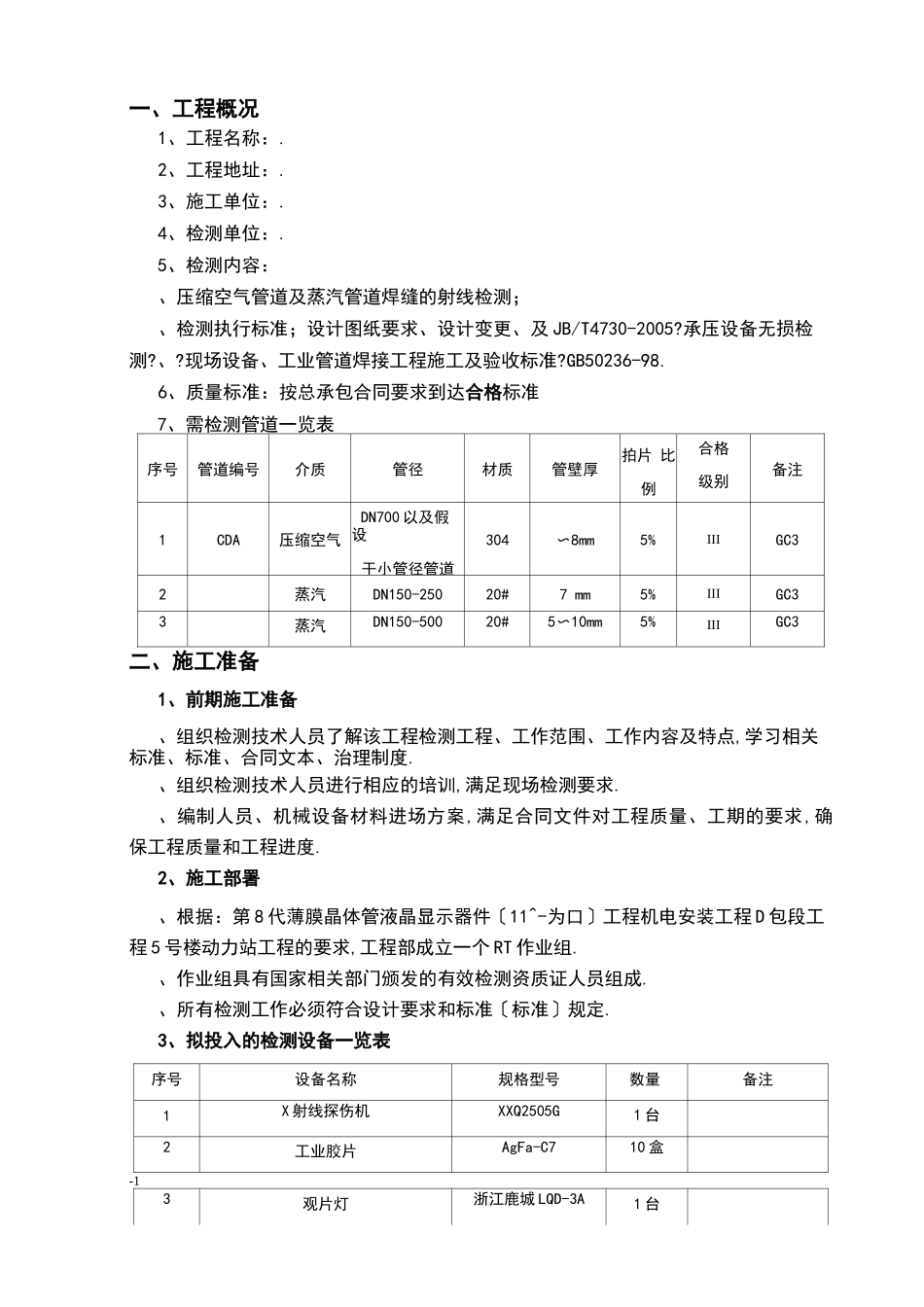

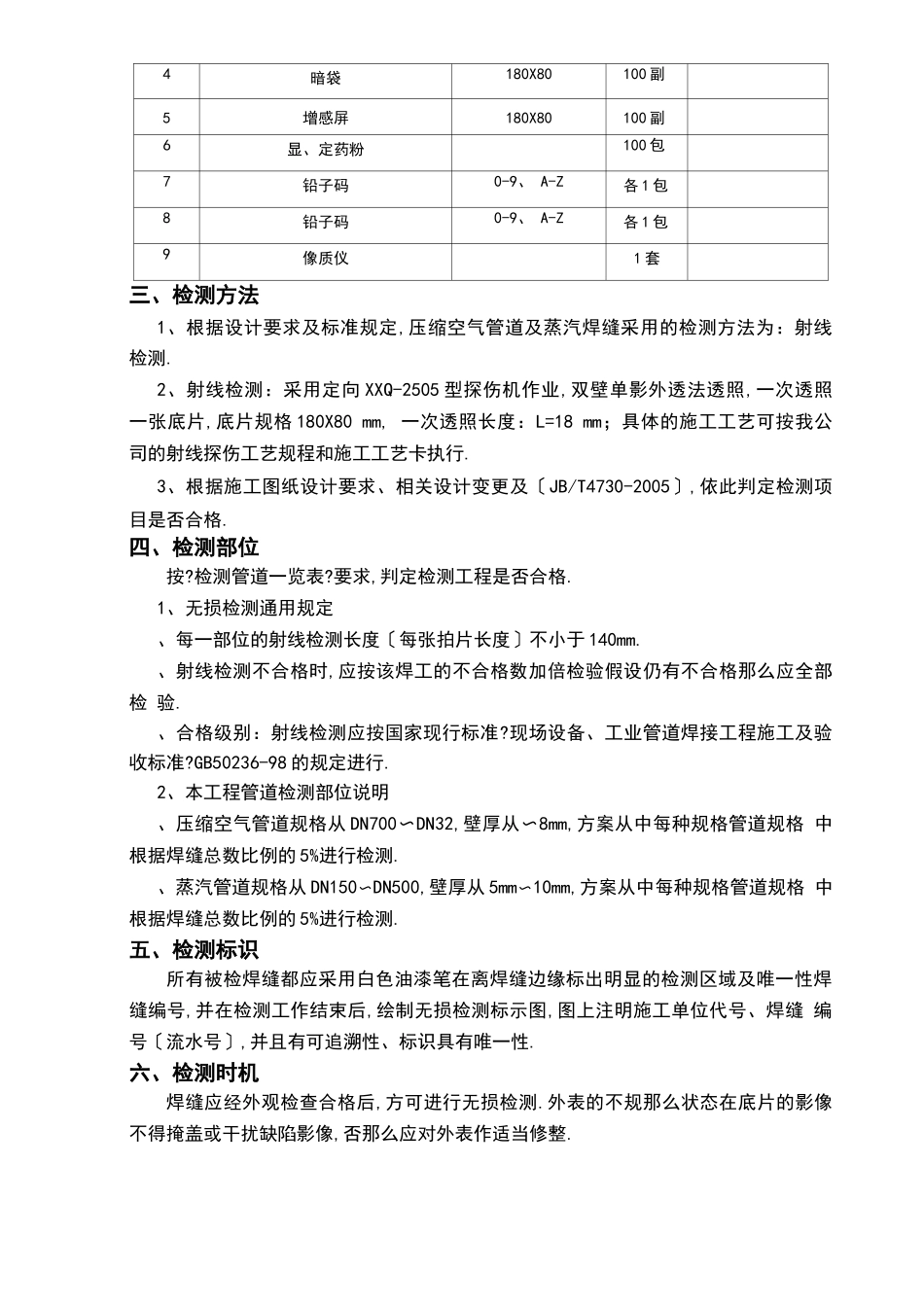

一、工程概况-1-二、施工准备-1-三、检测方法-2-五、检测标识-2-六、检测时机-2-七、无损检测工艺方案-3-八、无损检测时的平安举措-4-一、工程概况1、工程名称：.2、工程地址：.3、施工单位：.4、检测单位：.5、检测内容：、压缩空气管道及蒸汽管道焊缝的射线检测；、检测执行标准；设计图纸要求、设计变更、及 JB/T4730-2005?承压设备无损检 测?、?现场设备、工业管道焊接工程施工及验收标准?GB50236-98.6、质量标准：按总承包合同要求到达合格标准7、需检测管道一览表序号管道编号介质管径材质管壁厚拍片 比例合格级别备注1CDA压缩空气DN700 以及假设干小管径管道304〜8mm5%IIIGC32蒸汽DN150-25020#7 mm5%IIIGC33蒸汽DN150-50020#5〜10mm5%IIIGC3二、施工准备1、前期施工准备、组织检测技术人员了解该工程检测工程、工作范围、工作内容及特点,学习相关 标准、标准、合同文本、治理制度.、组织检测技术人员进行相应的培训,满足现场检测要求.、编制人员、机械设备材料进场方案,满足合同文件对工程质量、工期的要求,确 保工程质量和工程进度.2、施工部署、根据：第 8 代薄膜晶体管液晶显示器件〔11^-为口〕工程机电安装工程 D 包段工 程 5 号楼动力站工程的要求,工程部成立一个 RT 作业组.、作业组具有国家相关部门颁发的有效检测资质证人员组成.、所有检测工作必须符合设计要求和标准〔标准〕规定.3、拟投入的检测设备一览表序号设备名称规格型号数量备注1X 射线探伤机XXQ2505G1 台2工业胶片AgFa-C710 盒-13观片灯浙江鹿城 LQD-3A1 台4暗袋180X80100 副5增感屏180X80100 副6显、定药粉100 包7铅子码0-9、 A-Z各 1 包8铅子码0-9、 A-Z各 1 包9像质仪1 套三、检测方法1、根据设计要求及标准规定,压缩空气管道及蒸汽焊缝采用的检测方法为：射线 检测.2、射线检测：采用定向 XXQ-2505 型探伤机作业,双壁单影外透法透照,一次透照 一张底片,底片规格 180X80 mm, 一次透照长度：L=18 mm；具体的施工工艺可按我公 司的射线探伤工艺规程和施工工艺卡执行.3、根据施工图纸设计要求、相关设计变更及〔JB/T4730-2005〕,依此判定检测项 目是否合格.四、检测部位按?检测管道一览表?要求,判定检测工程是否合格.1、无损检测通用规定、每一部位的射线检测长度〔每张拍片长度〕不小于 140mm.、射线检测不合格时,应按该焊工的不合格数加倍检验假设仍有不合格那么应全部检 验.、合格级别：射线检测应按国家现行标准?现场设...
