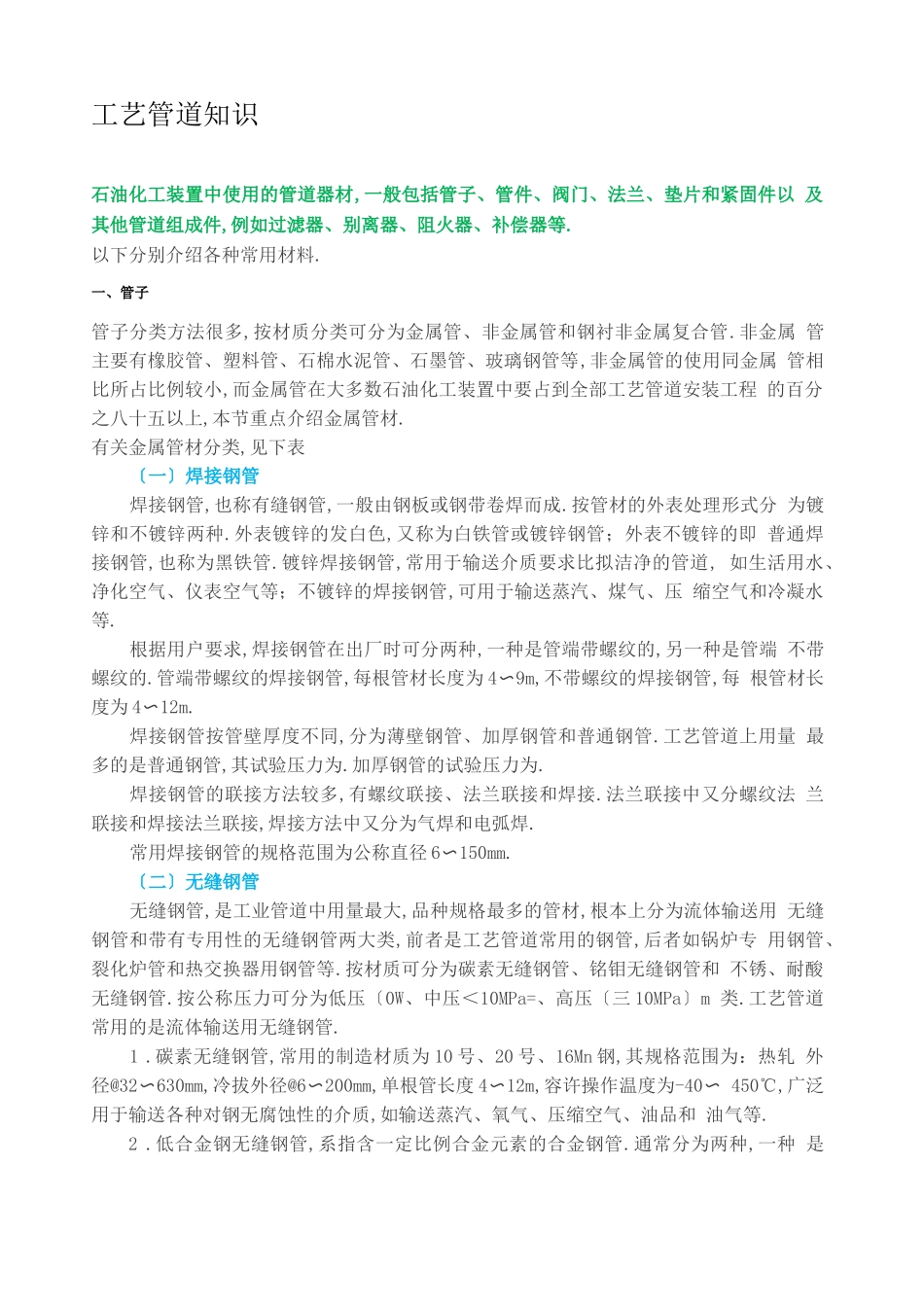

工艺管道知识石油化工装置中使用的管道器材,一般包括管子、管件、阀门、法兰、垫片和紧固件以 及其他管道组成件,例如过滤器、别离器、阻火器、补偿器等
以下分别介绍各种常用材料
一、管子管子分类方法很多,按材质分类可分为金属管、非金属管和钢衬非金属复合管
非金属 管主要有橡胶管、塑料管、石棉水泥管、石墨管、玻璃钢管等,非金属管的使用同金属 管相比所占比例较小,而金属管在大多数石油化工装置中要占到全部工艺管道安装工程 的百分之八十五以上,本节重点介绍金属管材
有关金属管材分类,见下表〔一〕焊接钢管焊接钢管,也称有缝钢管,一般由钢板或钢带卷焊而成
按管材的外表处理形式分 为镀锌和不镀锌两种
外表镀锌的发白色,又称为白铁管或镀锌钢管；外表不镀锌的即 普通焊接钢管,也称为黑铁管
镀锌焊接钢管,常用于输送介质要求比拟洁净的管道, 如生活用水、净化空气、仪表空气等；不镀锌的焊接钢管,可用于输送蒸汽、煤气、压 缩空气和冷凝水等
根据用户要求,焊接钢管在出厂时可分两种,一种是管端带螺纹的,另一种是管端 不带螺纹的
管端带螺纹的焊接钢管,每根管材长度为 4〜9m,不带螺纹的焊接钢管,每 根管材长度为 4〜12m
焊接钢管按管壁厚度不同,分为薄壁钢管、加厚钢管和普通钢管
工艺管道上用量 最多的是普通钢管,其试验压力为
加厚钢管的试验压力为
焊接钢管的联接方法较多,有螺纹联接、法兰联接和焊接
法兰联接中又分螺纹法 兰联接和焊接法兰联接,焊接方法中又分为气焊和电弧焊
常用焊接钢管的规格范围为公称直径 6〜150mm
〔二〕无缝钢管无缝钢管,是工业管道中用量最大,品种规格最多的管材,根本上分为流体输送用 无缝钢管和带有专用性的无缝钢管两大类,前者是工艺管道常用的钢管,后者如锅炉专 用钢管、裂化炉管和热交换器用钢管等
按材质可分为碳素无缝钢管、铭钼无缝钢管和 不锈、耐酸无缝钢管
按公称压力可分为低压〔0W、
