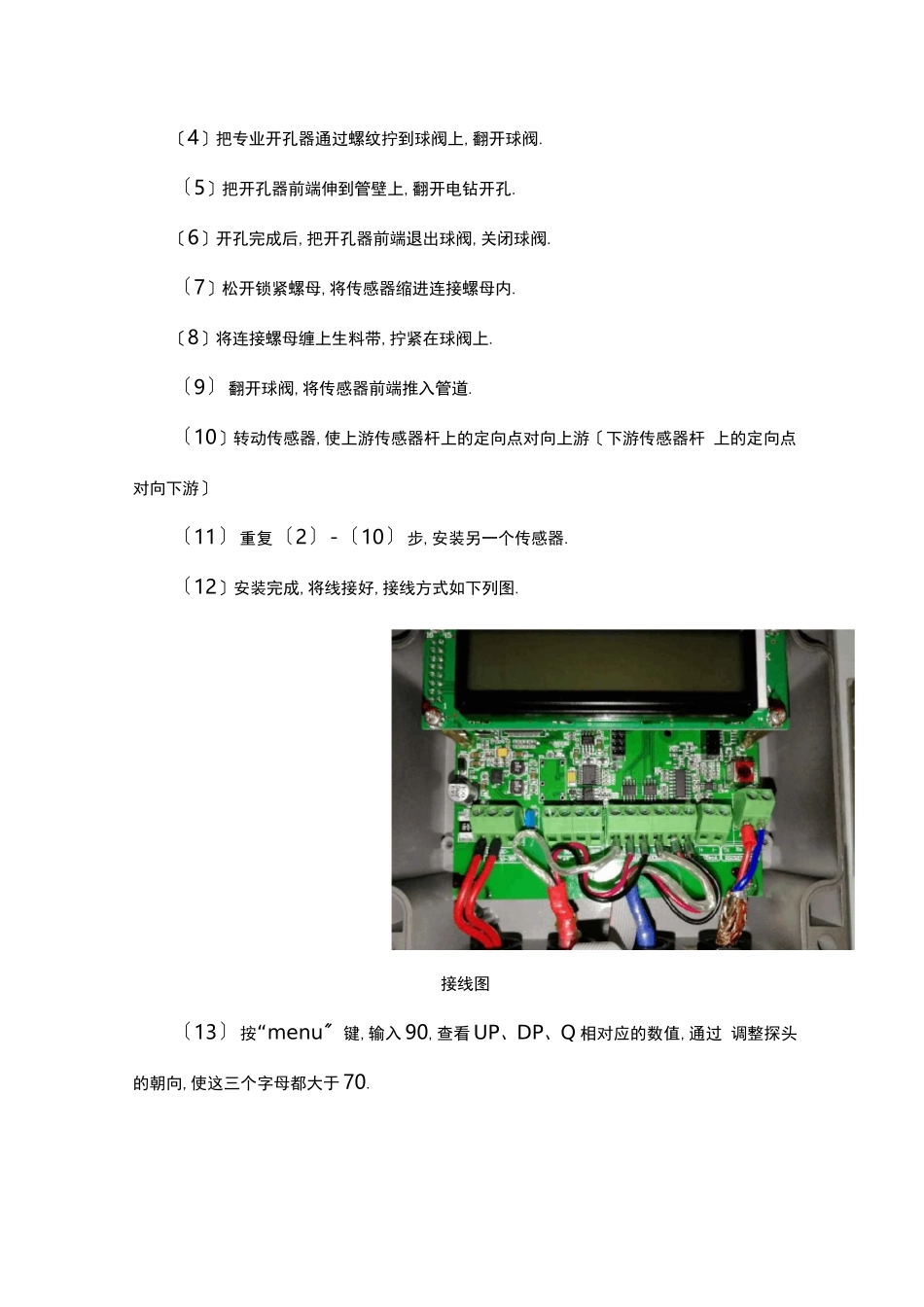

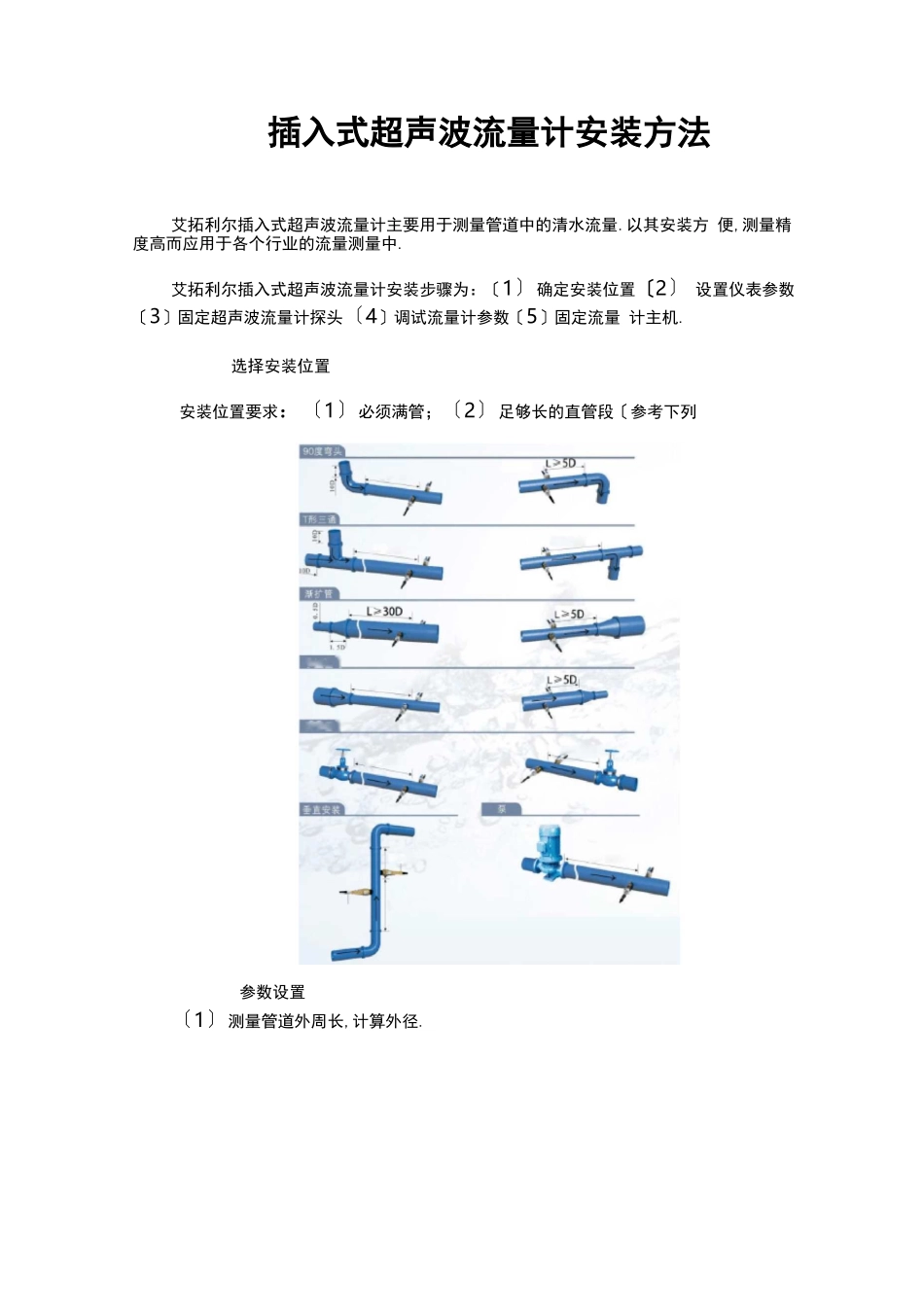

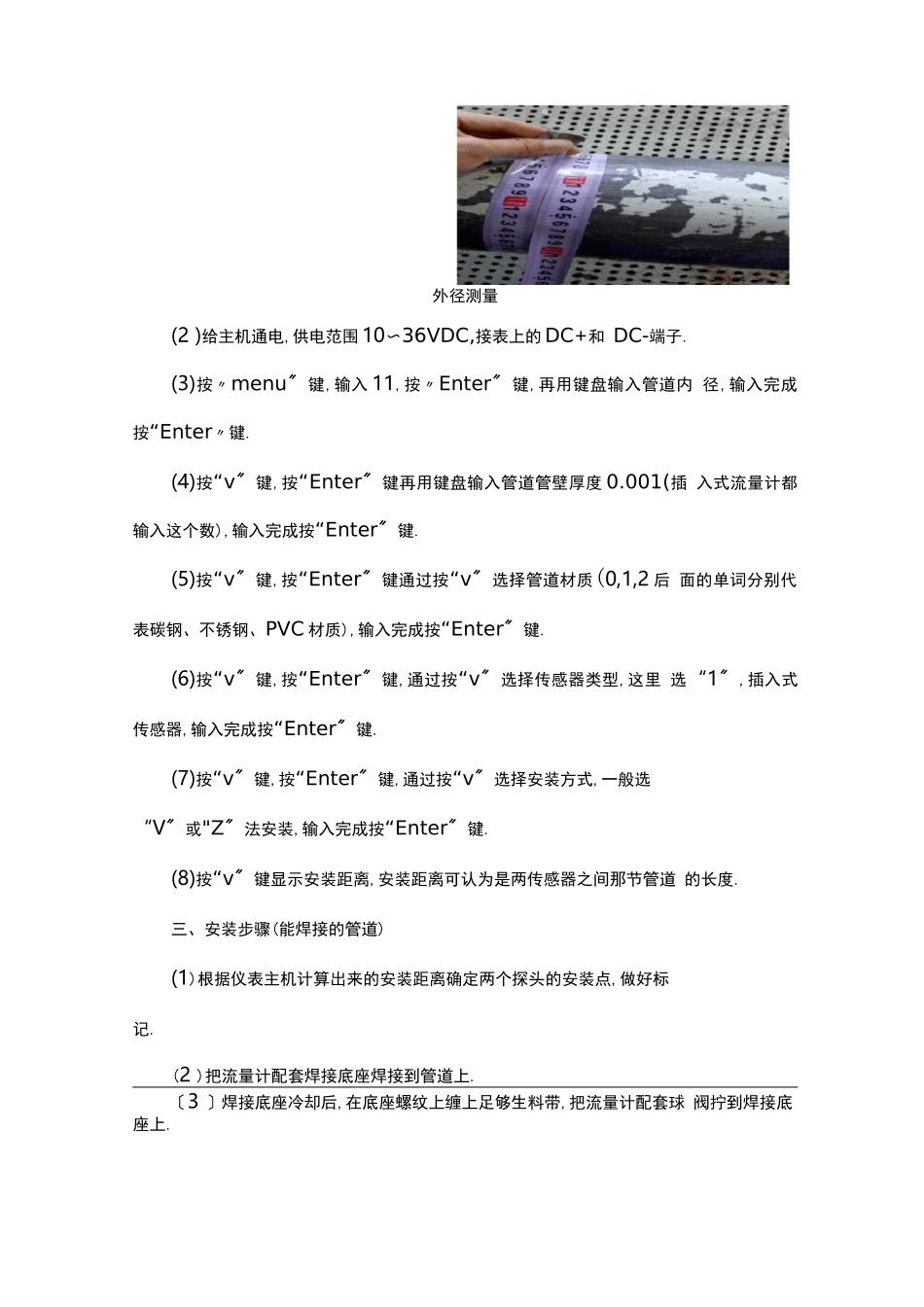

插入式超声波流量计安装方法艾拓利尔插入式超声波流量计主要用于测量管道中的清水流量.以其安装方 便,测量精度高而应用于各个行业的流量测量中.艾拓利尔插入式超声波流量计安装步骤为:〔1〕确定安装位置〔2〕 设置仪表参数〔3〕固定超声波流量计探头〔4〕调试流量计参数〔5〕固定流量 计主机.选择安装位置〔1〕测量管道外周长,计算外径.L>WDL=10DL;-50DL>10DL*IODL^30DL^50O参数设置安装位置要求:〔1〕必须满管;〔2〕足够长的直管段〔参考下列图〕.LA5DL>10D节流礼1调节泅1外径测量(2 )给主机通电,供电范围 10〜36VDC,接表上的 DC+和 DC-端子.(3)按〃menu〞键,输入 11,按〃Enter〞键,再用键盘输入管道内 径,输入完成按“Enter〃键.(4)按“v〞键,按“Enter〞键再用键盘输入管道管壁厚度 0.001(插 入式流量计都输入这个数),输入完成按“Enter〞键.(5)按“v〞键,按“Enter〞键通过按“v〞选择管道材质(0,1,2 后 面的单词分别代表碳钢、不锈钢、PVC 材质),输入完成按“Enter〞键.(6)按“v〞键,按“Enter〞键,通过按“v〞选择传感器类型,这里 选“1〞,插入式传感器,输入完成按“Enter〞键.(7)按“v〞键,按“Enter〞键,通过按“v〞选择安装方式,一般选“V〞或"Z〞法安装,输入完成按“Enter〞键.(8)按“v〞键显示安装距离,安装距离可认为是两传感器之间那节管道 的长度.三、安装步骤(能焊接的管道)(1)根据仪表主机计算出来的安装距离确定两个探头的安装点,做好标记.(2 )把流量计配套焊接底座焊接到管道上.〔3 〕焊接底座冷却后,在底座螺纹上缠上足够生料带,把流量计配套球 阀拧到焊接底座上.〔4〕把专业开孔器通过螺纹拧到球阀上,翻开球阀.〔5〕把开孔器前端伸到管壁上,翻开电钻开孔.〔6〕开孔完成后,把开孔器前端退出球阀,关闭球阀.〔7〕松开锁紧螺母,将传感器缩进连接螺母内.〔8〕将连接螺母缠上生料带,拧紧在球阀上.〔9〕翻开球阀,将传感器前端推入管道.〔10〕转动传感器,使上游传感器杆上的定向点对向上游〔下游传感器杆 上的定向点对向下游〕〔11〕重复〔2〕-〔10〕步,安装另一个传感器.〔12〕安装完成,将线接好,接线方式如下列图.接线图〔13〕按“menu〞键,输入 90,查看 UP、DP、Q 相对应的数值,通过 调整探头的朝向,使这三个字母都大于 70.(14)按“menu〞键,输入 91,查看该界面的数值百分数,可通过调整两传感器的插入深度,使其到达 97%〜103%.(15 )调试完成,拧紧锁紧螺母按“menu〞输入 00,回到测量界面.(16 )取...
