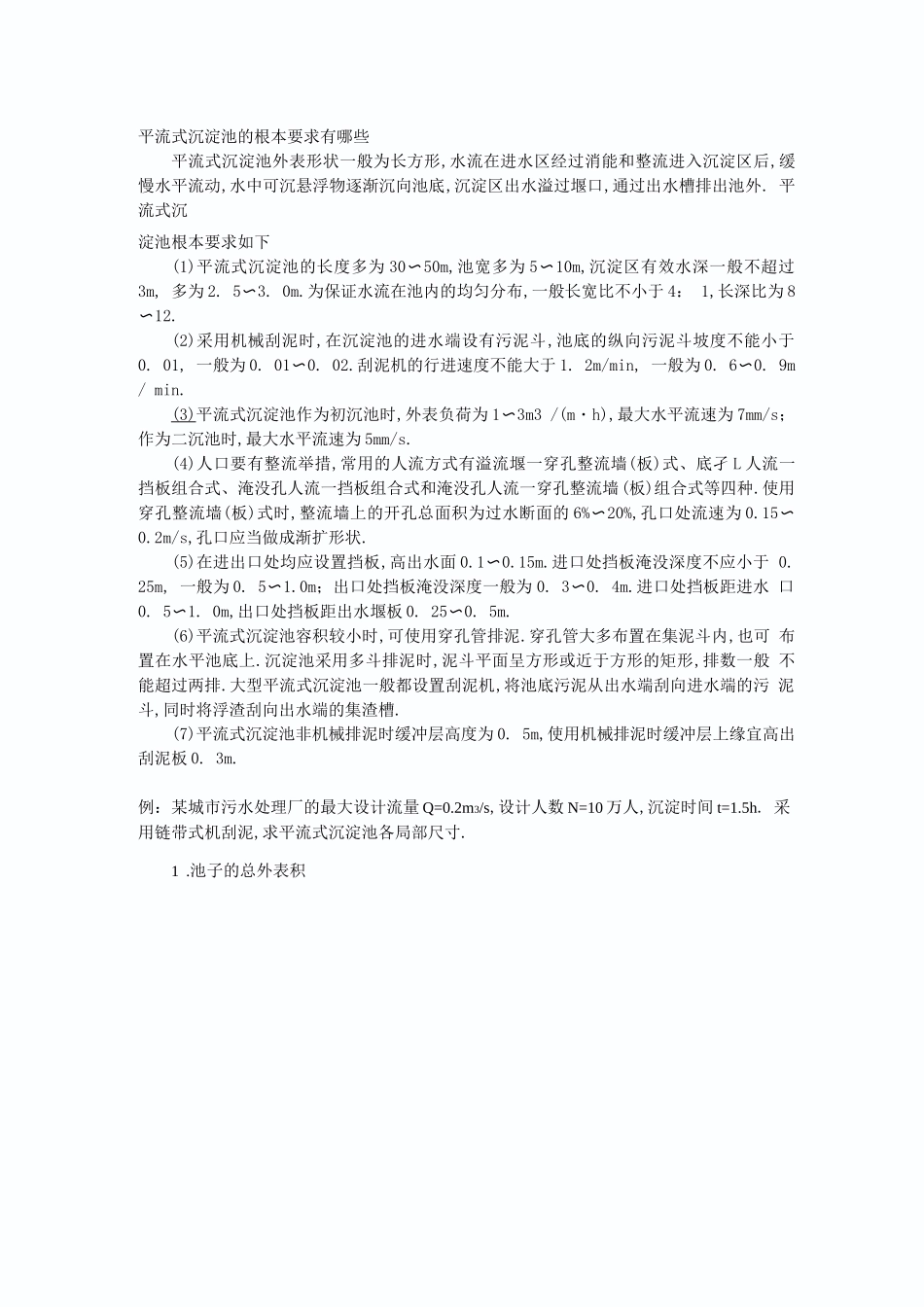

平流式沉淀池的根本要求有哪些平流式沉淀池外表形状一般为长方形,水流在进水区经过消能和整流进入沉淀区后,缓 慢水平流动,水中可沉悬浮物逐渐沉向池底,沉淀区出水溢过堰口,通过出水槽排出池外. 平流式沉淀池根本要求如下(1)平流式沉淀池的长度多为 30〜50m,池宽多为 5〜10m,沉淀区有效水深一般不超过3m, 多为 2. 5〜3. 0m.为保证水流在池内的均匀分布,一般长宽比不小于 4： 1,长深比为 8〜12.(2)采用机械刮泥时,在沉淀池的进水端设有污泥斗,池底的纵向污泥斗坡度不能小于 0. 01, 一般为 0. 01〜0. 02.刮泥机的行进速度不能大于 1. 2m/min, 一般为 0. 6〜0. 9m / min.(3)平流式沉淀池作为初沉池时,外表负荷为 1〜3m3 /(m・h),最大水平流速为 7mm/s； 作为二沉池时,最大水平流速为 5mm/s.(4)人口要有整流举措,常用的人流方式有溢流堰一穿孔整流墙(板)式、底孑 L 人流一 挡板组合式、淹没孔人流一挡板组合式和淹没孔人流一穿孔整流墙(板)组合式等四种.使用 穿孔整流墙(板)式时,整流墙上的开孔总面积为过水断面的 6%〜20%,孔口处流速为 0.15〜 0.2m/s,孔口应当做成渐扩形状.(5)在进出口处均应设置挡板,高出水面 0.1〜0.15m.进口处挡板淹没深度不应小于 0. 25m, 一般为 0. 5〜1.0m；出口处挡板淹没深度一般为 0. 3〜0. 4m.进口处挡板距进水 口0. 5〜1. 0m,出口处挡板距出水堰板 0. 25〜0. 5m.(6)平流式沉淀池容积较小时,可使用穿孔管排泥.穿孔管大多布置在集泥斗内,也可 布置在水平池底上.沉淀池采用多斗排泥时,泥斗平面呈方形或近于方形的矩形,排数一般 不能超过两排.大型平流式沉淀池一般都设置刮泥机,将池底污泥从出水端刮向进水端的污 泥斗,同时将浮渣刮向出水端的集渣槽.(7)平流式沉淀池非机械排泥时缓冲层高度为 0. 5m,使用机械排泥时缓冲层上缘宜高出 刮泥板 0. 3m.例：某城市污水处理厂的最大设计流量 Q=0.2m3/s,设计人数 N=10 万人,沉淀时间 t=1.5h. 采用链带式机刮泥,求平流式沉淀池各局部尺寸.1 .池子的总外表积设外表负荷 q'=2m3/m2.hA=Q*3600/q=360m22 .沉淀局部有效水深 h2=q't=2*1.5=3.0m3 .沉淀局部有效容积 V=Qt*3600=1080m34 .池长设水平流速 u=3.7mm/sL=3.7*1.5*3600/1000=20m5 .池子总宽度 B=A/L=360/20=18m6 .池子个数,设每格池宽 b=4.5m, n=B/b=18/4.5=4 个7 .校核长宽比,长深比长宽比:L/B=20/4.5=4.4>4 (符合要求)长深比：L/h2=20/2.4=8.3(符...
