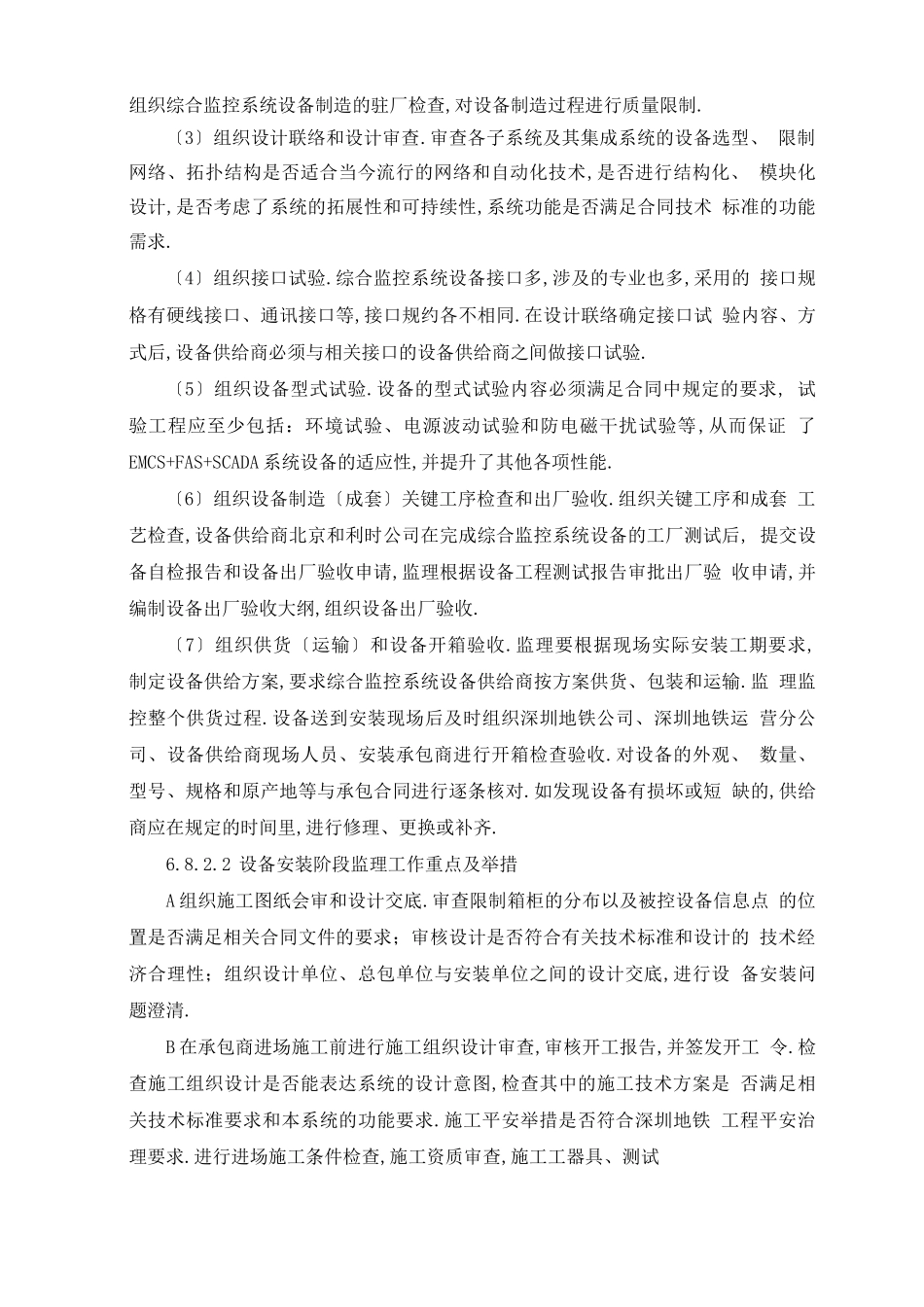

1.6.10.7 电力监控〔SCADA〕系统负责实施对地铁供电系统的主要电气设备的实时遥测、遥信、遥控和遥调, 从而实现供电系统的远程集中调度治理,提升供电系统的自动化水平.综合监控系统工程重特点点难点及举措监控系统包括综合监控系统及安防系统.综合监控系统包括火灾自动报警子 系统、环境与设备监控子系统、电力监控子系统,即：FAS、BAS、SCADAO6.8.1 综合监控〔FAS、BAS、SCADA〕系统设备监理工作特点和要求A 涉及的专业系统多、设备多,在监理人员配备上要求专业性强、知识面广； 由于涉及计算机软件开发、计算机网络结构等,监理人员必须既具备计算机信息 系统和自动化限制系统的监理知识,又要具备地铁其他机电设备监理知识.监理 组织架构上需符合专业特点.B 综合监控系统涉及的专业接口较多,接口治理复杂,在设计上表达各系统 的先进性,在使用上具有可行性和简单性,治理维护上具有简易的操作性,经济 上合理性,以及对今后各系统的易拓展性.故要求系统设备在设计和采购阶段, 必须考虑设备的先进性和高性能,人机界面具有可操作性和可维护性,接口治理 上具有可拓展性等.系统专业技术要求高,技术标准高,系统设备制造、施工工 艺、技术要求高.这就要求施工和监理各方要有很高的技术治理水平.C 综合监控系统设备涉及的专业多,施工涉及的行业标准和技术标准多.D 综合监控系统设备安装调试施工关键工序多、质量限制点多.E 综合监控系统在设备制造阶段、设备安装调试阶段由于接口多,受其他专 业影响大,故设备变更、安装调试工程变更较多.F 在系统调试阶段,由于综合监控系统所控设备多,牵涉面广,接口复杂, 每个车站的信息采集点包括物理点和信息点达几千个.G 组织协调工作量大.组织协调贯穿于综合监控系统设备工程监理工作的全 过程,包括各系统与土建接口的协调、与装修专业的协调、与各相关机电设备安 装的协调、与常规设备安装的协调,各施工标段的进度协调,各设计单位的协调, 设计单位与施工单位的协调,施工区与周边关系的协调等等.6.8.2 综合监控工程的重点及举措6.8.2.1 设备制造阶段监理工作重点及举措〔1〕组织编制综合监控系统制造质量限制点,增强设备制造的质量限制.〔2〕需要组织对综合监控系统设备采购及设备成套及编程的工厂进行检查.组织综合监控系统设备制造的驻厂检查,对设备制造过程进行质量限制.〔3〕组织设计联络和设计审查.审查各子系统及其集成系统的设备选型、 限制网络、拓扑结构是否适合当今流行的网络和自...
